辦公室沒有唱盤，不接RCA輸入，只接耳機監聽.
那台老爺自耦變壓器壞了，辦公室的市電103 VAC 差了110 V有 7％。

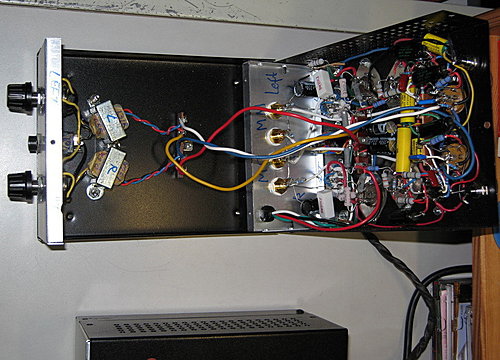

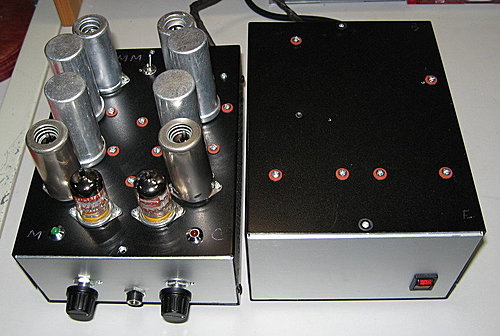

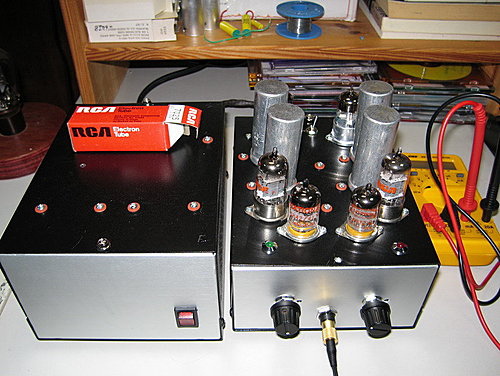

兩機殼重疊使用，也可以分開平放。

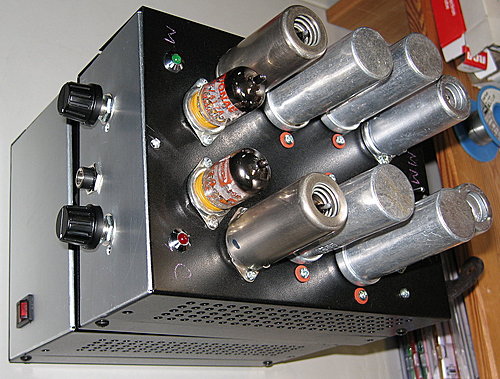

依前後排列：417A（5842），7025（12AX7的低噪音版），4支電容，6DJ8
Jame弟看到我的DIY一定讚賞有嘉，因為用的羅絲超多。他是賣螺絲的。
正常使用時,6DJ8, 12AX7要套上遮蔽鋁罩。鐵罩。實際聆聽有一點效果。

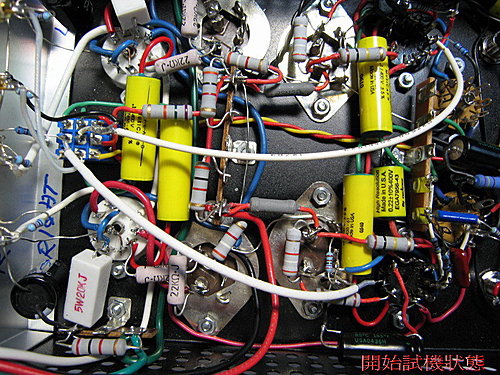

開機後，果然motor boating來了。
這是低頻震盪。
切到 MM輸入時，聲音像是 鋸木材的聲音，也像是 蝦龜喘（氣喘），咻幾聲後就靜下來，再重頭來，不很大聲就是了。
切到 MC輸入時，聲音是 重機關槍 滴滴答答 響個不停。
這就開始了兩天3夜的操腦跟動槍。
得了一些結果：
1.分離電源機殼勢必要之舉，可以完全隔離哼聲。

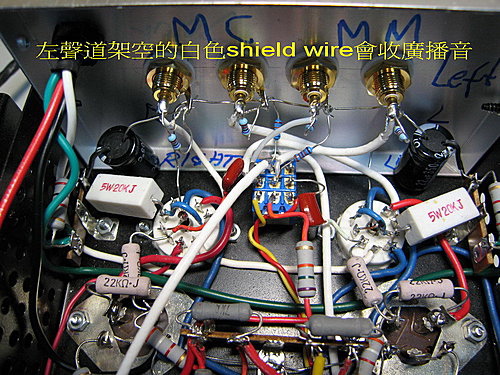

2.遮蔽信號線架空，200 mm有天線的作用，改拉低，貼近機殼就沒事了。
3.低頻震盪，撲撲聲來源是共用B電引起的。
先解決MM輸入部分。
B+接地濾波電容22 uF，對於最低可能的交流60HZ阻抗是＝2pie*60*22micro-F=120 Ohm。
功率管V4跟信號管V2a是同一相位的，這中間有55＊55*20＝60,000倍的放大。
V4透過這個120R, 正相回輸到V1a，雖然有串接的Rb6以及Rb5-Rb4的衰減，還是造成震盪。
抽薪之法是分開V1跟V4的B+供電源，
其次是採穩壓B+， 例如用一支6BM8,
再不然用Zener基納崩潰二極體，全都有降低內阻，減低交流電的效果。
在這裡，採用下下策，加大電容，加大Rb 先撐一下。
實際上把Rb6由3k加到7.5k, Rb5由7.5k加到15k就解決MM部分的motor boating。
B+源頭變壓器次級端 由108 VAC提高為144 VAC，兩倍整流濾波的R由470R提高為1200R, 補償B+的損失。

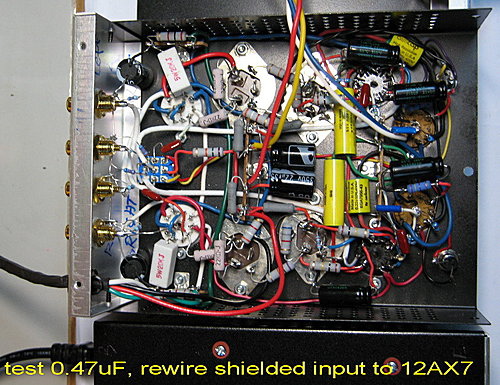

原來黃色的輸入交連電容Cc1引線太長，既使切到MM, 還是會透過小切換開關切引進一點撲撲聲。
換上 咖啡豆豆0.47uF就消除這個現象了。
這個 不乾不淨的切換開關能用嗎？

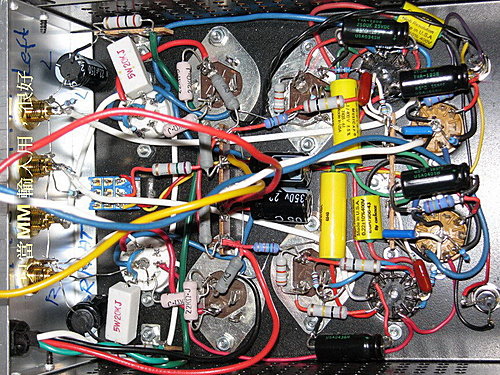

暫時斷掉6FJ8的MC部分，MM輸入直接到12AX7，音量開到最大，還是寂靜無聲。
此時無聲勝有聲
算是沒成功，但是成仁了。
MC部分如何解決？
V4正相回輸到V1a-6DJ8放大倍數， 比之MM部分還要乘上20-30, 近於150萬倍了。
等同攀登希馬拉雅山高峰，不僅是阿里山而已。
有待下回分解。

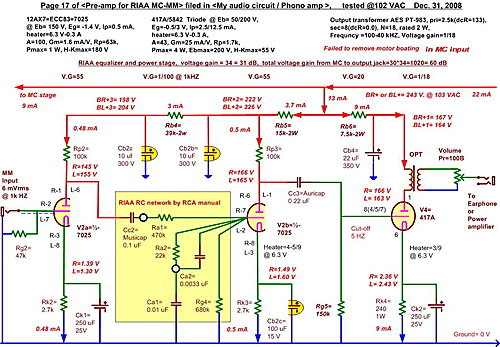

現狀如上圖線路。

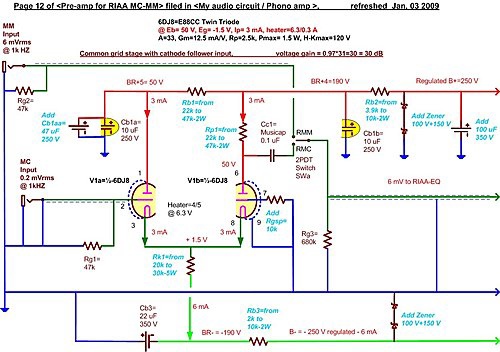

預想更改如 下的線路圖。
藍色部分更改看看。
B+也加上Zener Diode，追加100uF。
串接不同電壓的Zener時，要各自旁接電阻，圖上沒有劃上去。因為需要穩壓的電流不一樣。最好用串接兩個 125V達成250V。
