三角柱音箱









JENSEN 8 inch

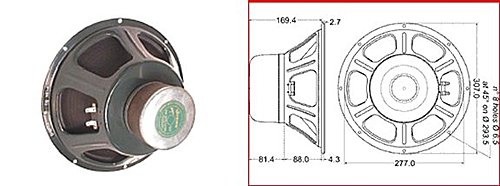

JENSEN 10 inch




台北 B&Q 特立屋賣的 松木拼板 18 mm厚, 寬度有 200 mm, 250 mm, 300 mm, 400 mm 等等。長度則有 900 mm, 1150 mm, 1750 mm.
還有 桐木材質的，比重較鬆木的更輕，本身沒有甚麼紋路，看不出拼湊的橫紋，價錢也較便宜2成。
我想拿桐木板作個上面的三角形 Transmission Line (TL)音箱，最壞也不過有  古琴 的音染，應該不錯聽。

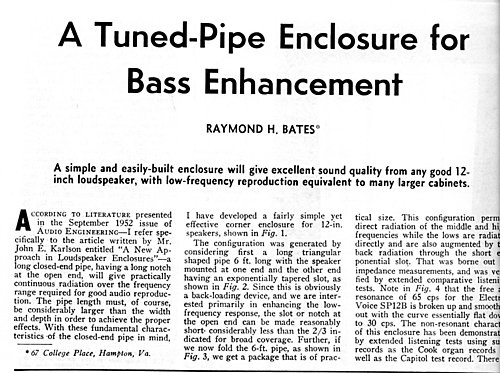

靈感來自於 古早洋老哥 Mr. Bates下面發表的文章。
50年前叫 Tunned pipe enclosure，就是現代的Quarter Wave Tube Transmission Line, 簡稱TL。

TL管子是一端開放，一端封閉的管子， 它的長度是音頻共振諧振頻率F-r（Frequence of Resonance )波長的四分之一.
例如 1000 mm （一公尺）管長，F-r= 82 HZ.

根據2003年 Mr. King的實驗報告
http://www.quarter-wave.com/Project05/Project05.html

管子面積=At 比單體振膜=Ad 大的時候，管子長度＝Ho也要大，反之；面積縮短，長度也可以縮短。

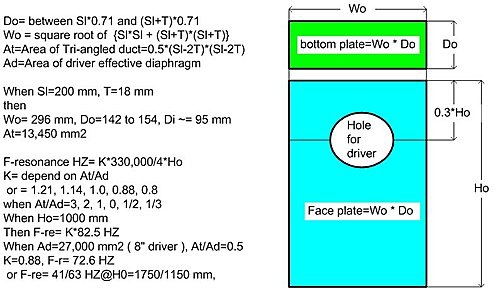

我根據Mr. King的資料，把F-r=60HZ時的條件，換算成 K 因素，方便計算。

TL共振除了F-r之外，還有3＊F-r奇數頻率，因此有人把單體driver放在管子3分一處，不放在一端，說是可以消除一點3*F-r。

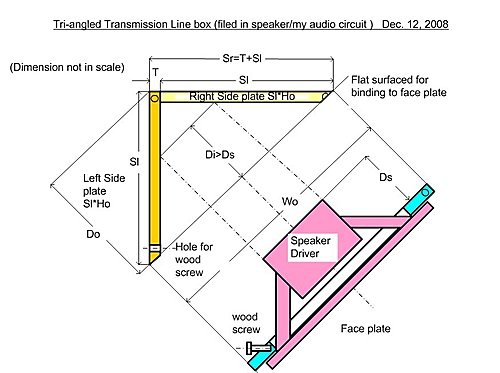

管子作三角形好處：
管內駐波打散，不像圓形、方形 駐波固定在某個HZ
結構穩定，剛性好，不容易共振
省材料
但組裝黏合面要動用鉋刀，打斜角，難度高。

要領是：
先貼合底板跟兩片側板，應該用大量白膠加上鐵釘就可以了
側板跟面板恐怕鐵釘不行，要用wood screw木螺絲了。

底板方形、三角形、梯形也可以，方便擺設。

作一對高1150 mm 寬 300 mm, 深170 mm，桐木板一共要 ：
 四張200 mm邊側板Sl， 兩張300 mm面板Wo，14 mm厚， 145 mm寬， 606 mm長的松木抽牆板（一分為二當底板），一隻重約 8公斤， 材料價約 NT 1300,--。
作不好，當垃圾丟了也不可惜。或者先把現有的Celestion TUBE 10吋的 TL改裝。

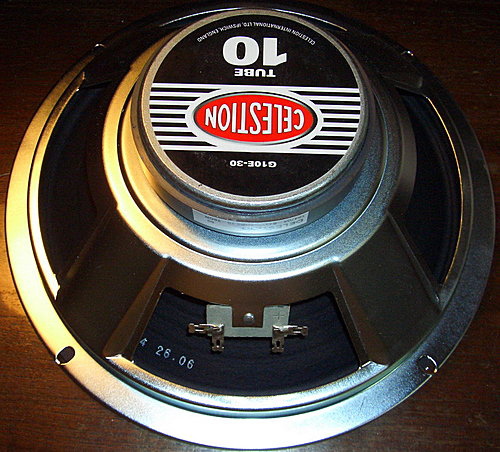

Celestion tube 10吋， F-r=90HZ




不知道Colin的 8吋單體SP-200的F-r是多少HZ。可能在60HZ上下吧？
尺寸多少？拿塊剪成90度缺口的紙板，或兩支直尺 or 木條，實際罩上單體背面，像金字塔型一樣，比劃一下，就知道Sl需要多長才夠用。
我猜想Sl=200 mm, Wo=300 mm, Ho=1150 mm, F-r=63 HZ應該很接近了。










Colin 8 inch 尺寸不明

剛上Colin 部落格看照片 8吋單體sp-200磁鐵很大( 直徑 150mm?)，恐怕需要加上一塊面板墊高單體，或是三角形 250 mm-250 mm-400 mm才行。不然要改用梯形的 150-200-200-300 mm寬的板子 才能夠扁平化。

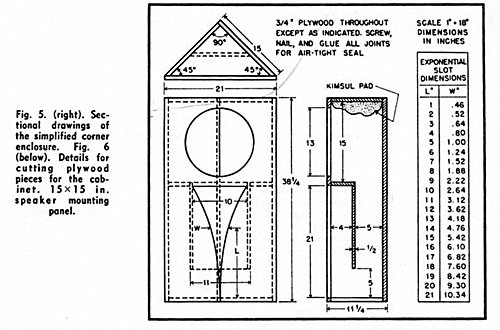

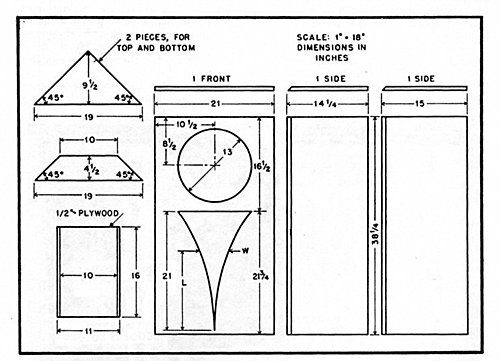

不作扁平化，就照抄Mr. Bates的設計，正面 525 mm, 高度 960 mm, 深度 240 mm

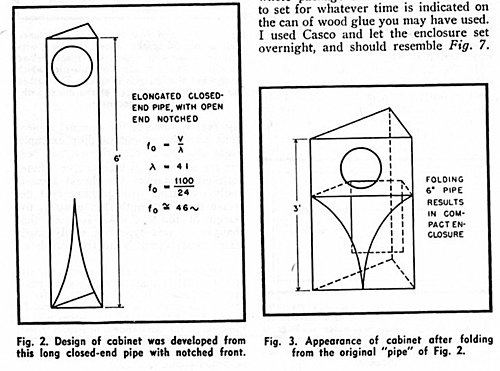

Mr. Bates 把6呎長對折為3呎長，F-r=46HZ, 做工對我來說是太難了。
主要是黏合面要刨出斜角，一隻要刨 2700 mm。

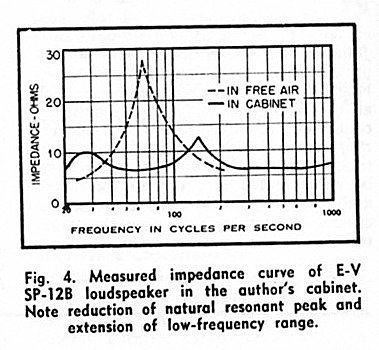

右上圖Fig. 4表示原來 ElectroVoice SP12B 有的65HZ突出的尖峰，被壓平了，低頻延伸到30HZ.

開放口成喇叭放大，是神來之筆。

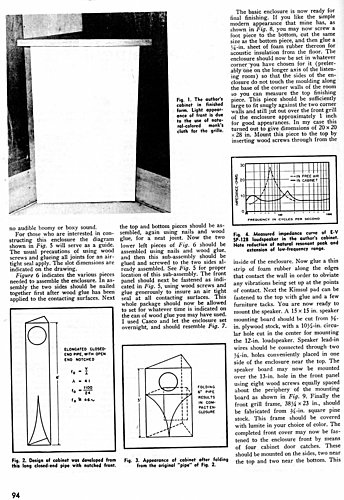

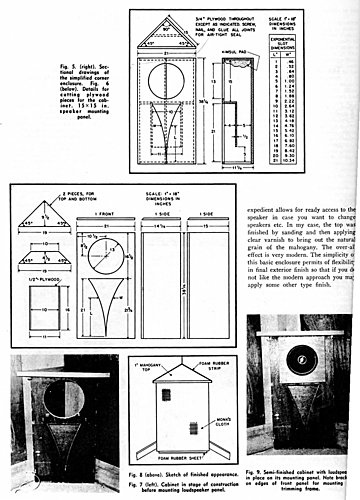

全文如下

擺在牆角落，低音更好，效率更高。
