MC-MM-cap唱放新生機

Dec. 2009:

第1段12AT7管子的鋁殼遮蔽罩有害無益，有時會引起哼聲、麥克風效應。拿掉哼聲就消失了。

換上另一種厚的不鏽鋼殼遮蔽罩也讓哼聲就消失了。

可能跟MIT 元山牌機殼太過輕薄有關，長久之計，改裝Hammond機殼或原木厚板機殼。



Aug. 26, 2009:

原來是RCA輸入線來的哼聲，對調左右線，哼聲也跟的對調。

重新拉扯、安排RCA輸入線，哼聲左右可以一樣接受。

長久之計，要買條上千元的RCA遮蔽線吧！



長久聽下來，"新生機"MC-電容輸出，頻寬低音好過變壓器輸出的"沒完沒了機"。

只差左聲道音量6點轉到8點以上，開始有哼聲出現，而右聲道要轉到12點鐘才有。困擾不大，但總要找出緣故。

1.換管子沒校應。

2.MM-MC切換開關是掛在左聲道，滑動雙極開關一組用來切換LED指示燈，有100VDC-6mA流過。是否感應？試著銲下接線，有一點影響，但不大，先換回去。

3.左聲道12AT7的7腳輸入引線跟4-5腳燈絲加熱現成直角交叉，右聲道沒有交叉。左聲道7腳輸入引線改用遮蔽線，撥開距離，並沒有效果。（右聲道只是裸線）。

4.12AT7的第3腳輸出是透過R1=33k到RIAA network，但左聲道跨距大一倍。必要時燈座轉個角度、縮短距離看看。





經過一年半載的努力，唱頭放大器應該告一個段落了。

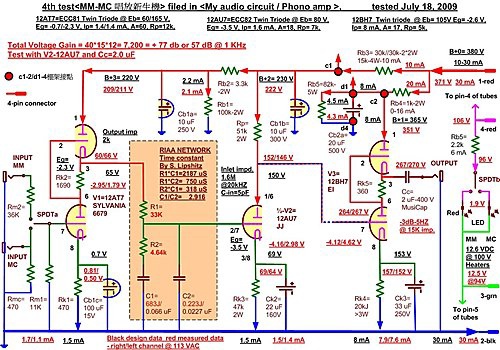

目前留下兩個，一律是3段全管子，直接交連，RIAA等化以衰減方式插在第一、第二段放大之間，第一段SRPP。
不同的是：
"沒完沒了機"只能接受MC唱頭，而輸出是透過1/3變壓器得到低的輸出阻抗（內阻）。
"MC-MM新生機"可以接受MC或切換MM及MC高輸出唱頭，透過36k/11k=47k柵極負載電阻分壓，最大差異是沒有輸出變壓器，以2 micro-F電容取代，做SRPP陰極輸出。
兩機的表現有差異，暫時LP轉換一段樣品成音，
存放在 badongo便當狗、八等國
是一個連續的wav檔，可以費時幾十分鐘，耐心下載存檔。

前頭09分10秒之前 （叫它AA0910）跟 之後到18分25秒（叫它BB1825）錄的是同一個樂段
Brahms piano concerto no. 2, second movement, LP轉Audacityz再轉wav。
Denon DL-103唱頭，唱放機一個是"新生機電容"輸出，另一個是"沒完沒了機"變壓器輸出

http://www.badongo.com/cn/ file/16062178

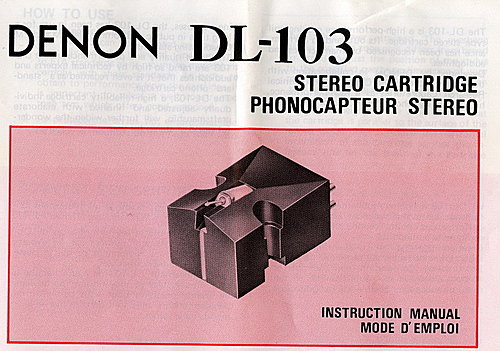

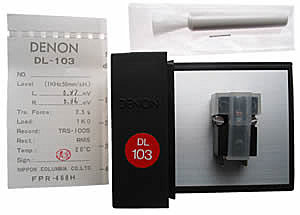

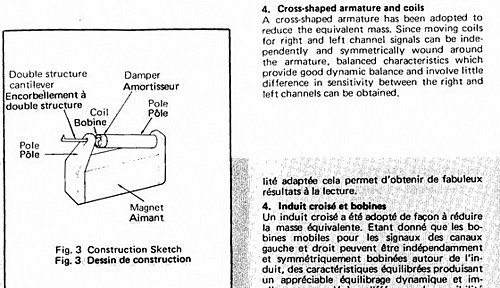

MC唱頭Denon 103

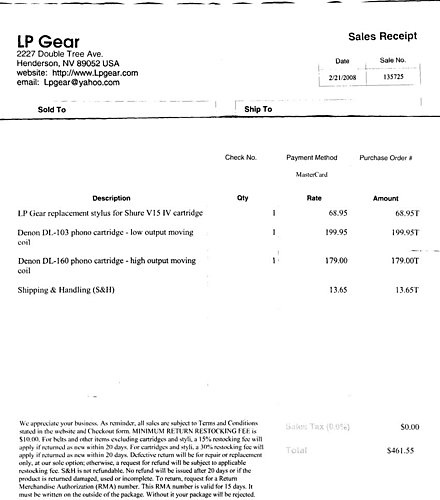

2007年跟LP-Gear買，收到的東西，花費約200元美金

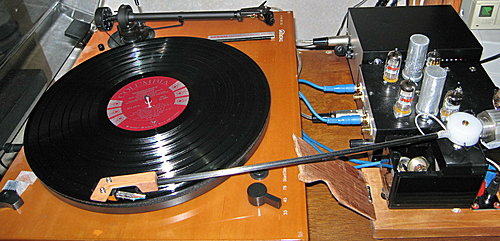

裝上16吋長的唱臂

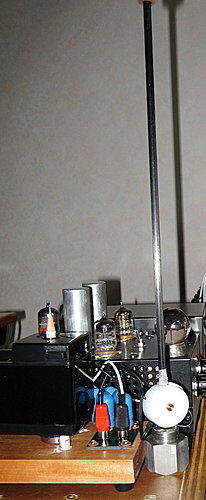

木頭唱殼、500mm長的碳纖唱臂，白色─黃銅支撐圓體是Colin的另件，其它的是DIY。詳見"金雞獨立"記錄。

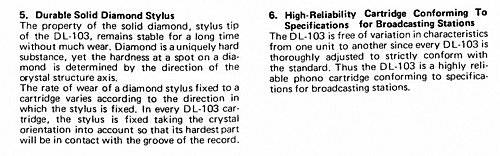

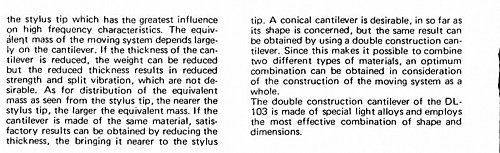

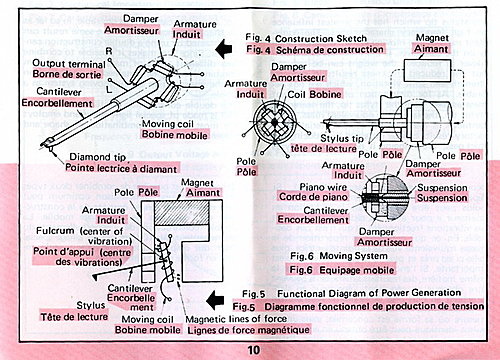

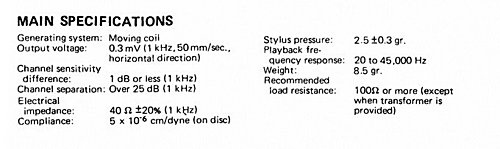

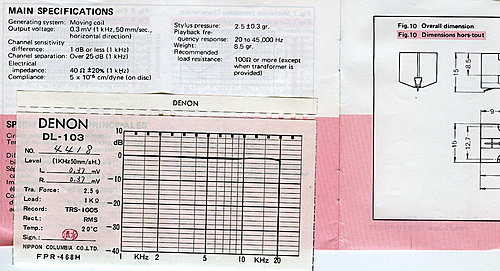

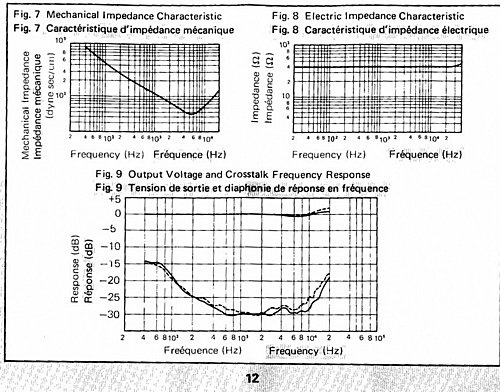

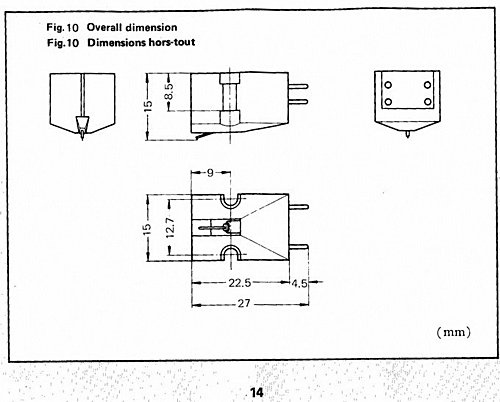

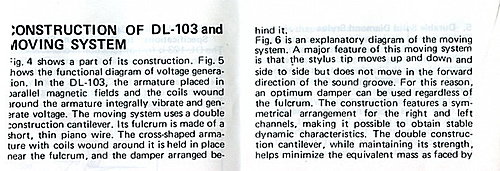

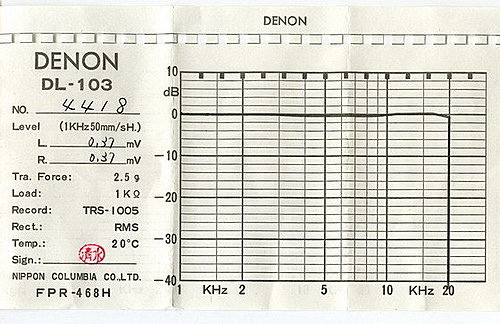

測試報告

















CD對決LP

July 14, 2009

EMI這張LP前頭是測試說明。
wav檔 150MB掛在

http://www.badongo.com/file/ 15979127



前13分鍾是沒完沒了機MC-output transformer。
後一分鍾是新生機MC-Capacitor output.



July 13 2009:

前天邀請金耳朵當CD跟LP對決的裁判，很感謝幾位寶貴的回應。

http://www.badongo.com/file/ 15956190

昨天上面這個連結裡的第4樂段，包含本人在內， 發現有點瑕疵或無法完整播放。
我今天在辦公室重新到badongo下載抓檔， 耐心等他跑10幾20分鐘，那條藍色消失了再下載到檔案夾， 就聽不出有甚麼不對了。

下的題目：CD跟LP對決， 要CD到Stein的場裡對決是不公平的。因為Stein的CD player是低檔貨。

現在第3者Dewen提供他轉錄的CD-teresa.wav direct.rip 一樣掛在badongo, 應該是代表CD的強棒。

小鄧這張CD容易找到，容易拿來比較。

http://www.badongo.com/audio/ 15970444

我再把第4樂段是MC唱頭用有輸出變壓器的唱放新生機做的， 掛在下面連結。

http://www.badongo.com/audio/ 15968543

有興趣的話，不妨當當裁判。
直言無妨。

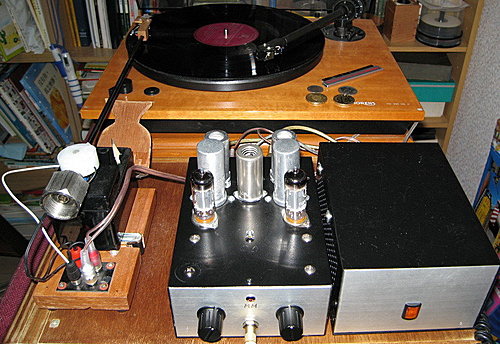

改裝完成的MM-MC唱放新生機。電源供應獨立機殼。唱放面板的轉鈕沒有作用，聊備一格。

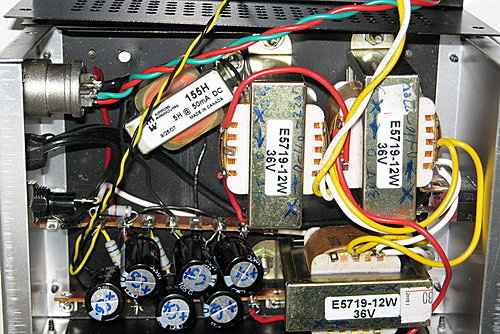

電源供應內部

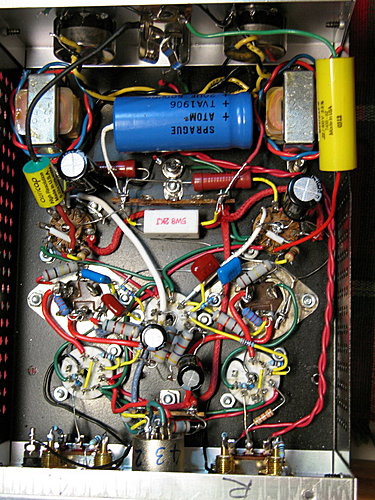

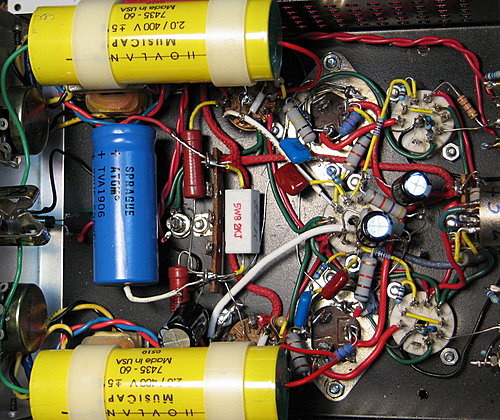

唱放機內部。內埋有輸出變壓器，沒有用上。
黃色的0.22uF-400V輸出電容牌子不同，大小差很多。左聲道小的好？

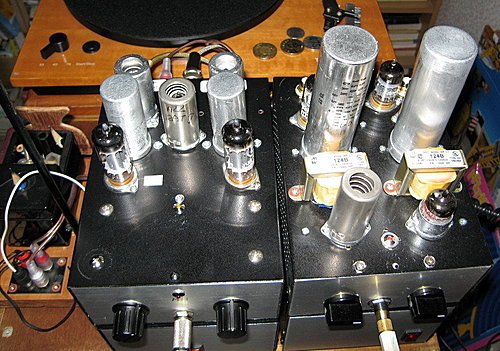

右邊的沒完沒了機，外露的輸出變壓器。電源供應機殼，一樣墊在唱放機底下，節省空間。




上面是CD展開的封面。
底下是黑膠LP封面。


July 12 2009編輯：

昨天完成另一台唱放機，是把一年前的"成功機"改裝的，去除"負迴授方式"，改為"沒完沒了機"一樣的"RC衰減方式" 直接交連，但是不用輸出變壓器，以電容替代，暫時叫它做"MM- MC唱放新生機，因為有兩個輸入MM-MC可以切換"。

剛好有小鄧的CD跟LP-45rpm黑膠片， 同一家Taurus出的，可以比較。LP-45rpm一面一曲。
我錄在同一個wav檔，掛在"badongo八等國 便當狗"上。

點上連接之後，就可以是聽，可以下載。

點開之後，就到bad on go com 便當狗

這個檔案高達160MB，需要耐心等各幾十分鍾，才聽得到。

如果要進一步存檔download，可以點選右上角的"

下載檔案"，耐心等個十幾秒，出現一個圖片，把上頭的4個大寫英 文字母鍵入，白內障看不清楚的，可以再點換另一張圖片， 它就開始抓檔案了。

下載時間看網路給的速率，我的要30分鍾。

因為我沒有登記入戶，需要等45秒。
下拉到底會看到45讀秒到0, 讀完會要求你下載到電腦裡哪個資料夾。

原檔50天後會被刪掉

http://www.badongo.com/file/ 15956190

同一個wav檔，錄上同一個曲子，但是分4段，每段4分鍾， 按照順序，我稱他是A04, B48, C812, D1216, 因為我還不會分軌。 不過這樣方便播放時拉著游標到播放的時段比較。

第一段No.1-AD04 是CD經過ULTRAPLEX player直接由耳機孔到電腦音效卡Onkyo當作line input交由Audacity處理。
其他3個 是黑膠45轉LP唱盤Thorens TD295 Mark II皮帶拖的。
No.2-B48 是Thorens唱臂，Grado MM唱頭，"新生唱放機"
No.3-C812 是DIY唱臂，Denon MC唱頭, "新生唱放機"
No.4-D1216 跟No.3 樣，只是換做"沒完沒了機"

希望金耳朵告訴我木耳朵，No.2, 3, 4, 哪個好？
CD跟LP在Stein的場子裡對決是不太公平的。
No.2, 3 , 4 LP之間比才是公平的。

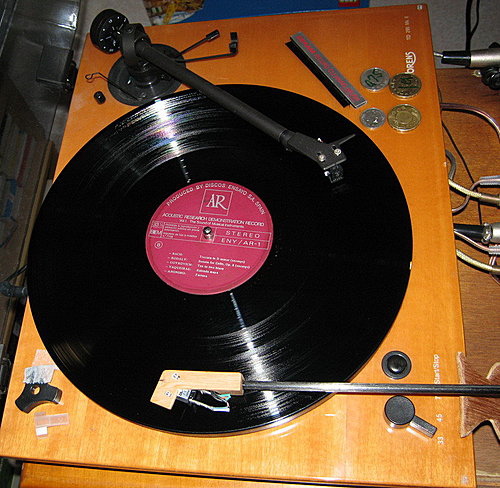

底下是DIY的16吋長的唱臂。不唱時，拿到旁邊立起來，取名"金雞獨立"。

照理Thoren 像照片一樣，可以同步放上兩隻唱臂，隨時切換。 實際上唱個幾分鍾，就會停擺，嗚呼哀哉，老牛拖不動了。

亞美尼亞Armenia as pictured in Leica Fotografie International

我是幾十年的Leica照相機粉絲Leica fan 也是它專有雜誌Leica Fotografie International(LFI)的老訂戶。
這幾年Leica被日本數位相機打到趴，

跟Panasonic合作、換了金主、幾任經理人， 還是虧損連年。日薄西山指日可數。

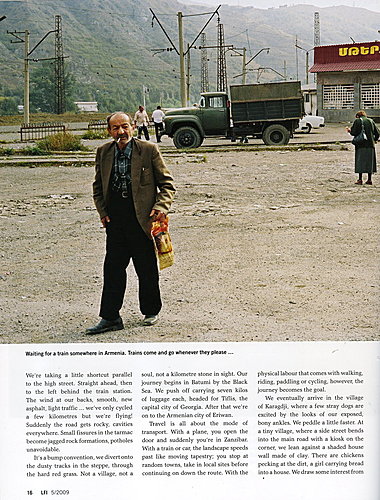

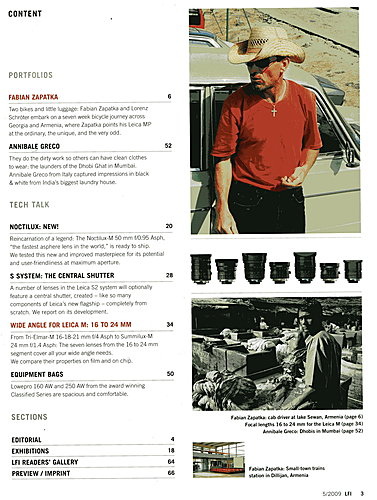

當期LFI貼有"王哥、柳哥" 在高加索拍的紀錄照片跟簡單的說明。
