右下角的機子 2005年出生 取名 <發久久>
用了不多久，燈絲電源線圈燒壞，拔掉前頭兩個5u4, 換了晶體整流，改名 <發不久>
現在抓它過來， 裝上 8支 417A, 填上 6SN7放大管, 補回 5U4整流管， 再改名 <舊瓶裝新酒>
1.緣起：

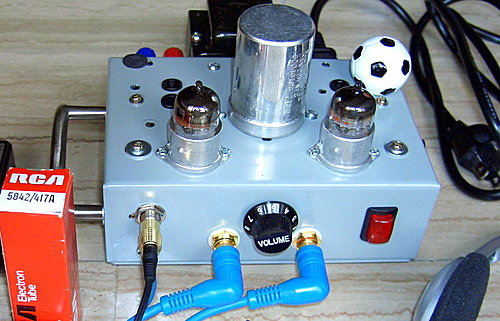

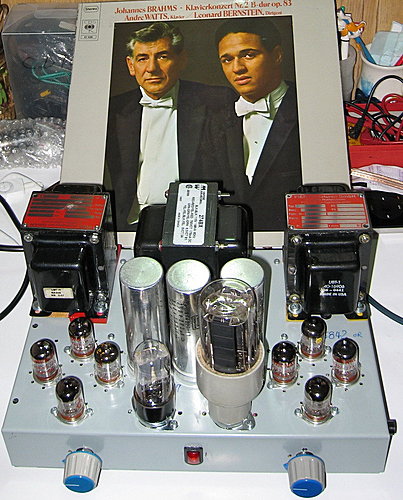

下面照片是三年前，完成、取名<百鑽機>的417A單端、單級放大，推動電腦喇叭，兼接 耳機。
兩支417A工作在 Eb= 180 V, Eg= -2.5 V, I=17 mA, opt load= 2.5k/8-speaker。竅門是power Tansformer需要掛在機殼外面，才能避開哼聲。
聲音非常清楚，原因是只有一級放大25倍 這支高互導的管子，多段RC濾波，沒有choke，要壞聲也難。
之後一直有直交、兩段放大、417A多屏併聯的念頭，記錄在年前的<5687併聯多管機>
http://tw.myblog.yahoo.com/stein-hsu/article?mid=1788&prev=1851&next=1774&l=f&fid=13
裡邊提到，最擔心的是多屏並聯會不會引起震盪的問題。
Diyer的樂趣是: 要事先規劃，一定有期待，也許有成功的滿足感，當然更多的是挫折跟失望。
不過一步一腳印，困而學之，所得銘心刻骨，不足為外人道也。
下面照片是斷斷續續，花費兩個月完成的4屏417A併聯、單端放大、6SN7驅動
、直接交連的<舊瓶裝新酒>機。可以耳機監聽。

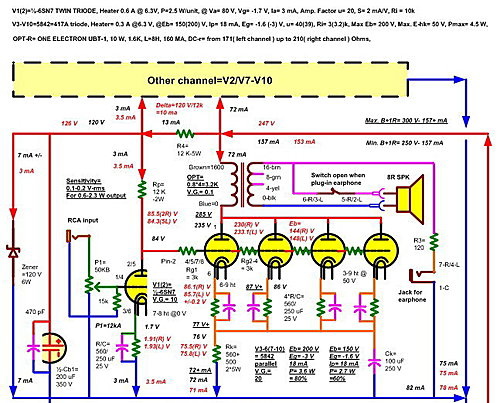

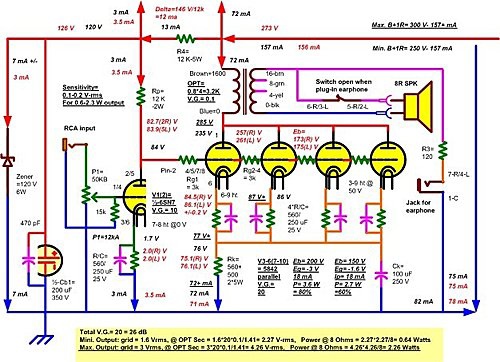

2.線路圖：
黑字是設計預估工作值，紅字是試機 110 VAC跟 100 VAC實測值。
417A工作上限 200V, 熱耗 4.5W， 取 Ev= 150-200 V之間，175 V- 2.5 V-18 mA中值。
陰極電熱之間，電位差要求 50V之內，因此掛在 90 V。（實際應用在phone amp 150 V陰極沒有掛電位，用了一年多沒事）。
陰極RC原有的 560R-250 uF沿用原機已經拉的，沒有拿掉，沒甚麼意義，試機之後，250 uF拿掉了。但是 560太高，會增加417A內阻 41*0.56=23k.
因為偏壓只有2-3 V，直交之後，只要6SN7輸出電壓定了，屏流幾乎由 陰極電阻決定，在這裡 560＋500 =1060, 決定了每屏 72/4= 18 mA。
試機實測供電 110-100 VAC的結果，工作在 Eb= 175-145 V, I= 4* 18 mA
為了保證6SN7輸出電壓穩定，加了 Zener = 120 V (實際 126V。不加時 I＝18 mA變化不大，糙音 也沒有減少)。
Grid stopper原來1k，實際不夠大，有一兩支電流超大，應該是震盪，加大到 2.7k - 3 k才消除。配線不良可能是原因。

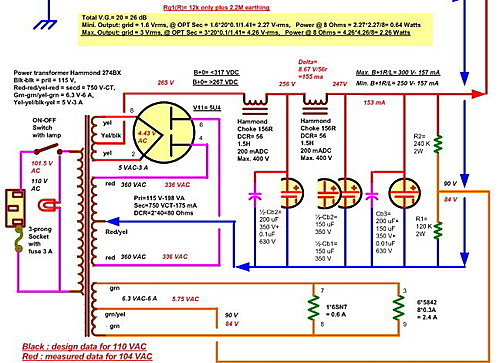

上面 圖 100 VAC, 下面圖 110 VAC 供電 紅字實測值
直熱整流管 5u4在辦公室 100-103 VAC偶而有放炮、爆裂聲。
在家裡110 VAC改插上 旁熱GZ32 (比 GZ34小一號），不斷燒 3A 保險絲。換上照片上的大<冰淇淋>直熱管 不燒保險絲。是否震盪引起的未知曉。
耳機有相當大的哼聲，這是意料之中，但是為了監聽，還是保留。加上 - 6 db負迴授之後，耳機哼聲勉強接受。
3.硬體拆裝：

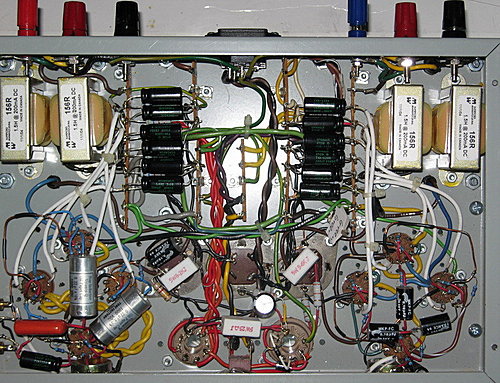

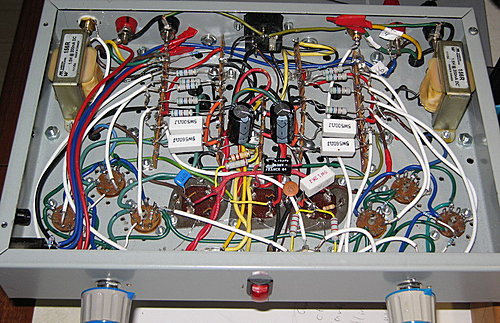

下面的照片是2005年原有的ECC99取名<發久久機> 的內部接線。

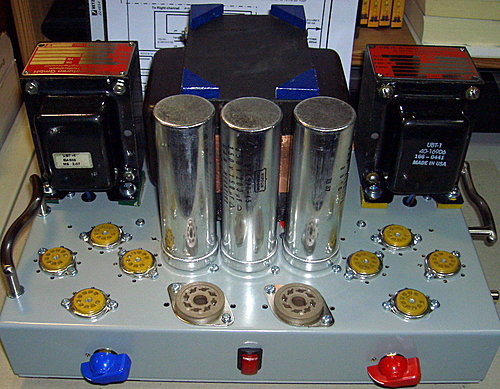

現在拿下中間的大power transformer，換上小一點的。
8個9腳插座給417A。
前頭兩個大8腳原來是整流管5U4用的。撥一個給6SN7.
左右兩個把手拿掉，改一個到後頭。
右手RCA輸入改到後頭。保留一個孔給 耳機插座。
3支大煙囪鋁罐電容200+150 uF留著。
有6對 白色RC遮蔽引線接連陰極、共地。保留5對。
choke 4個拿掉一對。
6個電容交連拆掉。

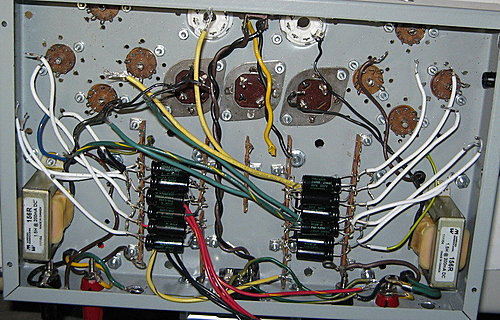

拆到一半，如下照片
重新接線半途照片

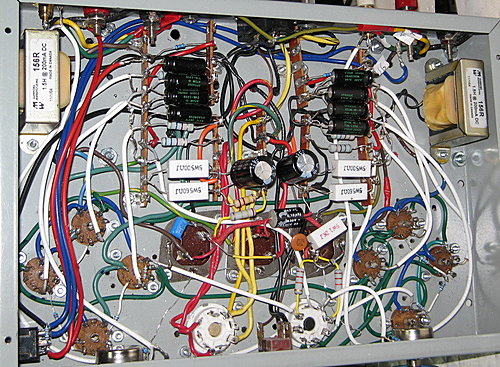

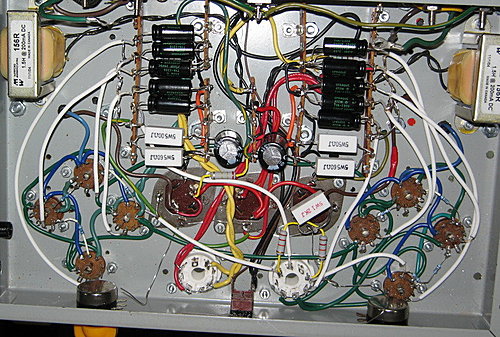

重裝之後，還是像鳥巢

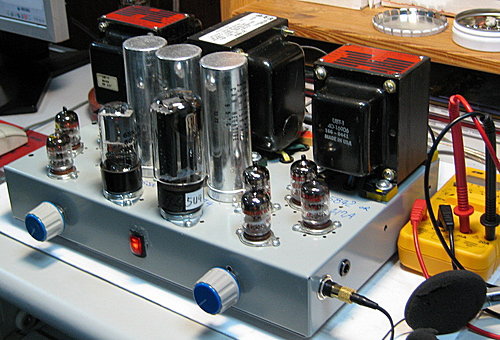

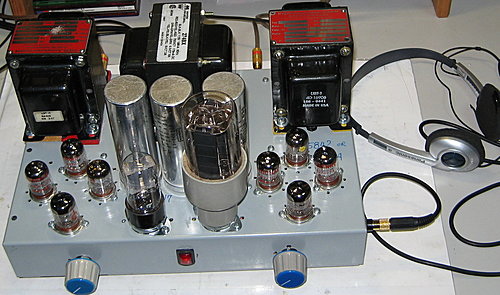

完成試機，插 5u4整流管，右手邊 插耳機。
聲音之好，值得重新打造，找大一點的新機殼，遠離 power transformer and output transformers, 管子重新排列。
它正面臨<斷頭>成仁取義的命運。
斬首之前的內部跟外觀
