6V6 SE cathode follower-2-by Stein
簡而言之：
Cathode follower 需要儘可能加大 <輸入擺幅>
坦白說，我對 Bates這個線路不是很有信心。
6SJ7 工作屏壓、G2 經過 100k, 390k 降壓，看不出有 100 V以上，因此也難有太大的擺幅。
自己來吧！
已經買進4支 6SJ7.
6SJ7給獨立的高電壓。
C2 給它固定的 100 V, 交由 Zener Diode 並個 0.1uF.
因為再C2 = 100 V, 手冊裡有工作數據， 可以計算。
再將 6SJ7 跟 6V6 兩個陰極 透過電阻 連結起來，做個 正迴授， 再踢一腳，偷吃步。
偷吃步伐的大小，到時候調 Ppfb 迴授電阻，試驗看看。
6V6是允許做 Class-A2, 有柵極電流，允許 柵極正壓值，接受更大的擺幅，增加 輸出功率，犧牲一點失真度。
Class-A2, 可以讓 屏壓像5極管一樣，下壓到底限。
聲音可以接受的話，對於 3極管是求之不得的。
因此也調一下，減低柵漏電阻 配合著 加大交聯電容。
需要雙電源。高壓低電流，低壓高電流。
如果不用雙電源，線路可以簡單化， 交連可以直接，可是很燙，消耗 12 w。
更正一點：
墊高的陰極電阻，不可以綁在一起，共用旁路電容。
因為無法保證 6SJ7性能一樣，屏輸出電位接近。
6V6 SE cathode follower-1-by Bates
簡而言之：
Cathode follower需要的<輸入擺幅> 是<屏壓Eb擺幅> 加上<偏壓Eg擺幅>。

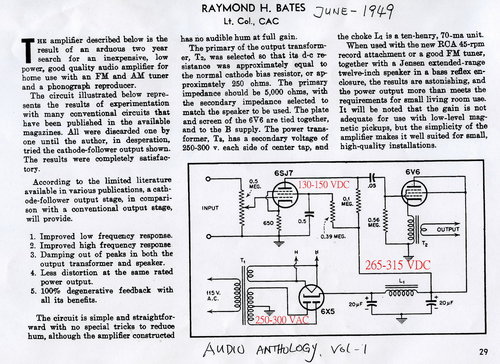

下面貼文裡，1949發表的 6V6-triode-connected cathode follower Single-ended power amplifier
DIYer 洋老哥Mr.Bates 自認感覺良好。
用在功率後段比起傳統 方式， 好處是：
- 高頻、低頻反應提升
- 輸出變壓器、喇叭，兩者電感引起的反電動勢受到抑制
- 失真減低
- 100％負回輸帶來的好處
圖示線路單刀直入。
前級以5極管作高倍數放大，用來驅動後級作3極接續的6V6管。
輸出變壓器沿用慣例 5k負載，不同的是改接到陰極之下，不在屏極之上了。
利用輸出變壓器初級直流電阻 250 Ohms，剛好作自力偏壓之用。
Cathode follower詳細的解說參見RCA manual以下貼文。
黃色塗記提到cathode follower用在power stage時，出力照舊例計算，但是需要的驅動偏壓-peak to peak-峰對峰擺動值p-p，會高到屏壓的1.5倍。
這就把難題丟給了前級的驅動設計了。

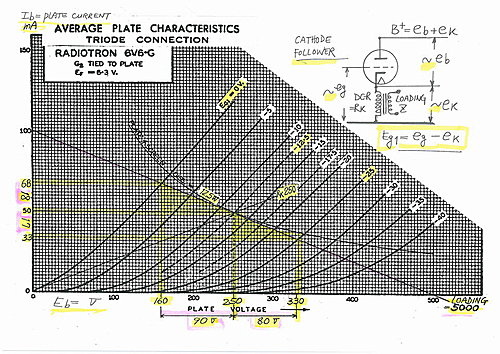

驅動偏壓-峰對峰擺動值，真的會高到屏壓的1.5倍，不妨拿 Bates的實例， 6V6 triode connection
特性曲線下圖上畫一條負載 5000直線，檢驗一下。
右上角手畫的示意圖，小寫的eb, ek, eg是隨著音頻訊號變化的瞬間值。
完美的B+直流供電，不隨著變化，而是不變的，可以當作b+= 0 V.
也就是說 eb + ek =b+ , or
eb + ek = 0 V, or
eb = - ek
意味著 eb，ek 兩者 彼加此減、彼消此長。
6V6靜態工作點250 V，偏壓值 -12.5 V. 隨著訊源偏壓Eg變化，Eb屏壓沿著5k負載線變化。
當偏壓為Eg= 0 V時，屏壓為 160 V, eb = -（250-160）＝- 90 V，降低90 Ｖ
因此 ek = +90 V上升了90 Ｖ。
如果eg跟ek一樣，只有上升 90 V, 勢必還是維持偏壓值 ─12.5 V，無法讓偏壓降低到 0 V，因此eg要上升 （90 ＋12.5）V。也就是正向擺幅 +102.5 V。
同理，偏壓值由靜態工作點 -12.5 V, 沿著負載線 5k 下探到 2*-12.5 V= -25 V時，屏壓上升80 V, ek降低80 V, 因此 eg的負向擺幅是 （80＋ 12.5）＝ 92.5 V.
總計 peak to peak是 (102.5 +92.5)= 195 V peak to peak. 這是 5k負載的情形。
極端的負載是通過靜態工作點的水平線，最大屏壓擺幅是 240 V peak to peak：
250 V - 125 V + 365 V(另一張圖比較清楚） or ＝(365-125) V加上 2*12.5 Ｖ＝265 V peak to peak
RCA manual 說 需要 plate supply voltage 1.5 倍= 250*1.5= 375 V 好像嫌誇大點。
如果考慮到充分允餘，1.5倍，多多益善，卻不嫌多。
簡而言之：Cathode follower需要的<輸入擺幅> 是<屏壓Eb擺幅> 加上<偏壓Eg擺幅>。
6V6管可以在class A2工作，那就要 250 -300 V peak to peak了。示如下圖
我想Diy cathode follower。
手上沒有5極管，即使有的話，也怕噪音高。
又不想用 interstage transfomer級間變壓器，提升擺幅。

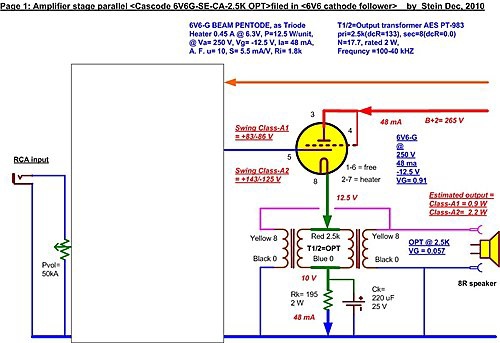

或許用cascode可以解決問題，做到240 V peak to peak，共柵極避開噪音。
手上還有幾支 6V6。

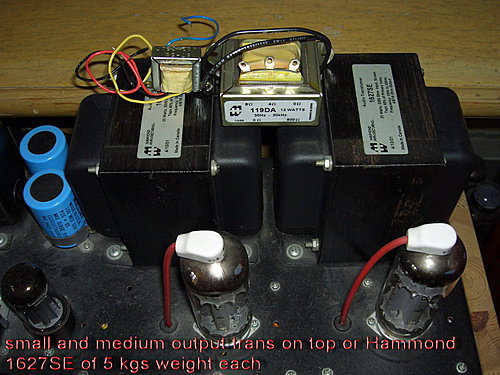

還有剩下來的 4只＜小蝦米＞輸出變壓器，如照片左上角的。
用在71A效果不錯，又不站地方，只怕串接直流過載，也許併聯分流較好。
要不，就下重本，用 One Electron 這opt。實測 220-230 Ohms DC resistance.
這個巨無霸，也是cathode follower. 不過好像有點 偷吃步。
用的也是One Electron UBT-1 OPT.
加拿大來的耶誕卡
聖誕節是感恩的日子，這是我長大之後、到過歐洲、美國才發覺的。
以前還以為是基督教徒專有的節日。
我不是教徒，家裡從來也沒有聖誕節的活動。
聖誕夜，阿孫問我，襪子掛在床頭上的話， 聖誕老公公會不會送禮物呢？
我說，你試試看吧。
半夜裡臨時也不知道有什麼禮物，只好塞進 「4個小朋友」。
隔天一早，阿孫跟阿嬤說：聖誕老公公送我一千塊錢喔！
平常 12月25日在台灣是國定的 「行憲紀念日」可是不放假，照樣上班。
台北明天晚上有101大樓的跨年煙火秀。
據天氣預報 煙雨濛濛的機會大。
收到 老同學寄來的賀卡。
這樣珍貴的實體已經快要走入歷史了。
近幾年來國外廠商已經不再寄送賀卡，只來email 虛擬賀卡、動畫照片。
老妻說，Rubie來的這賀卡最漂亮
2011年12月26日 星期一
亞洲翻版黑膠片
1961年底退伍後，靠了裙帶關係到 台灣最大的合板公司上班。
工廠位於高雄 愛河跟縱貫鐵路之間的夾長地帶。
3位同期進來，學化工的單身男同事佔用了一間平房。
平房是雙連的眷屬宿舍 ，用刨車進口的 ”柳安木”剩餘的 "圓木捲心" 搭建的。
有庭有院，鋪榻榻米的兩房，面對一廳，成"品字形"，當然有外加的廚房、衛浴。
我們住宿是免費的。
第一張33 轉黑膠LP唱片是在高雄新開幕的大新百貨公司買的。
是 台灣翻版壓製，沒有版權，號稱 ”亞洲”的片子，一張 30元。
月薪 1,200元，上繳雙親結餘之後，大約有預算 可以 買進 兩三張 黑膠。
亞洲版的紙外套，千張一律，只有一個 "花樣"， 只記得有紅跟橘黃兩個套色。
唱片表面可以看出有 "奈米粒子”。
好像有塑膠膜內套保護。
放在 DIY 自做的 "音響系統", 西德 made in West-Germany 的 Dual 轉盤、晶鹽唱頭、寶石唱針之下 ，炒豆聲並不嚴重。
宿友借來幾張美國原版的，有一張是 Columbia 的貝多芬 英雄交響曲。 我拿 亞洲版的比過，不會輸它太多。
比較困擾的是，有些 "跳針" 過不了關的，要騎腳踏車跑一趟大新，跟很親切美麗的櫃臺小姐更換。
一年過後，大約擁有了近百張 ”之多”。
有20幾張，借給 室友，我離職之後，就不知所終了。
1965年成家以後 孟母三遷、流離失所，共搬了7次家，到1985年定居下來，CD已經當道，LP”宣佈”出局，我把這些 台灣盜版的幾百張 LP全部掃地出門，只留下 DECCA, EMI 有授權的 福茂、四海 十幾張。
2011年12月19日 星期一
交叉分相直交5687 PP機
180種市售機 回路集 雖然沒有底下提的 交叉分相pp機，但是有交代過歷史因緣。
書裡說，這線路是美國佬 在1953年發表的。
如果把前段的3 支 12AU7 分相直接交連的架構 抽離出來，下面的部分，換成 6DJ8 要2支 -跟 5687 一支， 就會是直交PP機了。
這也就是先前要實做一台 6DJ8- anode follower-5687 PP機，取得數據，信心的由來。

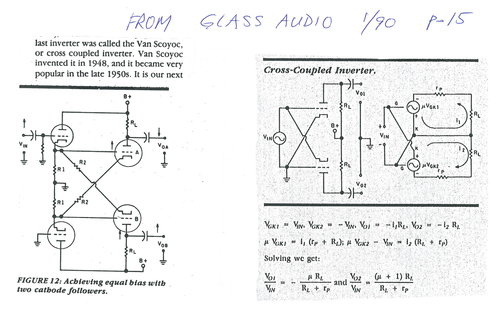

跟上面類似的線路如下，據說是 更早時候，1948 年 Van Scoyoc 發明的，1950年代風行一時。
不同的是，這線路是平衡輸入，分別進入12AU7 柵極。
要是沒有平衡輸入 （我也沒有），那就把底下的12AU7 柵極接地，取消 底下的一個470k 讓470k 短路， 搖身一變，成為 美國佬的線路。
這cross coupled 線路難分難解，有如交叉持股，三角戀愛。

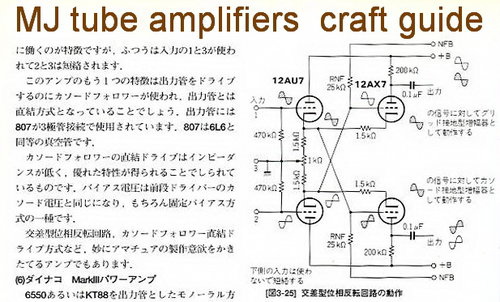

MJ用 上下弦波 表示各階段的反轉情況。
這是平衡輸入。
不平衡輸入時，把底下的柵極，470k去掉，成為 共柵極 線路。
沒有了柵極輸入，但是一樣接收陰極來的回輸信號，波形是一樣的。
底下的Design hand book 插入的6SN7-6SL7 也是接受平衡輸入。
所有的線路，都設計了一個可變電阻，調節輸入陰極的電阻，想要平衡輸出的大小。
所幸底下已經有高人計算出輸出的大小，上下誤差是 1/amplification factor u.
如果是 6DJ8, amplification factor u=33, 誤差 約 1/33= 3 ％（+/- 1.5％）
以下的6SN7 就把 可變電阻省掉了。
以下是 計算 6DJ8 工作點的步驟。
50 V大約是底線了。
如果沿用 電源變壓器，再度拿 4 只 庫存的 單端 OPT代打，線路會是這樣。
6DJ8 統一為 5687也可行吧！
12AT7 應該也可以，輸出內阻高一點，不利高頻。
什麼時候動手？再說吧！
