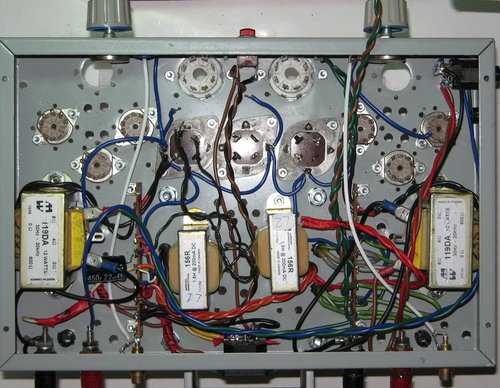

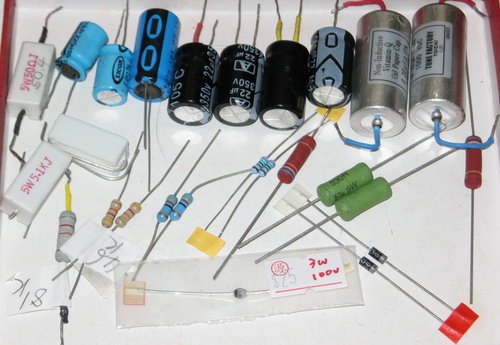

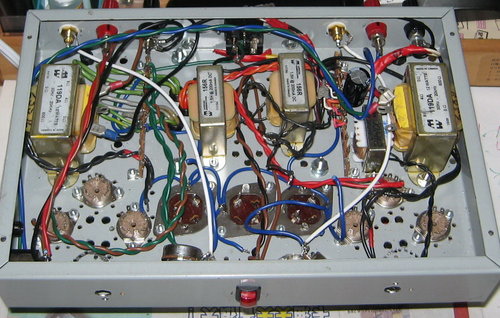

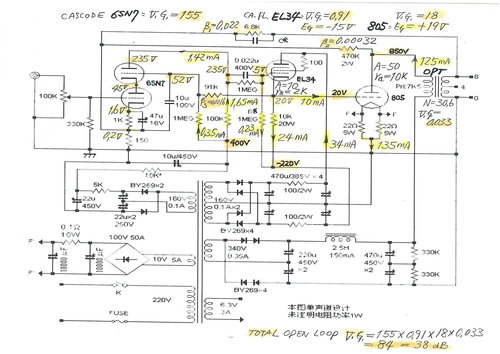

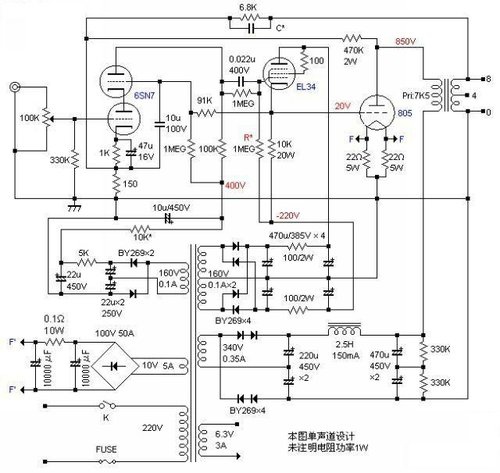

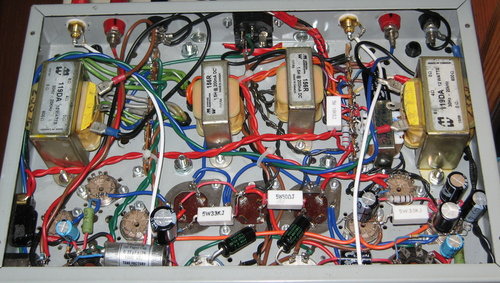

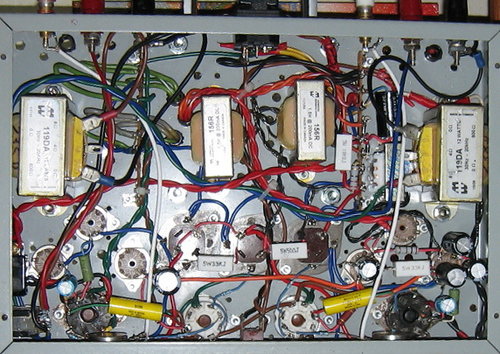

0. 據說是對岸的線路：
1. 805 功率管分析
網路
http://frank.pocnet.net/sheets5.html
可以找到 805 兩家資料。
以Amperex 805 下載
805原來是開發用於 R.F. power amplifier或 像現在應用於A.F. power amplifier的。
通常兩支做 Class-B大功率 pp輸出，如 Oscillator用。
直熱燈絲需要 10V*3.25A=32.5W。
是一支小燈泡了。
10V-AC的話，音響A.F.應用 哼聲太大，勢必要採用 直流 DC 加熱

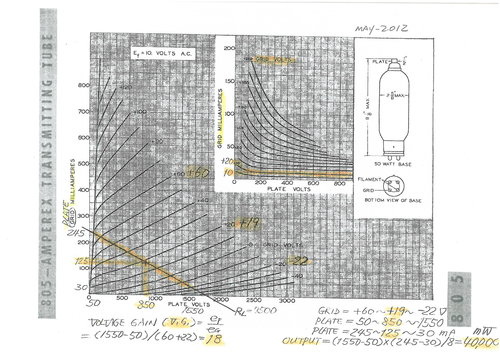

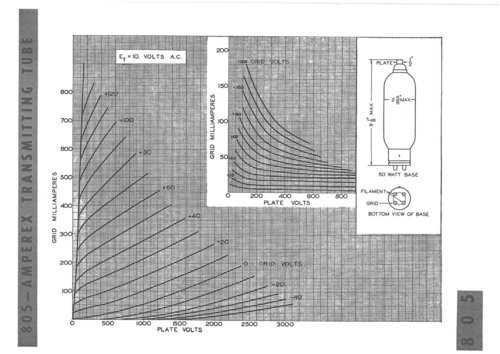

作者把柵極定位標記在 +20 V，屏壓則為 +850 V
依照特性圖，偏壓值大約是 +19 V，做Class-A2工作。
因為陰極電流（大圖 mA誤記為 grid current， 應該是plate current 才對）經過 22R平衡電阻有 1.V( 22R* 0.5*Cathode current ~=1.3V)多的壓降。
按照小圖，操作 屏壓plate voltage範圍 100-1000V 內， 柵極電流穩定在 10 mA
這10 mA需要驅動管 EL 34 提供。
幸運的是 10 mA穩定 不隨訊號、屏壓變化而變化，沒有在 EL34產生 回授的問題
OutPut Transformer, OPT用 7.5k/8R，對於 805屏內阻 rp = 10k來說，是嫌低、Damping Factor不足的。
不得不採用回授，降低 屏內阻。
一支OPT bias >125 mA、耐 >850 V，輸出 >40W、重量 不會低於10 kgs吧。
Tango type FW-150-10SR Oriental core 10k-40w, 40H, 130 mADC , 16年前標價是 日幣 35,000

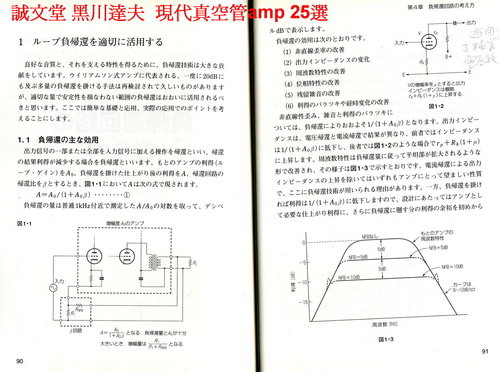

「大環回授」 由 OPT次級 拉 6800R到 6sn7陰極 150R、因此
beta-1 = 150/(150+6800)= 0.022
按照 上面 feedback 公式計算：
如果 alfa 主放大 倍數 A，相當大的話，1/A = ＜＜ 1,
則 A = 1/beta = 1/0.022 = 45
對於這台後級 整體的電壓放大倍數 馬上可以有個譜， 再打個折扣，A不會大過 40
是可以 CD player、 唱放、網路收音機 等直接，不用 前級，
「次大環回授」 由 OPT初級 （＝ 805 屏極） 拉 470,000R到 6SN7陰極 150R
做 P-K 負迴授。
因此
beta-2 = 150/470,000= 0.00032
0.00032*30( OPT的 N 圈數比)＝ 0.0096＝ 0.01
是相當於 「大環回授」 beta-1= 0.022的一半不到。
現在把靜態工作點 Q-point 訂在 850 V- / 125 Ma- / +19 V
在圖上打個 叉 X
要是負載是純電阻 RL= 7500R的話，她的負載線 是經過 X 點，斜率 7.5kR= 1,800V/240 Ma 兩點連線
如果 Grid 電壓訊號 由 +19 V, 上下襬動 21 V的話，全擺幅是 + 60V/+19V/-22V
沒有截止 屏流， 歸類為 Class-A， 但是有柵極電流，是故歸類為 Class-A1
估算的功率輸出 約 40 W
805的電壓 放大倍數 Voltage Gain ＝18
標記在圖上
注意到：
Grid 上、下 同樣 +/- 21 V 擺幅，屏電壓卻不一樣 (850-50)/(1550-850)= 800/700
這就造成 失真 distortion
可見 柵極接收到的 訊號擺幅不一樣，但相反，剛好可以補償一下，是有好處的。 前段 6SN7-EL34 不用刻意去矯正他們造成的失真度。
2. EL34 三結triode隨偶輸出
需要餵 10 mA給 805 柵極電流， ( 220 + 20)/10Kr= 24 Ma
屏電壓是 （220-20）＝ 200 V

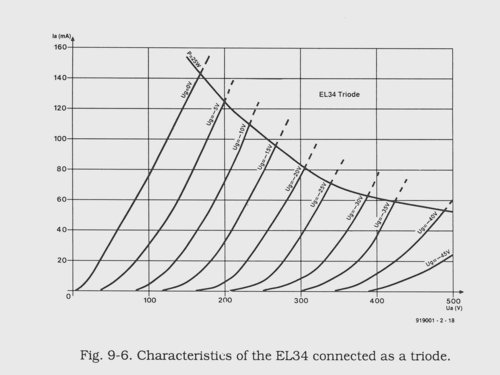

查 EL 34 做3極接法時的特性曲線，柵極偏壓是 -15 V
因此，電位是架在 (20 –15)= + 5 V
需要靠調整 打有星號的 1 MegR 才做的到。
3. 6SN7 Cascode串疊屏輸出
Cascode串疊屏輸出 可以看成兩段放大的複合管。
6SN7下半管 以上半管做屏負載，接受 輸入做共陰極放大。
6SN7上半管 以 RL=100k做屏負載，接受6SN7下半管屏輸出，做共柵極 放大。
一般是把 6SN7上半管柵極固定在某一個工作點，工作點由 B+/共地的分壓取的，同時交流經過電容 接地。

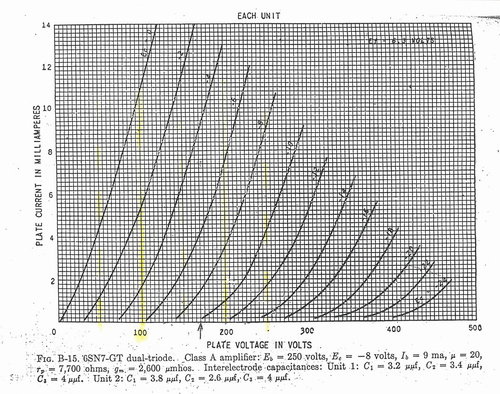

按照 簡化計算 cascade 的放大倍數以 V.G.= gm*RL = 2.6 Ma/V ＊ 100r = 260 會偏高。

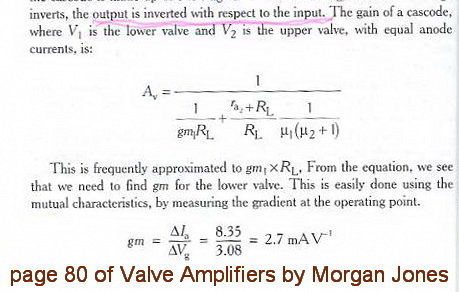

我採用Mr. Jones Morgan 公式精算 V.G.= 155
作者一反常態，不接地，而是以 1MegR/91KR 接到EL34 隨偶輸出 20 V電位， 取得分壓， 再電容 10 uf 交流接 150R到地， 造成負迴授。
她的beta-3 = 150/(150+91,000)=0.00165
猜想是為了 降低 輸出內阻，增進高頻寬度。
這個beta-3負迴授是我唯一有 「異見」 的地方。原因是：
1. EL34隨偶輸出，沒有放大，因此也沒有 「Miller Capacitance Effect」，接了降低輸出阻抗，也沒有改善高頻多少，只增加接線、潛佈電容，有害無益。
2. 如前說的，6SN7失真度，沒有最好，反相也不錯。
3. 要我來的話，會把 91k 從 EL34 拆離，並上 電容 (1-10 uF) 改接到共地，取消負迴授。讓 上半6SN7 柵極確實的架在 75 V， 平均一點 上、下6SN7的工作電壓。
4. 805後級整體放大倍數：
1.

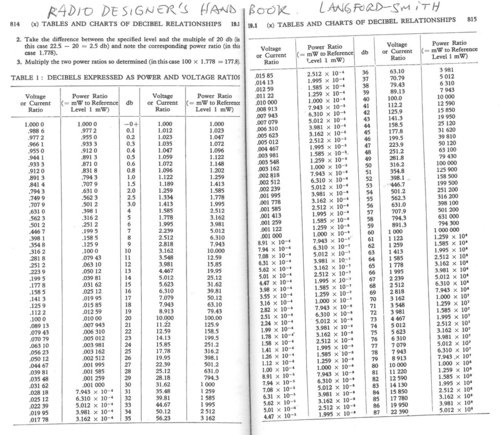

完全沒有負迴授時 V.G..= 155*0.91*18*0.033= 84= 38 dB
2.
加上 beta-3= 0.00165負授時：6SN7 cascode V.G.= 155/（1+155*0.00165）=123
整體V.G.= 123*0.91*18*0.033= 66 = 36 dB
3.
加上 beta-1=0.022 及 beta-2=0.00032負迴授時：
到805 V.G. 尚未 加上 beta-2 = 123*0.91*18 = 2015
到805 V.G. 加上 beta-2 = 2015/(1+2015*0.00032)=1225
經OPT= 1225*0.033=40,
加上 beta-1
整體V.G.= 40/(1+40*0.022)=21 = 26 dB

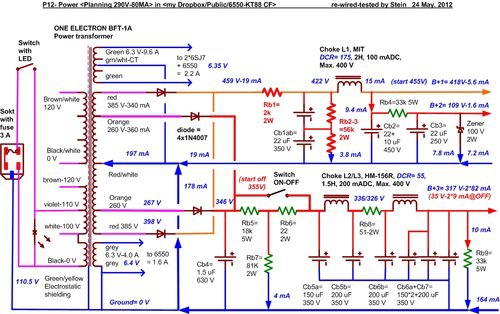

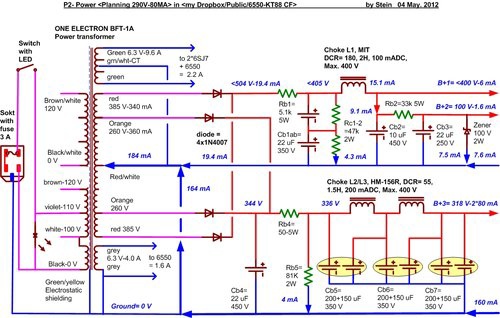

5.電源部分：
原作者說電源是單聲道設計。
B+ 850V, +400V 做倍壓整流， 跟 +220/- 220V 需要好幾支 高壓、高容量的電容。成本不低。
