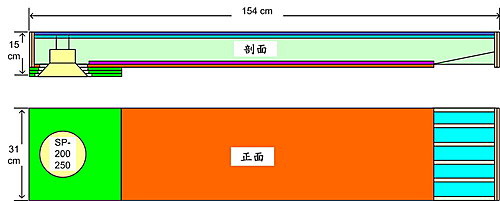

管風琴音箱

要是有機會，我就做成這樣，應該可以期待有好的結果。

上頭不彎曲，不點頭，比較容易施工。

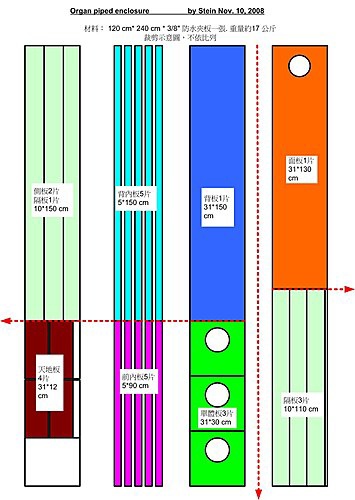

一張4*8呎夾板足夠做一個音箱。



可以掛在牆壁上，垂直或水平。

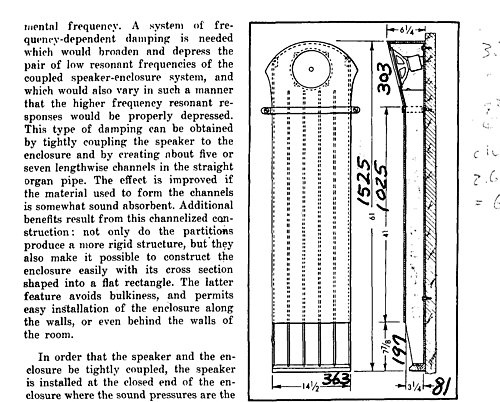

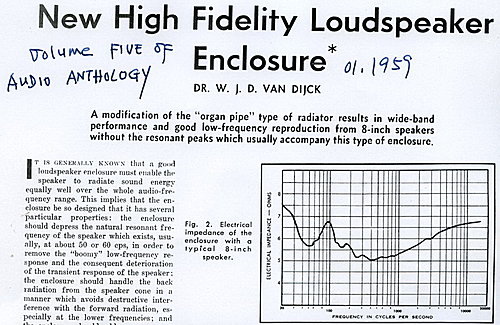

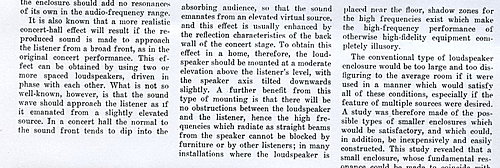

半個世紀前，這位洋老哥Mr. Dijck（希望他長命百歲，還健在）發表了這一篇文章。

他把"Organ pipe管風琴管"方式的音箱改良一下，8吋的單體喇叭，可以延伸低頻、避開這一類音箱經常會碰到的共振尖峰，結果相當滿意。

文章最後說，他已經取得專利權，還準備推出套件上市。






這音箱有幾個特點：

1.

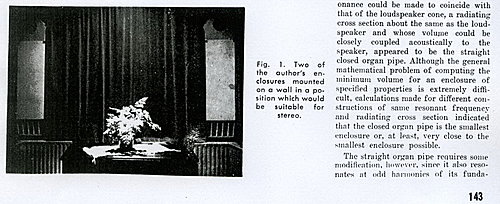

壁掛方式，喇叭單體稍微向下"點頭"， 投向聆聽的"皇帝座"。

2.

音箱頭頂修成圓形，避免方方土土產生駐波。

3.

偏平音箱、垂直隔板，相當於5支"管風琴"管子。當日可能不叫做"Transmission Line =TL", 也不叫做"Tapered Quarter Wave Tube=TQWT "甚麼的。

4.

垂直隔板是3/8"厚的Celotex（不知道是什麼碗糕,會不會是 吸音的"石膏板"）軟質板，可以消除無可避免的   3,   5次奇數諧波.

5.

經過如此處理，8吋單體原來在60 cps (當時還沒有出現 Hz一詞) 的impedance阻抗高峰被抑壓下來，變成兩個 20 cps跟100 cps的低峰。

6.

經過實測，最低頻率下探到20 cps，而3次諧波180 cps雖然測到，但低到不可聞。

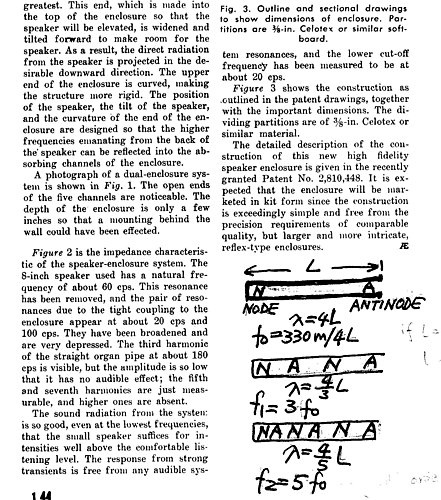

長度L的風琴管，閉端的空氣不能移動，必為"波節Nod"，開端的空氣激動最大，必為"波腹Anti-Nod or loop"。

一個完整的音頻週期，包含兩個"波節Nod"跟兩個"波腹Anti-Nod or loop", 因此自然諧音頻率是

f=(2n+1)*C/4L。

其中 n=0, 1, 2, --    C=空氣中的聲音傳播速度 330 m/s.

如上手寫。



這類的Transmission Line我去年作的Tube 10 (見blog 貼文 High end low do transmission lIne box）

 http://tw.myblog.yahoo.com/stein-hsu/article?mid=196&prev=516&next=30&l=f&fid=7

結果也相當滿意：特別是低頻。

唯一缺點是音箱太薄、只用7 mm，又沒有隔板、音染嚴重，但是提琴聲音真是迷人。後記：掛在家裡電腦後頭牆壁上，每天近距離聽，真迷人。可能Celestioin 10吋聲音超級細膩有關吧？



Bruno Walter的Mozart

第一次到山景小鎮Mountain View, 好像走進好萊塢西部片的場景，有點奇怪。

路的盡頭，可以看到一抹低低的焦土山脈，會有頭帶羽毛、手舞斧頭的印地安人跑出來嗎？

豔陽一樣高照，停在路旁的卻不是駿馬，呼嘯而過的休旅車也不是兩輪的郵車。

兩旁店家多的是食堂、衣飾店，雖然一樣有山牆，卻少了有彈簧門的酒吧間。

半年過後，第二次造訪，還是勾引起同樣的回憶。大概是以前西部片看得太多吧？

舊金山灣區矽谷往來無白丁，出入有高人。

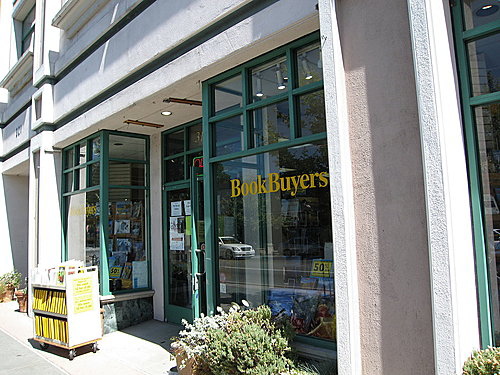

第3次造訪，這家書店門口還是放著推車，賤賣過期的National Geographic。

Book Buyers店面寬大，進去轉幾個書架、灣角，走道最後頭、右手是Restroom，左手是一小間"密室"。

我說"密室"，是因為來了3次，還沒有碰過其它的訪客。

密室4面牆壁除了後頭有一個小門接通私人辦公室之外，全部塞滿老舊的CD、DVD、黑膠唱片。

黑膠唱片絕大部分是熱門搖滾、45轉的8吋片，只有角落最上頭3層櫃子是33轉的Long Play古典片。不過佔不到6呎寬，總計沒有我家裡的多。

我是一次抽出5、6張LP，看看廠牌，多的是Columbia-CBS, RCA-Victor、Angel、DG，少數的Vanguard、 EMI、ARCHIV，再看曲目、演奏者、樂團，找得到的話，看出版年度，合意的挑起來擺一邊。至於片子有沒有磨損，是不用抽出來檢查了，紙套破破爛爛也不用計較。美國佬對待唱片不會太珍惜的，沒沾咖啡就算萬幸了。

不用讓老妻等上20分鍾，我已經挑好二、三十張，可以結帳了。

一般定價2$- 3$最多，很少有超過10＄的。





這張定價2.99$ plus 8%(?) tax，上次在台北誠品書店裡標價 299-NT$，封套一樣破。

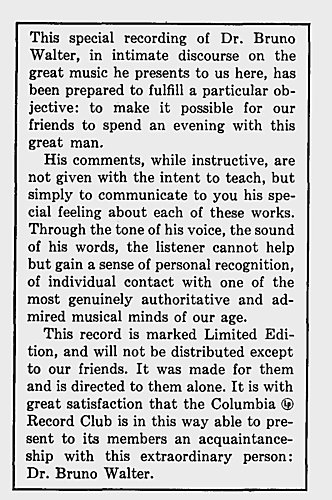

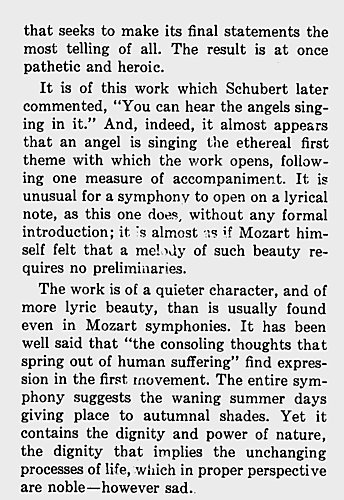

這是另一張Bruno Walter的Mozart。

"小夜曲" Eine kleine Nachtmusik（已經有人翻譯正確的"一個小小的晚間音樂"，不誤會，但咬舌頭）是生平第一次聆聽管絃樂現場演奏的曲目。

1956年在台北中山堂，台灣大學管絃樂團為我們工學院新生們迎新晚會演奏的。 鍾皎光院長 致訓詞說：

Work while you work, play while you play.

忘了有沒有接"下一句"了。

論音響性，digital CD遠遠超過analog long play record，為什麼還拿著LP不放？

聽過各家的指揮，為什麼特別喜愛Bruno Walter指揮棒下的Mozart ?

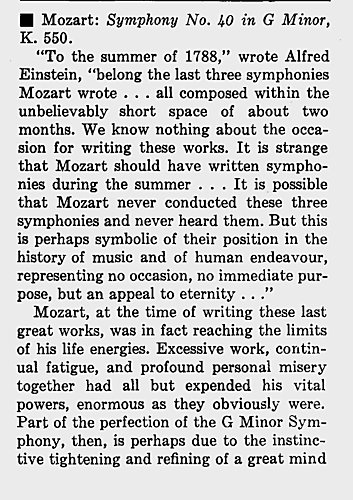

最後的3大symphony ＃ 39-40-41, Mozart是在1788年夏天，短短兩個月裡寫出來的，為什麼特別喜愛夾在中間的＃40?

為什麼只記得院長的那一句英國諺語，其他一概沒有印象了？

為什麼到矽谷Mountain View卻當作西部片裡的小鎮看？

答案也就呼之欲出了。

Resonant enclosure反射式音箱

補一頁給有興趣的看。可下載看。
講為什麼有兩個駝峰。
也稍微提到開口聲壓跟單體的相位。
f0是同相位。f1是180度反相。

凡是有開口的音箱，一般叫做 反射式、低音反射式、或開口式。

洋人音箱叫Box, cabinet 或 enclosure。

有開口的冠上：

Bass-Reflex(低音反射),

Phase inverter(相位反轉),

Ported(開口),

Resonant(諧振),

Vented(透氣),

Vented Baffle(透氣帳板),

不一而足。

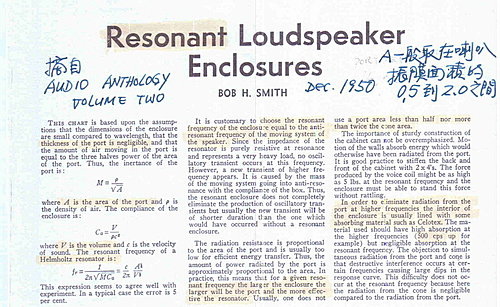

以下貼上一篇簡短的洋文，半世紀之前，阿祖Mr. Smith 的短文，幾行文字加上一張圖表，簡單明瞭。

要細看的話，先下載再放大或列印。



這類音箱基本上是一個諧振頻率為 f- HZ ，叫做Helmholtz rosonator的諧振器。

比如 拿個玻璃瓶（找不到的話，保特瓶也行）對著瓶口吹氣，會有特定的頻率聲音。

在空氣傳播速度 C 一定條件之下（跟空氣密度有關），f -HZ由兩個參數決定。

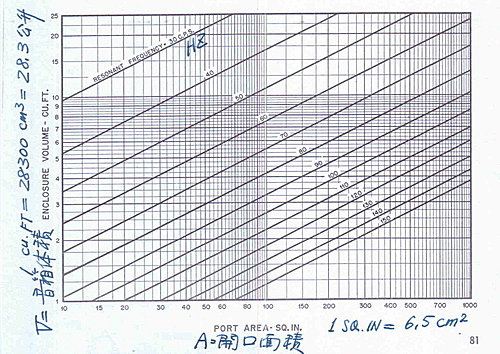

參數V＝空氣容量，A＝開口面積，畫如下圖(當年還沒有HZ, 只有C.P.S.=cycle per second：

可以看出，音箱 V 越大，需要的開口 A 越大，才能保持一樣的f HZ。

設計一般是把音箱的f -HZ訂在喇叭單體的諧振頻率F。

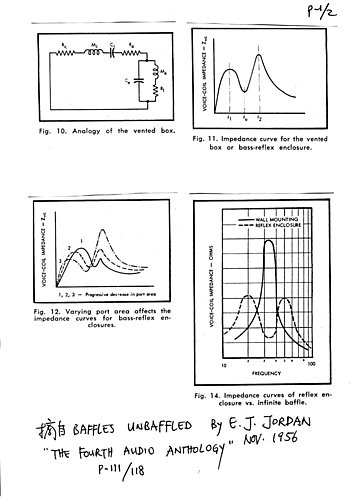

如下圖Fig. 14,

原來單體在F-HZ有個"單駝峰", 裝上音箱之後，單峰打散形成"雙峰"，把低頻延伸下去，變成Fig. 11。

等價電氣回路如Fig. 10

開口大小A直接影響峰值的高低跟移位，如Fig. 12

實務作法要先估計單體的F-HZ, 做出實用音箱體積的V，再來調節開口A。

也許還要加上填充物，吸收掉500HZ以上的高頻。

最後的調整還是耳朵比電腦儀器可靠。

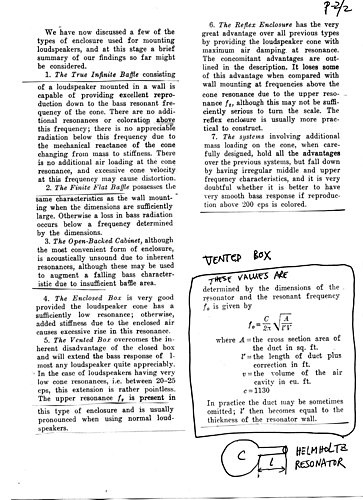

這位Mr. Jordan把各種音箱作以下的結論。

上圖手畫C是誤寫，應改為V

Cabinet for 10 inch driver

Colin推出新的10吋單體 SP-250，想要配書架型音箱。

他說：

搭配的木箱工廠昨天將打樣的箱子送來了，這次送來的有兩種，一個是書架型的，面寬 33cm，高度 48.5 cm，深度 27 cm，另一個是落地型，面寬一樣 33 cm，高度 110 cm，深度 20 cm，由於上次打樣的樣本有嚴重的箱音，所以這次採用防水木夾板，這版子相當結實但也相當重，--

http://tw.myblog.yahoo.com/colin-5687/article?mid=3644&prev=3681&next=3557

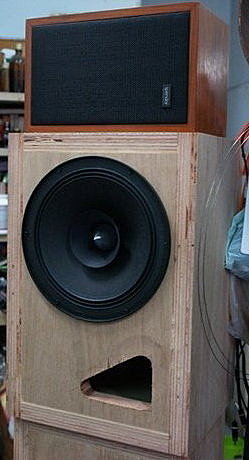

照片上面的Spender-LS-3/5A音箱跟底下的Colin木箱比較。



我建議他再推出DIY音箱，做扁平包裝，給 節約族 自己動手組立，油漆、上裝。

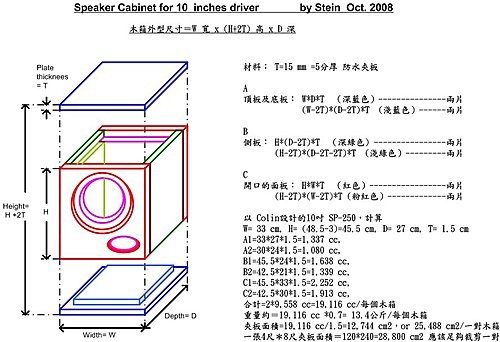

只要板厚T拿卡規測好，加個0.5 mm代入計算例，請木工廠先開好 面板C1的喇叭孔(內面小孔、外面大孔，以便坎進單體)，再加反射孔, 背版C2開好接線端子孔。

組立使用白膠，先作背面、側面、頂板、底板，5個面板，趁白膠還沒黏緊之前，手摸邊緣、鎯頭敲敲對齊，等白膠硬化隔天再上面板。

要是木工廠有模具，事先膠合A1-A2, B1-B2, C1-C2，一共12 片膠合成6片，可以作一隻音箱重15公斤的包裝。

要是Colin再提供喇叭端子，鎖定單體的T-nut蝶型螺絲羅母， 那就更方便了。

這是正常 "工藝"版之外的另一種選擇版本。

例如給不想用開放帳板的、帳板沒地方放的用家。

這種用家不在乎音箱外觀沒有貼皮、邊緣凹凸不平、站著吃陽春麵也可以。願打願挨，不得向Colin抗議說是聲音比工藝版差多了。



要是自己作的話，我會把開口做成活動可調節的方式。

長方形的作左右拉門方式。

圓形的話，可以做成旋轉月牙，初一、十五不一樣。



Oct. 18 2008：

我再核對手上半世紀之前的資料，（見另一貼文：resonance enclosure音箱）

http://tw.myblog.yahoo.com/stein-hsu/article?mid=1035&prev=1057&next=771&l=f&fid=7



看出對於這樣低F=31 HZ，用上這樣小容積音箱 V<42*21*27 cm3<24,000 cm3<23 litre公升 ，開口又不用導管，是一大挑戰。

解法是：

加大容積

用開口導管(如近代一般市售mini書架音箱)

或

有內伸長嘴唇(如Colin Twins）。
