Bendo Amp. By Stein 2006/2/28
1.破題
Bendo者，日本話＜便當>、飯盒，取其巧小便利攜帶之意。
Amp是Audio Vacuum Tube Amplifier 的簡稱。
Bendo Amp是＜自己來＞ DIY Audio Amplifier裡最<冷酷>的成品.
<冷>到24小時不關機，摸起來不燙手。
<酷>到外型有異於一般市售品。
<苦>到裝機、拆機、再裝機，折騰好幾次。
這是延續兩年前原本要做個7"x 5"便當盒大小，卻陰差陽錯做了個大一號10"x 6"的<狗頭牌amp>，不屈不撓，再度努力的成品。

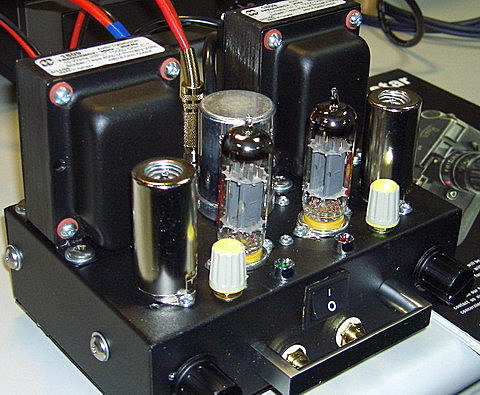

7"x 5"的Bendo Amp 擺在5年前 17"x 10"廢棄機殼上的樣子。
生物要是設計出來的話，恐龍可能是早期的作品。
2.踢到鐵板
2.1.
原計畫是採用4支6BM8 做push-pull，不用高壓電源變壓器，直接110V 市電做倍壓整流取得280 V DC， 共接點不接機殼，浮在50 VAC上，輸入RCA端各有電容隔離。
結果是：機殼雖然不會麻電，接Quad CD player會唱，但音源器材（DVD，PC 等）要是接地的話，交流60HZ照樣經過電容進來，引起幹擾，哼聲大作。
2.2.
原機有3極/5極ultra-linear切換. 試過UL還是不能聽。只好放棄，改用3極接法。那就乾脆用3極管ECC99, 拔走6BM8, 換上12AT7, ECC99, 也把切換開關的開孔 改裝上自力偏壓調整用的可變電阻。
2.3.
把原裝的一隻燈絲變壓器110/18x2 V反接，移做高壓300V時，變壓器會震動，不合用，只好連同Choke取下，讓出空間，硬擠進1只110/220 V變壓器。
過了一段時間，才知道這只變壓器跟本不是甚麼隔離變壓器，而是自偶變壓器。
因此文章開頭貼的線路圖，變壓器劃錯了。後頭的圖就更正了。
2.4.
開關＜DPDT>雙極雙投，加兩隻＜紅、綠＞指示燈。 原意是1極接高壓變壓器，另1極開關併聯上1N4007半導體 接到燈絲變壓器。插上電源後，綠燈亮，砍掉一半的60HZ電力，只給燈絲1半功率 加熱、待機，避免按上開關時，功率管冷啟動時高壓電引起的cold stripping。沒想到負載是電感性的變壓器，引起超高頻，震動，如意算盤打不成。
2.5.
改機之前外觀
2.5.
改機之前內部, 沒有電源變壓器，但有choke and filament transformers
3.改弦更張：
3.1
自力偏壓一邊固定做class-A，另邊可調做class-A到class-B放大，但是都裝有旋鈕、一真一假，共A-B比較。我聽不出來有何差別。偏壓陰極電阻用470 Ohms應為合理。
3.2
沒有Choke，接到最靈敏的Lowther speaker也聽不到交流哼聲。
3.3
靈敏度太夠了，把12AT7陰極傍路電容拿掉，做局部feedback，不用擔心管子老化變性。
3.4
改機之後，實際內部照片如下,，沒有choke只有自偶變壓器
3.5
實際線路如下
陰極偏壓電阻還是加上傍路電容
4.風評
辦 公室 小姐看了，有流口水，想要OEM不敢開口的，有<忘年會>沒摸到大獎、建議年底把它當大獎的，更離譜的是有位新進的小姐問道： 許 先生您下班後還在那裡兼差嗎？我說：沒兼差，是擺地攤咧＞
拿回家擺在personal computer，不佔地方，接線到Lowther speaker，原來用Single-ended amplifier有點輕浮、毛躁的缺失好像因此改善了。
老妻看了說：
不要常在上班時間作這些，壞榜樣 ! 做那麼多台，幹什麼？
這問題跟：論重量，10只皮包比1只Bendo Amp輕，1只皮包花的錢卻比10只Bendo Amp多，那又買那麼多皮包幹什麼？ 一樣合乎理性，但是如果膽敢發問，下場肯定不同。

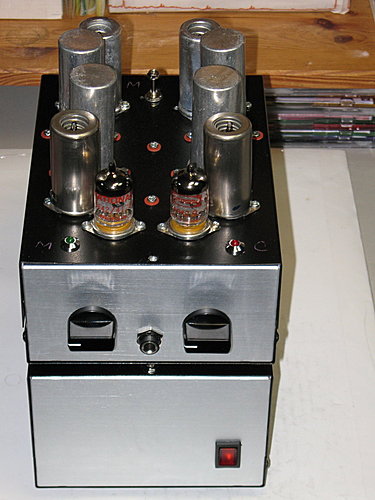

Bendo Amp成品外觀照片如下
5.尾聲：
市售電源變壓器110/220V是自耦，保證會電人。
一量，果然是自耦式，可是不電人。
我做兩件事：
1.
小便當機Bendo Amp不接輸入，不接負載，電源3腳插頭 加上一個轉換頭變為兩腳加上地線（像是用在洗衣機上的），但不接地。
拿電子數位表，一腳接 接地良好的鋁窗，一腳接機殼， 量約 6V-AC，量不到DC-V.
相對的有隔離變壓器的 "大便當機" 量 0.6V-AC.
2.
費了一番功夫，作線路分析，<只電有緣人>，應該沒錯吧？
"檢堂"的小孩子碰到機殼，異常接法時，會承受D2-diode的順向電壓降x-V。
我的結論是：
小便當機現在不會電人，打赤腳、脫衣服也不會。
要是整流2極體，斷路一個的話，會有半週交流電的娃娃叫。
萬一改裝管子整流，因為壓降大，20-30 V，也保證會電人。
實機用了兩年來，還沒電過人。
機殼不會電人。當有人摸到機殼共地common的時候, 是透過diode 跟負載load才會跟AC電源交流火線構成回路。因為Diode順向電壓降很低，才幾個Volt，而負載阻抗也很大，麻電機會沒有，除非Diode短路壞了，或以真空管取代，順向壓降20 Volts以上才會麻電。
