45 -2A 3雙姊妹 by Stein June 2007
1.為甚麼挑45 跟 2A 3 老古董管子?
在Colin去年舊的討論區裡，71A直熱3極管好評不絕。
今年初第一次作了直熱管71A Single-ended direct coupling power amplifier。
哼聲完全去掉之後，接耳機聽，比5687耳擴機好聽。
接上Colin改過的Quad CD player
推Colin Twins或者推made in West Germany的 封閉兩音路Visonik- David音箱全都游刃有餘 。甚至近場聽Harbeth-BBC-LS-3/ 5A也可以。
接上黑膠唱盤LP-player （RIAA -0.2 A輸出，）推Lowther DX3也可以。
Jim跟David也都聽了。Jim說接耳機很好。
71A用家網友說的<遊刃有餘又有氣質的感動~>我有同感。
直熱三極管45是1928年發表的，沿用之前71A的架構。
71A出力0.8瓦不到，比45的1.5瓦還小。
直熱三極管2A3接著45出來，剛開始沿用M形狀的燈絲吊掛方式，據說是因為繞絲允差保持不易、費工、脆弱、成本太高，才將單屏改為雙屏，基本上是一對45並裝在一只管子裡，達到出力3.5瓦的。
據書上說 45 很好聽，特別是日本仔最喜好。RCA原始單屏2A3一管難求，後來的RCA雙屏2A3跟45單屏的一樣是US$ 90.- 一支， made in China 的Valve-Art 2A 3只要US＄30.- 一支。
我把45跟23稱之為雙姊妹，也不為過。
2.一機兩用
45跟2A3插座一樣，加熱電壓也一樣是2.5V，燈絲變壓器可以通用。
當屏壓Ep＝250V, 偏壓Eg=-50 V時，2A3屏流較大。因此設計屏壓250V, 可以45、 2A 3隨插隨用。
但是真正要發揮屏耗45=10W, 2A 3=15W，廠家建議工作點是45的屏壓/屏流＝275 V/36 mA, 2A 3是250 V/60 Ma 。
因之，如果多給2A3一個陰極切換電阻，增加25 Ma, 屏壓自然從275V下降到250V, 也可以一機通用。
417A＝5842管，工作在屏壓120Ｖ，偏壓1.5Ｖ，可有35放大倍數, 拿來驅動偏壓正負50V以上的擺幅，也可應付。
如果採用直接交連，B＋要 275（45 or 2A 3） ＋ 50 ( 偏壓) ＋120（417A ） ＋ 5（其他）＝445 VDC.
45/ 2A 3內阻分別為1600/800歐母，照說輸出變壓器最好是3,200─1600歐母. 本想拆下<大和艦>上的One Electron 1600/80, 終竟還是拿Hammond的600/8-4裝上了。
雖然我也畫了另外一個電感輸入，12AX7 -6A S7 （取代旁熱、高壓緩慢上升的整流管GZ34）串流調節的線路跟排列方式，實機的電源還是採用Colin先生建議的兩個感抗輸入LCLC。因為有一只超大的Hammond 10H -300 M a幾年前拆下、一直擺著沒用。
3.排列：
比起這幾年作的小機殼，這次Hammond鐵機殼10” x 12” x 2” 算是坐上商務艙了。
為了少佔一點平面，維持4邊平整不開口。所有接線端子、開關、旋鈕都在頂面。
管子、電阻熱區、電容冷區盡量隔開。 輸出變壓器遠離電源、燈絲、choke變壓器.
燈絲供電預留直流整流、濾波，必要時加上一只自偶變壓器，提高一倍電壓，消除哼聲。
4. 線路解說：
Hammond電源變壓器設計115VAC，實際用在辦公室103VAC，家裡113VAC都可以。

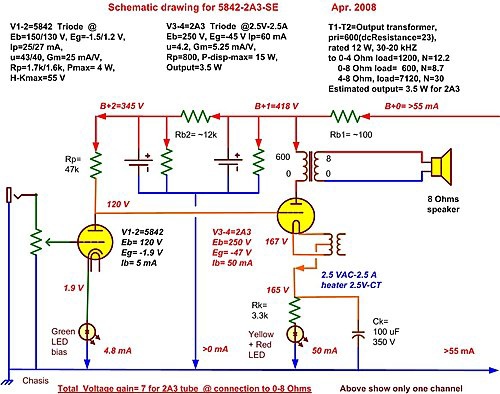

圖上斜體字是實測值。紅的45,藍的2A3, 綠的2A3電源103VAC。
高壓550VAC-中心抽頭CT不接，橋整流、感抗輸入。
橋整一半是2極體，一半是旁熱整流管GZ34。開機20秒後緩慢上升，高達470VDC。因為第2只choke額定400 VDC, 不得不串上150歐姆兩只，降低到安全一點的445VDC以下。如改用直熱整流管5AR4,可以低15VDC，但是5秒之內，B電馬上衝高，要是417A 跟一樣是直熱的45來不及提供電子流的話，不知道會不會有＜cold stripping＞，折損壽命。
B電經過LCLC濾波之後，左右聲道分開再濾波、降壓得到B電440VDC跟360VDC.濾波電容要串接2只疊羅漢。
喇叭/耳機LED指示燈需要的電源也在這裡提供。
單端機的燈絲左右要分開，因此有2只115VAC/2.5V的變壓器,中心抽頭CT接到陰極偏壓電阻、通共地。
實機已經配裝橋整流、濾波備用。因為橋整吃掉1.2V去，無法提供2.5 VDC。要直流供電時，裝上一只110/220VAC自偶變壓器提升就能夠用了。
輸入音量調整Cosmos100kB線式可變電阻，旁接15k轉換成對數型。
417A為求方便，拿LED代替電阻360歐姆/旁路電容。
屏負載47K，降壓200VDC以上，較B電部分440-360VDC降了80 VDC高多了。但對於輸出屏壓較穩定，線性也較好。這從實測值，屏輸出穩定在120V可以看出。
Rg 當grid stopper意義不大，純粹是方便接線耳已。特別是Rg3不接在Rp跟45、而是接在Rp跟417A 之間，否則360VDC供電會拉太長的線。
。
工作點在屏壓265-270V附近，只亮LED黃燈時，實測45跟2A3，幾乎一樣屏耗9.5W。撥接上2A3專用的LED紅燈時,屏壓降為245V, 屏耗增為14W，好處是內阻會低一點。
黃LED傍接270-100歐姆原意是防LED斷線，還有通路。照說417A 的LED斷路會更糟、更需要傍接1-2k歐姆，但是電流只有5 mA，不知要不要改回電阻/電容390/220 uF？。
這輸出變壓器是我能找到圈數比最少的N＝8.7 。之前試用過， 不錯。
上頭端子可以活插也可以死銲。把標稱8歐姆的喇叭接到0-4端, 反射到初級就是x600=1200歐姆，接4-8端，就是7120歐姆。
喇叭/耳機切換開關同時切換LED紅/綠指示燈。耳機串接51歐姆，降低輸出，兼有減低哼聲的作用。
5.聽感
輸出變壓器，變化端子，相差不大。接0-8 歐姆不會不好聽，就銲死上了。喇叭的公稱8歐姆，大約只在200-800Hz一段有效，其他200HZ以下在諧振段突出到幾十歐姆，1000Hz以上拋物狀上升，8歐姆僅供參考耳已。Damping factor好像也沒那麼嚴重。
機子左右獨立，管45/ 2A 3方便切換比較，
簡單描述：
45細膩很多，較接近71A
2A3＜旺聲＞，比＜站起來的6AS7大和艦＞還要旺聲。
made in China 的Valve Art or RCA new old stock twin plates 2A 3 聽起來都有同感。
好比DIY的耳機， 45接近417A 耳機的乾淨俐落 感覺，而 2A 3 較接近 5687耳機 開闊低沈。
無信號時，哼聲45很少，2A3有一點，串連51 Ohm後，45哼聲已無問題，2A3哼聲還可忍受。
聽Colin在網站上說：
<一般的 2A 3 老管多為雙屏，聽感上輸給單屏的 45 是正常的，
若是拿現代的 SV -2A 3 ，或是 2A 3C ，在韻味上也是輸給 45 一些 ( 前提是你喜歡這樣的韻味 )
像我這樣喜歡速度感的，就比較不喜歡 45 這支管，聽唱歌可以，聽交響樂就會總是慢了些，跟 71A 比的話，差異最大在71A 的聲音很有光澤，很亮麗， 45 就是暗暗的，小提以及銅管都偏暗 ( 比較的機器都是以 直接交連 為主架構 ) >
6.改善
試機切換可以，長期還是單一機種為準，免得切錯開關，屏耗超過10W，燒掉45.
Antique Electronic Supply 幾個月前買一支Tunsol-45 or RCA -2A 3 US$ 90--幾，現在漲過 $100-幾，燒一支就少一支。
最好陰極電阻統一為4支串連、併聯到相當于4800歐姆，讓45跟2A3兩 人三腳一起跑，一律工作在屏壓270 V，偏壓-55V，屏流35mA, 屏耗9.5W。
2A3在屏壓270V偏壓-55V屏流35mA工作比在屏壓245V偏壓-45V屏流57mA亮紅燈的工作，擺幅還大，出力還大，屏耗還小呢，但是內阻高一點，線性、歪率差一點。
燈絲改直流，但要多耗熱12W，除非要當耳機聽，否則不划算。

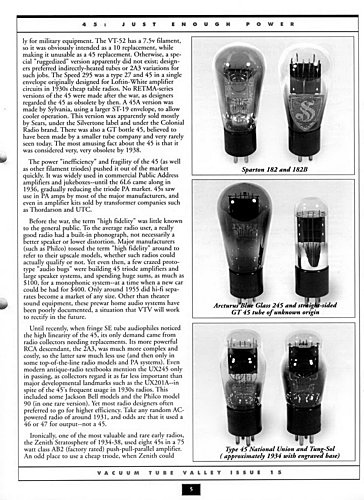

From Wikipedia (left to right )
