2012年6月30日 星期六

6082在一班 之二 (驅動級)











如何做個驅動級 輸出高過 90V-rms, 內阻低於 10kR,帶動上面的4屏並連 6082單端機?
工作點屏壓又不能高過173V


三極管工作點屏壓低於170V,做不出 90V-rms


五極管工作點屏壓低於170V,可以做出 90V-rms、但是輸出內阻太高,需要cathode follower過門一下。





6SJ7最近做過,相當滿意。

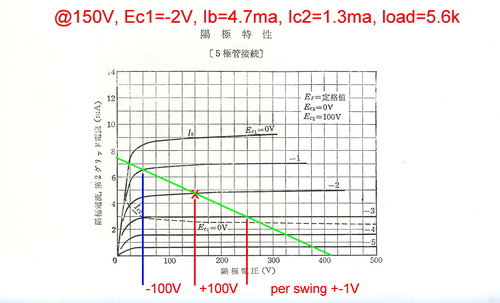

這是 160V工作點 放大輸出的特性圖、負載82k


輸入 +/-  1V擺幅之內,輸出是 -120/+115V,放大倍數= 115-120









Cathode follower Twin Triode 3極管6SN7,燈絲6.3V-0.6A,剛好跟 6SJ7燈絲6.3V-0.6A6082燈絲 26.5V-0.6A做成一串。


(6.3*2+26.5*4)=118.6V 誤差在 110V 7.8%、不超過 10%.

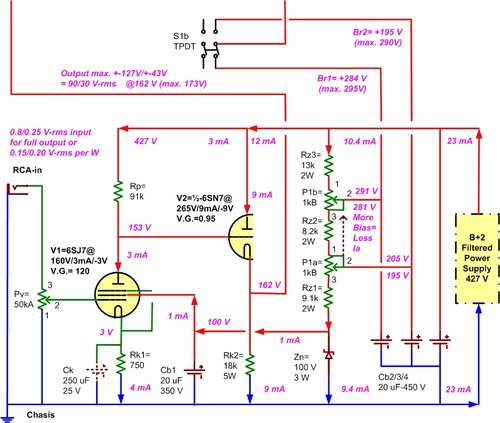

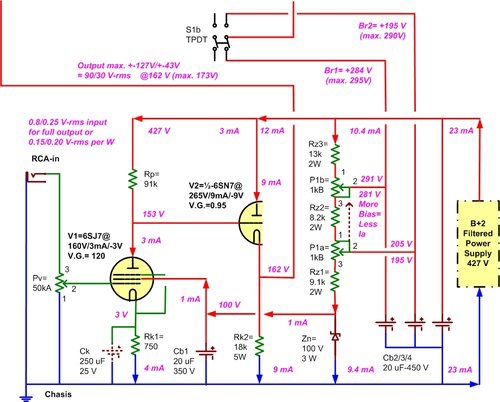

線路可以這樣:


6082固定偏壓是靠 Br+電位調節的。


可變電阻 連動 P1-a, P1-b的1、3接腳弄成相反,以便維持流經電阻串10.4ma固定,方便調整。


6SJ7管特性變化大,屏電壓 實際可能不好固定在 163V因此連動 可變電阻 P1-a, P1-b 是必要的。
方便調整起見, 6082屏電流裝 Digital Voltage Meter 也是不可或缺的。





安全起見,把 Br+降低 10 v


串接起來

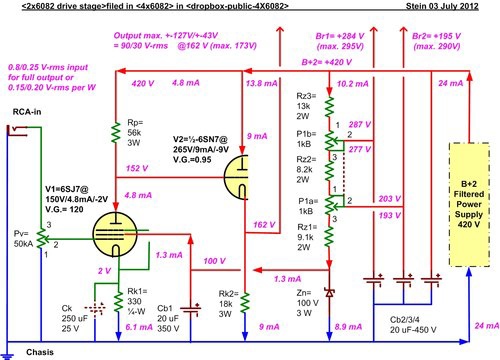

6SJ7工作在高屏流 4.7ma、低偏壓- 2V 可能更好














來一張合照,上下拼起來。





2012年6月18日 星期一

6082在一班 之一 (功率管)




6082 low-mu twin power triode 特性跟 6080, 6AS7一樣,只是燈絲是 26.5 V, 不是 6.3V。






幾年前跟AES一口氣買的6支,圖它價賤usd 70,-/6-pc ,6AS7做的單屏單端直交機聲音不錯,要是4支串接,燈絲送上 110vac市電,還可以串接幾支 6.3V 或 12.6V,可以省下電源變壓器110 V*0.6A=60 w的重負。


26.5*4=106V 最低


串個 6.3V、  106+6.3=112.3V


再串個 6.3V、 112.3+6.3=118.6V 最高


110*0.9=99V 負10%


110*1.1=121V 正10%


可見都在燈絲額定電壓 允許的正/負 10%之內。












  • Over designed for single ended tube output circuits (triode, tetrode or pentode tubes).
  • Enclosed (shielded), 4 slot, above chassis Type 'X' mounting.
  • Frequency response at least 20 Hz. to 20 Khz. at full rated power (± 1 db max. ref. 1 Khz).
  • Insulated flexible leads 8" min.
  • Includes a 40% screen tap for Ultra-Linear operation (if desired).
  • High quality laminations, (M6) grain oriented silicon steel.
  • Core is gapped to reduce core saturation in Class-A circuits.
  • For general purpose or replacement use in single ended tube output circuits see our P-T125SE series.
Specifications Audio Watts Primary Impedance Primary Inductance Primary DC Impedance Secondary Impedance Maximum DC Bias Weight
30 W
1,250 Ω
14 H (minimum)
1,250 Ω
4/8/16 Ω
200 mA
11.0 lbs

Suggested Triodes: 2A3, 6A3, 6B4G, 300B, 572B, 811A
Suggested Pentodes: Parallel - 6550, 6CA7


同時也買了Hammond最大 單端用的 output transformer,1只 重 5.5 kgs


外加兩個機殼 12"x10"x2", 放大部分、電源部分 個別分開。


準備大幹一番,單端 4屏 並連, 200 mA,期望有  10W以上的輸出。







直接交連到 4-plates 四屏 並連,規劃上就有了一些限制:


  1.  OPT max. DC-bias 200  mA,取9折=200*0.9/4= 45 mA per plate
  2. 6082 max. peak heater-cathode voltage 300 V. 燈絲 heater接上市電 110VAC= 0-282 V peak to peak。Cathode電位就要低於+ 300 VDC
  3. 6082 max. plate voltage = 250 VDC 可以用足,只要 max. plate dissipation =13 W不要超過。這裡250V*45ma=11.3 W安然過關
  4. 6082 是 Twin Triode  雙屏並連時,怕雙屏誤差引起 屏流 Ia偏流一屏,廠家建議在陰極串上電阻,如下圖,50 mA串 150R,則 45 mA,要串上 180R. 180R是局部電流負回授,增大屏內阻180*(1+A)=180*( 1+1.8)= 500R
  5. 最要考慮的是高頻率端因為4屏 並連,輸入電容猛增4倍,高頻端相對縮減4倍。如何維持高頻不墜,才是要務。








4屏並連,通過了上面提的4點之後,最大的問題在於 第5點 :
如何保持高頻率不會衰減。

驅動前級直接交連進入 6082 因為沒有接'柵漏電阻",交流訊號只看到 6082柵極上的電容。

驅動前級的輸出阻抗 R 跟6082柵極上的電容 C 電路學裡形成一個
Low pass filter 低通過濾
它的 cutoff frequency 截止頻率 f-3db=1/2-pie*R*C
隨著頻率 f 升高,經過 low pass filter 低通過濾的訊號 以 -6db/Octave衰減,每8度音程衰減 6db
而在 f-3db的時候,衰減的程度最厲害,斜率成 45度角。
終至高頻被電容完全吃掉了, 只有 "低於" f-3db的頻率才能過關、放大。






RCA把grid plate direct interelectrode capcitance 8 uuF 分開列出
因為有 Miller Effect米樂效應, 8 uuF放大 約 1.5倍,加上本身的電容,一起要算
8*(1+1.5)= 20 uuF
input 6 uuF我滴解讀是其他對陰極、電熱等的電容
加起來 單屏是 20+6=26 uuF
4屏 並連 ,C = 26*4=104 uuF


截止頻率要取多少?
我看近代單端機,測得 Frequency response週波數特性,以1kHz/1V當 0dB時,沒加上負迴授時約在 70kHz上下。

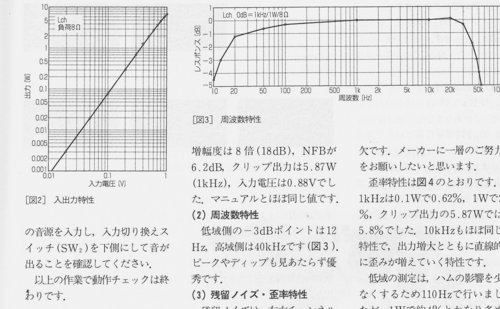

貼上些實例:
















這是整體的表現,進入 6082柵極時應該還要好,因為輸出變壓器OPT還要折損一些。

如果把截止頻率訂在 f-3db=140 kHz的話,20kHz是衰減多少 dB?
按照 BBC退休的Mr. Morgan Jones大作裡,計算 LowPassFilter, HighPassFilter有下表可查:





如 LPF, f-3db= 140Khz, f/7=20khz 是 -0.09 dB
理當夠用了。


代入 f=1/2*pie*RC , f=140k, C=104uuF
得到 R = 10900r= 11kr
4屏並連 就需要驅動級的輸出阻抗小於 11kr, 才能確保截止頻率高過 140khz





畫一條水平線 屏電流 上限Ia=200/4=50ma, 屏電壓上限 Va=250V,柵極偏壓 Vg 估計約 125V
這一條水平線就是維持 屏電流 50ma之下,靜態工作點可以選取的範圍。

OutPut Transformer OPT 1250/16/8/4
拿 8R喇叭接1250/8時, 6082的屏負載是1250R,兩屏並連反映出來變成1250*2=2500R
4屏並連時,反映出來變成
1250*4=5000R

如果改接 1250/16,可以減半。4屏並連 是2500R

Va越高,Vg下得越深,在歸類為Class-A1範圍可以容許更大的訊號擺幅,得到更大的輸出。
因為大輸出是功率放大的目標。

如果Va對半 =125V,Ia=50ma, 則估計Eg=-53V.

如果Va一樣對半 =125V,但是只用兩屏,Ia=200/2=100ma, 則Eg=-43V
輸出功率會更小。





依照廠家建議,多屏並連,陰極要塞個電阻
100ma 用 75R
50ma 用 150R

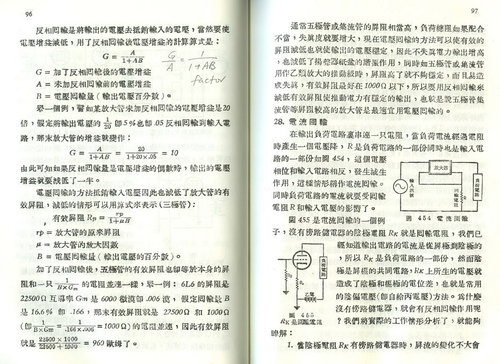

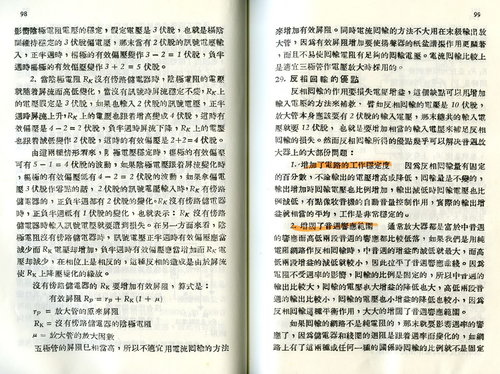

這個電阻,因為局部負回授,增加了6082管內阻
例如 (1+A)*150R= (1+1.6)*150= 390R



Rp=500R( Eg=-125V, Ep=250V時), 變為 500+390=890R

這是以 提高管內阻換取安定性、平衡兩屏電流的差異。

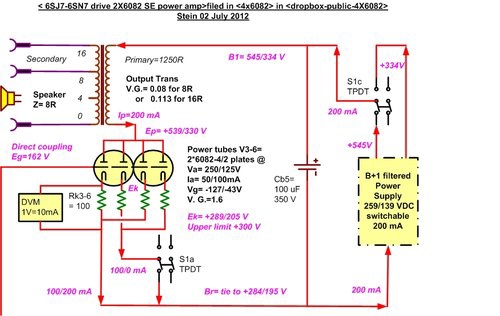

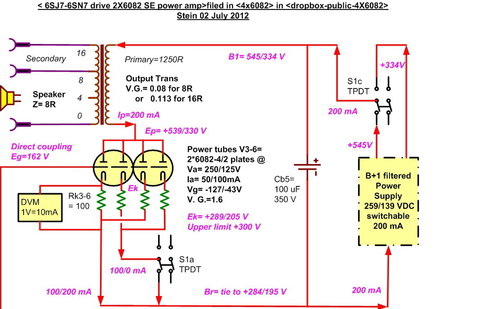

6082的功率部分,就規劃成這樣:

直接交連進來的驅動電壓固定在 173V
這樣在最大 Eg= -127V時,6082陰極電位不超過上限 (173+127)=300V

變化Br電位,就改變工作的Eg.
最高 Eg= -127V, 最低 Eg=-43V
允許輸入訊號 127V/1.4= 90 V-rms

輸入訊號 最低也要 Eg=-43V/1.4=30 V-rms

一個有 110/220VAC 入,220VAC出的 電源變壓器,額度 75VA以上,應該可以應付。

這個 TPDT (3極雙投)切換開關,比較麻煩,因為機殼分開兩個,接線會拉長。

6082屏流會是 50ma 4屏並連, 也可能是 100ma、雙屏並連。
陰極電阻折衷為100R

這樣的單端機輸出功率多少?
暫時不計較,做出來才算。





問題變成:
如何做個驅動級 輸出高過 90V-rms, 內阻低於 10kR?



2012年6月17日 星期日

漫畫家休假去了


自由時報上的自由廣場,已經連續好幾天沒有出現漫畫了。
漁夫、獵人、彭老大們,可能集體包遊覽車旅遊去了

2012年6月9日 星期六

Earphone amp in MyAv

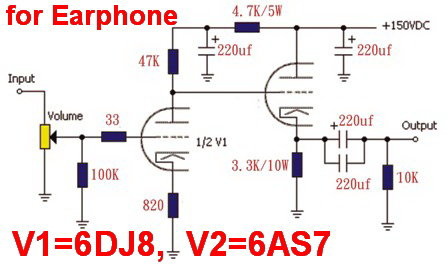

MyAv有下面的實做 :




分析線路:





6DJ8用局部陰極 電流回輸,6AS7也用局部陰極 電流回輸,而且是百分之百回輸,就是所謂的陰極隨偶輸出cathode follower





6DJ8局部陰極電流回輸之後,屏內阻由 2.7k增加為


0.82KR*(1+33)28KR


放大倍數V.G.= 33*47k/(47k+28k)=20


犧牲放大倍數 換取 傳真度、長期穩定度。





問題在於用在耳機的<<150歐母低阻抗 無法匹配 本機的>> 150 歐母的輸出阻抗





我提兩個治標方法:





1.


輸出電容跟耳機之間插入 一個電阻,大約200歐母上下,提高負載電阻,但是犧牲了動態輸出。6DJ8可以加旁路電容,取消原本就不大的局部回輸。





2.


換湯不換藥:


6AS7局部陰極 電流回輸 換成

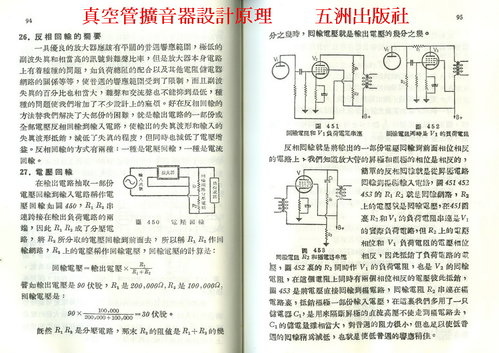

局部陽極 電壓回輸,所謂的 P-G回輸,陽極隨偶輸出 anode follower


陽極負載電阻可以直接用低值330歐母。


P-G回輸降低了輸入阻抗,造成 6DJ8 較大的負擔,因此儘可能工作在大電流。

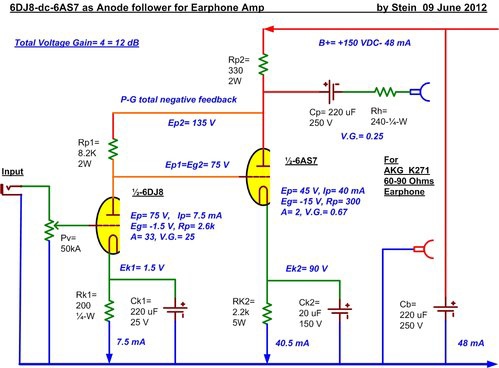

線路如下。


B+可以負擔之下,不妨提高到 200 V,有助於輸入、輸出的寬裕度。但是需要把


2.2k-5W陰極電阻,調整為 2.7k-10W





6AS7一樣是百分之百的負回輸,不換藥,但是回輸在陰極跟在陽極,已經換了湯,究竟有什麼差別。


不試有誰知。





















2012年6月4日 星期一

Color or black-white



人生是彩色的還是黑白的?

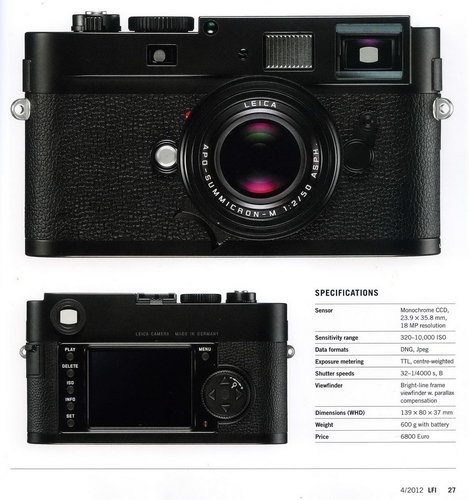

Leica 剛推出了
M-monochrome
賭很大

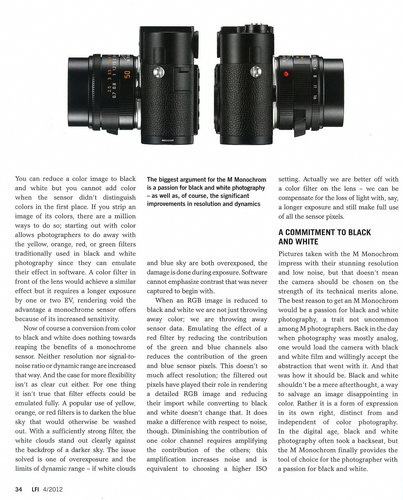

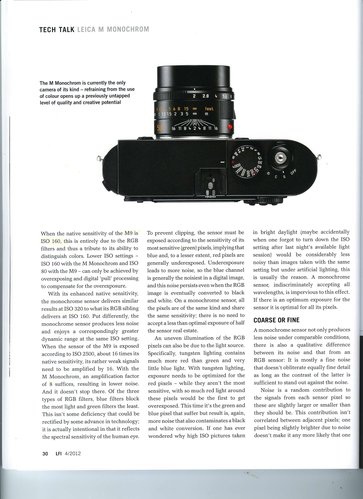

看到 Leica Fotografie International貼出來的照片,黑的很黑,白的很白,纖髮畢露,缺乏中間的灰色調,毫無美感。
