1. 設計的目標：
1. 輸入靈敏度大於 300 mV-rms per Watt output
2. 雙屏併聯或4屏併聯，降低輸出阻抗，增加damping factor
3. 允許的話，只要一段放大兼驅動。不得已的話 配上cathode follower
4. 直接交連
2. 受到的限制：

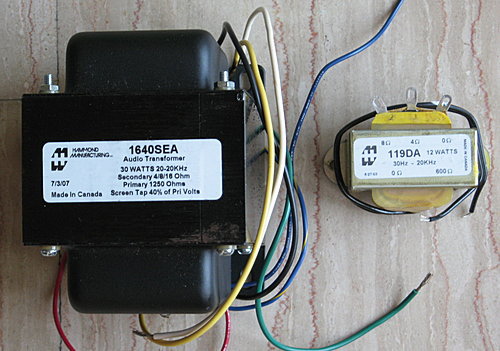

1. 手上有的Hammond輸出變壓器 max. DC bias飽和直流 = 200 mA
2. 6082陰極跟燈絲的電位差，尖峰值不超過 300V。因為燈絲是直接串接到市電交流110VAC，電位最低是 0 V, 因此陰極正電位不能高過 300 VDC。
3. 手上有4支 Hammond choke 1.5H限制電流200 Ma，max. 400 VDC，1支Hammond choke 2H, 100 Ma, 但是max, 300 VDC

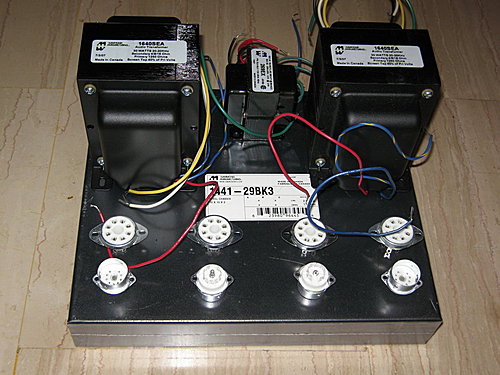

4. 備有的機殼長寬 10x12吋，高度只有2吋
3. 路線之爭：
線路不是問題，路線才是問題。
設計的線路拖了一年多，主要是路線的方向猶疑不決，路線決定了，線路就迎刃而解。
目前首選還是沿用已經運作一年多的直接交連6AS7G」三兩機」
只把6AS7G單屏改為6082雙屏，屏流加倍。每聲道花費掉一對12AX7 + 6082。
另一對沿用串流穩定B電壓、緩慢啟動B電、供電低內阻的好處。
另一個選擇是4屏併聯，每聲道花費兩支6082，放棄 12AX7+6082串流穩壓的功能。
因為6082屏流減半，偏壓增大，可以換得較大的輸出功率，6082的靜態耗熱降低，壽命延長，Damping factor增倍，低音控制力好。
但是4屏併聯，必須用到cathode follower或SRPP，增加線路的複雜度，例如 12AX7 + 12AU7或 6BM8三極/5極管，音質不見得有利。
4. 6082的工作點：
選定了2屏併聯的線路，屏流最大是每屏100 mA，併聯200 mA是輸出變壓器的上限。
B+因為是串流穩壓，來自6082的陰極要低於 300 VDC, 經過輸出變壓器的壓降約5V，到達屏極是 295 VDC.

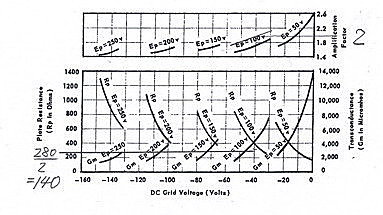

12AX7驅動的屏極電位（ 可能在 100-150 V 之間），6082的偏壓值 (可能在30 – 50 V 之間)，6082的屏壓 （ 可能在 100-150 V 之間）這3者要瓜分 295 VDC 相互妥協，以求取最大的功率輸出。

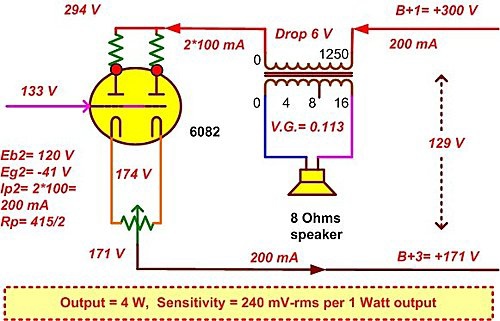

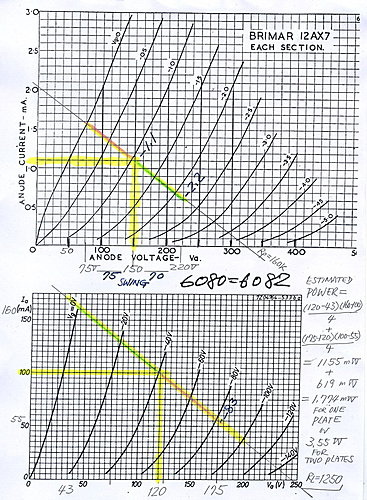

結果是 6082併聯工作 每屏電流 100 mA， 屏壓120 V， 偏壓 –41 V。
12AX7併聯工作每屏電流 1 mA， 屏壓138 V， 偏壓 –1 V。輸出功率約 4W每聲道。

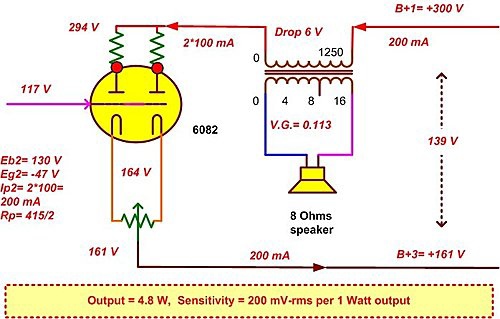

如果要用盡6082的熱耗 13W，則要屏流 100 ma屏壓 130 V, 當時偏壓= -47 V是可以取得 輸出功率 4.8 W, 但是12AX7屏壓受到排擠，只剩 295 – 47 – 130 = 118 V, 工作電流 0.7 ma， 偏壓 –1V, 輸出擺幅 +/- 70 V
6082是高互導，屏流敏感，容易左右失衡。需要用陰極可變電阻 （50-100R），調變兩屏的偏壓，量測雙屏電位，讓它們等電位＝等屏流，而調到左右相等的屏流。
換另一種線路，B+沒有regulating省下一對6082-12AX7，可以將6082 的 4屏併聯，每屏限住在50 mA，屏壓儘量提高到濾波choke可以允許的上限，偏壓壓低到12AX7-12AU7可以提供的上限。

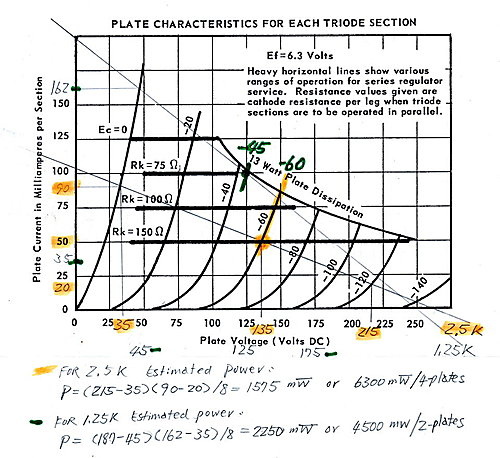

工作點 170 V- 50 mA, bias= -80 V 輸出約3 W/屏，4屏 共 12 W。
每屏負載 170*50 ＝ 8,500 mW << 13,000 mW， 算是65％很低的熱耗，平均調整屏流就不必了。

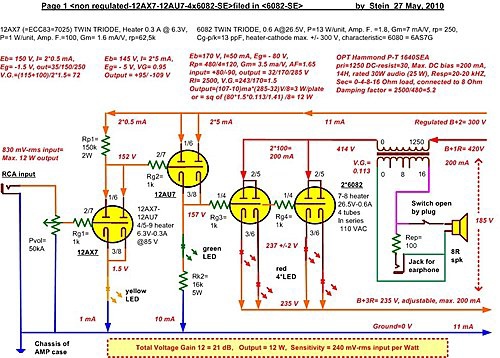

圖如下：
高互導的6082會不會引起震盪oscillation，沒有把握。
5. 直流高壓供電B+：
6082直流供電是高電流，需要 250 V- 400 Ma以上。 電源變壓器恐怕要超大，超貴、超重。

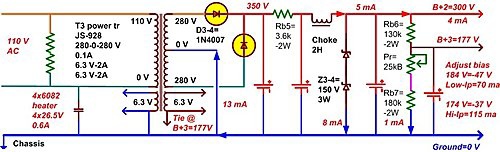

至於B+2. B+3. 沿用之前的zener 穩壓，做成可以調節B+3的方式，變化6082的偏壓值，控制6082屏流，讓它不超過100 ma/plate.
