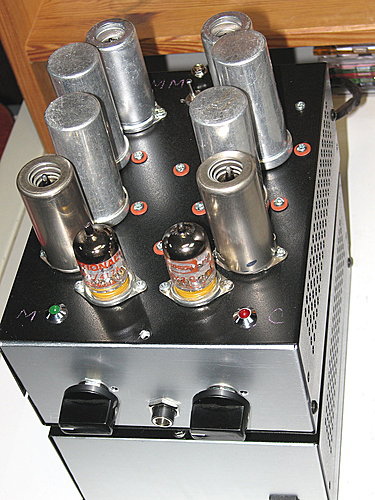

Earphone amp with RIAA-MM and MC input-part 7-敗機篇

用盡辦法還是敗下陣來。 機槍聲沒有了，但還是存在motor boating，汽船撲撲聲，無法工作。 包括增加B+的濾波電容22uF增為122uF, 6DJ8供電B+的濾波電容10uF增為57uF, 加上Zener 穩壓， B+供電路徑電阻提高，減低正回輸量 6DJ8試著加上局部電壓迴授 重排列6DJ8附近的位置，大副度縮短訊號路徑。 只能當MM輸入，RIAA衰減法使用。 繳械投降。

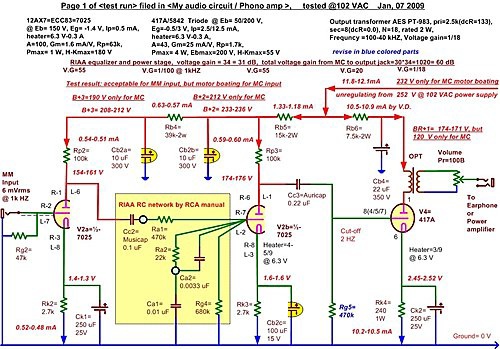

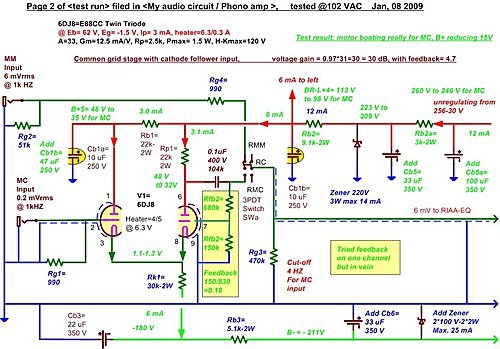

造成motor boating 之前提過是6DJ8第一段跟417A是正相 透過共用電源 回輸引起的。

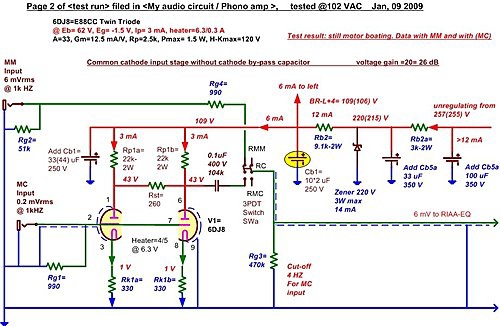

如過放棄6DJ8兩段cathode follower + common grid，簡化成一段，成為反相回輸，如下圖，希望能解決motor boating。

剛剛試機過了。

還是有汽船聲音，比較嗆聲，高一點的叫嘯聲。

真是難纏也。

最後一招：

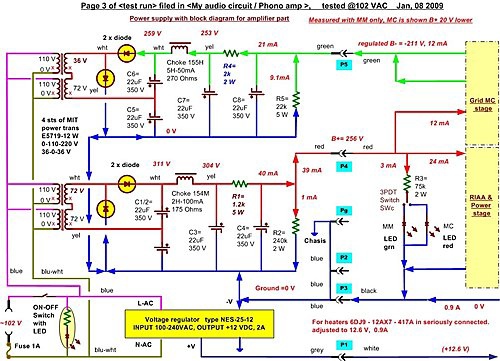

把不用的B- 電源改裝，專用於6DJ8.

等休養生息後再說。
