2008年1月31日星期四

測試端子當唱臂holder-1

測試端子、50 mm迴紋針、派克原子筆心、25 公克螺母

賤人出賤招：

還有一種端子，只有上半部、突出部分是壓扁再<衝孔> 2 mm 供銲接線，不是喇叭端子，我當作測試端子用的那一種，好像更好。
垂直與水平幾乎已在同一點了，上下不超過 3 mm，已經接近Colin 那一支DIY用兩支內六角螺絲調整的誤差範圍了。
2 mm孔再剉開大一點，上、下兩心更靠近了。
穿心的掛鉤稍微做<尖山>型，自己會<喬>定位，不會左、右滑動。
唱臂中心、左右剉兩個孔，跟這個端子的2 mm 孔成一條線，掛鉤可以穿過，自由擺動。唱臂可以維持水平。
端子底部鎖一個U型鋁片，插入唱臂桿前後鋸開的溝槽，可以固定。

只欠碳纖維管、漆包線、唱頭殼、鋁片、AB膠、等等。

等我去<馬扁>台語表示＜張羅＞的意思。

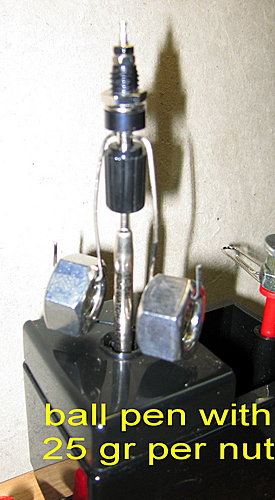

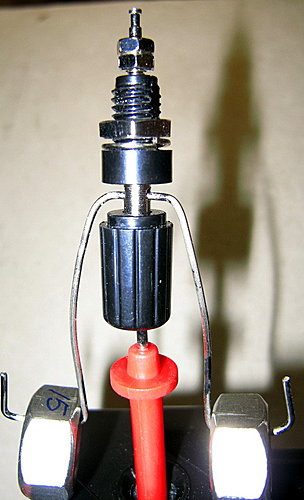

喇叭端子當holder-3

這端子底下用探針當支撐，上面距離約3 mm有喇叭2 mm直徑的穿線孔，可以用50 mm 大號迴紋針（直徑 1 mm ）當重錘掛鉤。

掛鉤、重錘的水平線跟唱臂期望能夠行成直角，維持唱臂從LP 外到裡移動時，不倒向一邊。

掛鉤跟端子不是固定的，而是可以自由轉動，重錘會像時鐘單擺(新生的一代要上博物館才看得懂吧？）照片上看的<前後>擺動。

重錘擺動的快慢跟掛鉤長度、重錘重量成平方比。長的、重的比較慢。實際用原子筆芯的樣品約每秒擺動2次，推它一下，要擺幾十秒還不停，探針的樣品不出10秒就停了。

2008年1月30日星期三

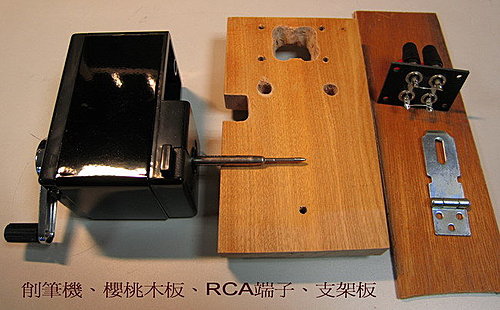

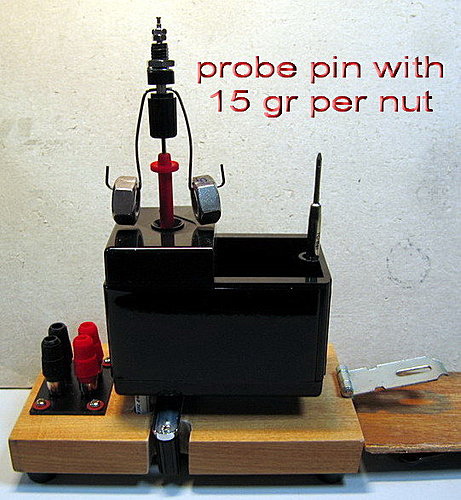

喇叭端子當holder -2

現在才知道櫻桃木很硬

RCA端組兩組併聯，方便分離唱頭連線

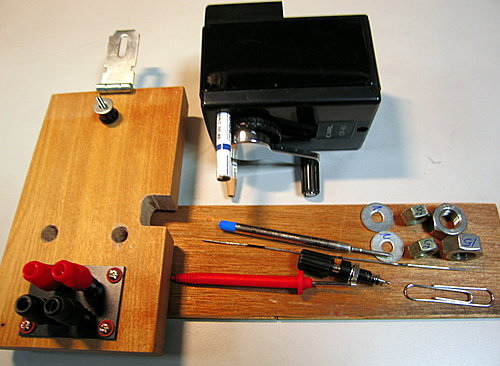

用上一支ball pen,一枝鉛筆，大號迴紋針

薄板跟門扣預備做唱臂支架，暫擺著示意

迴紋針要折得準、平衡，不容易

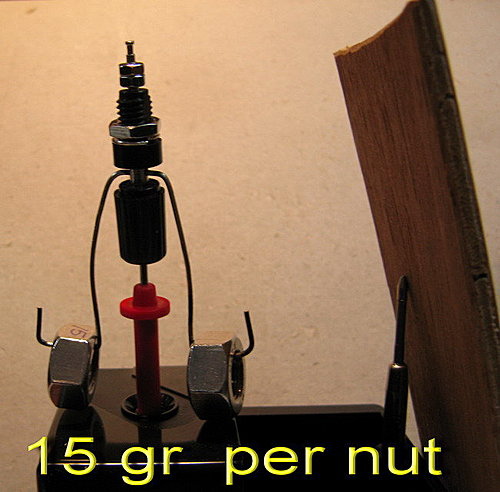

15 gr 螺母好像不太夠

原子筆ball pen圓頭跟探針感覺不同

忙了一天

2008年1月29日星期二

喇叭端子當holder-1

大師Colin對的看法是：

Colin

註冊時間: 2007-01-14
文章: 579
來自: 南台灣 - 高雄

發表於: 星期一一月 28, 2008 2:11 am 文章主題:

0.5 g 一定會影響循軌，若是不影響循軌一定有轉動慣量影響針壓，但若是手工打造，上述缺點可以忍耐，而且一定贏過現有唱臂的高音段，100% 贏過，給你掛保證。

<我發表的金雞獨立>唱臂承載體holder是360度全方位轉動的，影響噹然也是全面性的。主要就是唱臂＜水平上下＞跟＜左右擺動＞同等對待。
我現在採用<勇士走鋼索>的方法，去掉＜水平上下＞，把水平回歸給唱臂針壓、對重去管理。但這已經不是單點支撐了。
最方便的是拿現成的喇叭端子，內頭有個深洞、延伸到上頭固定唱臂的中心水平線上。
照片是示意而已。
照片這個<博士端子>，底孔深、超過＜耳洞＞，會跟探針打架，照片是繞線的不好。
要試的話還有<學士>端子，底孔沒有超過<耳洞>，不必繞線，直接穿過耳洞，<耳鎚>才能自由擺動。
我有<學士>端子，但是裝在機上，不好拆下來照相。

請看下：

金雞獨立-4

Stein 發表於: 星期一一月 28, 2008 9:27 pm 文章主題: Re: DIY一支金雞獨立的唱臂承載體holder

踏破鐵鞋無處覓，得來全不費功夫。
Alaska遊輪的紀念玻璃酒杯，有3吋深，用2B鉛筆撐著。
用削筆機夾住，可以調上調下，調VTA。

背景是Colin 的 Twins 換了網罩。

Colin 寫到:

快快快，動手去，

過年就可以有事做了，有沒有缺唱頭蓋 ? 我可以提供，長度跟孔徑給我就行。

Stein發表於: 星期二一月 29, 2008 12:00 am

1.
臀部裙腳必要時繞上<虎拉圈>細的銅線，細的容易調。對重也是。
2.
頭蓋可以自己木頭雕、鑽一個，要輕、但不能太薄、防共振，偏頭角會自己算。
3.
釣魚桿想用3支雨傘標、黏死成一支，2支靠在杯底，跟杯底用絲線綁起來，唱頭、唱臂比較容易一起對準<Azimuth>北極星定位。Colin單隻魚桿，不知道如何調的？
4.
請教漆包引線幾號好？我已經買、還沒到貨的AWG # 40（直徑3/1000英吋、1英呎=1歐姆）會太細嗎？AWG # 30（直徑10/1000英吋、1英呎=0.1歐姆，直徑差3倍，電阻差10倍）.
5.
唱臂裡一定要4條引線嗎？省一條共用線行嗎？
6.
引線到RCA固定端子是否要圈幾圈，像彈簧一樣、比較不會扯動唱臂？

Colin回答 Stien,

3, 你忘了我的唱頭蓋可以旋轉，對北極星沒問題

4, 我的漆包線是 0.1mm，直流阻抗大約是 1.5 ohm / 40cm，跟你的 40 番應該差不多，若是不好買，可以寄一些給你。

5, 不可以共用，會哼

6, 配線路徑規畫好，對唱臂的活動影響就會降低很多，不必繞圈圈。

2008年1月27日星期日

金雞獨立-3

發表於: 星期日一月 27, 2008 3:22 pm 文章主題:

小郭寫到:

其實上圖我看的有些糊塗了,唱臂的幾個重點:
1.唱臂中心點與軸心支點最好是在一個點上(水平與垂直交叉點)
2.唱臂水平移動軸要跟唱頭偏角成一致的角度
3.唱臂與唱頭蓋重量越輕越好,但鋼性要夠諧震頻率要低
4.敏感度要足夠,用吹氣或用手能輕易轉動都不算敏感
如果違反這些原則,這個唱臂可能不會成功,或是一支好的唱臂

反應有正有負，我再定性、定量分析一下。
這對我已經不只是操腦brain stormed，而是洗腦brain washed了。

誰來救救我？Help !

P.S.又及：
我的中學老師跟我說：書讀千遍、其義自現。
Colin部落格前幾天發表DIY唱臂(二)，我要回應時一直掛不上去，讓小郭搶了頭香。後來 e-mail Colin回答我幾點。
他提到：

當喜歡的唱頭出現時，根本不需要考慮重錘的位置，給他"喬"到最前面，加重量給他就對了，不考慮調整的不便，

我根本沒在量針壓，用手惦一下差不多啦，

0.6 ~0.9 g 時，唱臂幾乎拿不住，左右橫移時，舉臂條 ( 唱頭旁邊那根 )幾乎會從手中滑落，要緩慢移動，

超過 2.5g 我的手就會知道，

將重錘調到兩個中間就是 1.5 ~1.8 g 了，我大多數喜歡調 1.0~1.3 g 間，

別忘了，還有耳朵可以監聽針壓對不對，所以調整沒問題啦，

實際考試過，我的"右手秤" 誤差大約是 0.2 g 左右，

Colin手提唱臂上千遍，我輩大概只能誤差 0.5 g，以此推論，F=0.5 g的金雞還有一線希望喔。[/b]

金雞獨立-2

發表於: 星期六一月 26, 2008 9:56 pm 文章主題:

小郭寫到:

我覺的應該不可行,Why......
1.杯身太長重心太低,影響靈敏度....正常應該再軸心附近,最好是剛好在軸心,除非杯子很輕,不過若太輕就沒有平衡的效果了
2.有可能針尖一碰到唱片後左右水平就偏了, 除非針尖跟唱臂中心成一直線
3.杯底中心點太淺容易滑動,一滑動到時後就慘了
大概就是這些問題,我想結果應該會上下左右晃來晃去(未接觸唱片時),你可以考慮用走鋼鎖的勇士手上拿的平衡棒的方式,用一根2頭有重鎚的桿子來平衡左右(重鎚要跟軸心平行),可解決第1個問題

多謝一起操腦。
1.2 點：

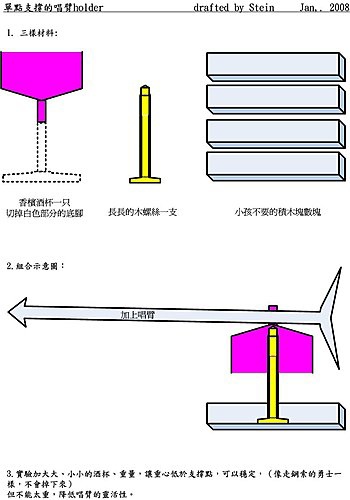

正是要實驗求證的地方。照理只要調到水平時，重心落在釘錐中心跟支點底下就可以。見下圖。

3點：
前圖示意而已，不一定要香檳酒的錐形3角杯。容易找到就好。
如9腳長管6BM8上頭真空抽頭的<肚臍>，裡頭好像是凹進去的，底下環形切掉，想辦法套上鉛環、鐵環、銲條之類的咚咚上
去。
真要做的話，應該請工廠，用鋁片、銅片，＜車旋＞一個，如下圖一樣。中間打＜十字＞的是理想的重心所在。

走鋼絲的方式，我想過：兩個重錘要維持跟軸心平行就要多出兩個支撐點，像Colin的一樣，已經不算金雞獨立了。

現實世界裡，嚴格來說是沒有<單點>支撐可以達到靜態平衡的，當然動態可以。

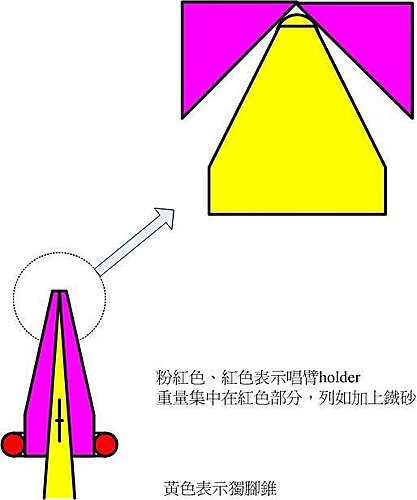

我把尖錐圈記放大，改貼圖就清楚了。
靜態平衡最少有3點支撐，成球面樣子，是靠摩擦力才不至於滑倒的。所以我只敢說是：金雞獨立。獨立的雞腳有爪。
