2008年7月23日 星期三

直接交連6AS7G-part 9






從起意構想,經過實做,改機,超過3個月了,理應寫個完結篇。

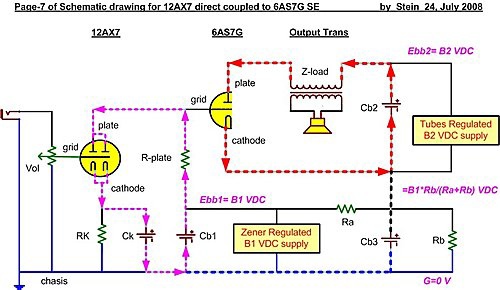

這樣的架構,簡化成下面的線路圖。


雙屏plate併聯的12AX7 負載電阻R-plate透過兩個電容Ck,Cb1構成一個電壓放大迴路。對於20-20kHZ音頻訊號來說,電容Ck-Cb1是短路、無阻抗的。這個迴路用粉紅色的箭號虛線表示。


6AS7G功率管經過輸出變壓器output transformer反映喇叭回來的阻抗 Z-load(1200R)以及電源供應出來的Cb2,形成另一個電流放大迴路(電壓縮小為0.12)。這裡是用紅色的箭號虛線表示。


這兩個迴路在12AX7-plate跟6AS7G-grid<相碰掛鉤>,另一頭在Ra-Rb-Cb3<交會>,因此訊號迴路是透過Cb3<交連>的。


要是把Rb拿掉、剪斷,即使Ra不動它(拿掉後,Ra沒有電流經過,可以視同短路),或者只是把Ra短路,也會回到當初起意構想的架構,訊號直接透過Cb1<交連>了。




基納二極體Zenner Diode穩壓的B1 VDC提供12AX7需要的直流高壓Ebb。這裡B1=Ebb設為250 VDC.


在R-plate=42K,Rk=1k之下,12AX7的工作點接近 Eb=200 V, Eg= -1.5 V, Ip=1.5/2 mA。


當RCA輸入訊號經過Vol音量衰減到擺幅 正/負1.5 V時, plate輸出負向擺幅約 -100 V不到 (由工作點 200 V降低到50V, 因為電流變化(1.45-3.8)mA乘上42kR=-98 V),正向擺幅約 50 V不到(由工作點 200V增加到 248V, 因為電流變化(1.45-0.3)mA乘上42kR=48 v)。電壓放大倍數平均大約是50。


這樣大的非線性輸出,是因為R-plate設得很低、降低了12AX7的輸出阻抗,這裡大約是18kR(62k*0.5//42k),以便換取較好的高頻,可以接近200KHZ (假設一些潛布電容、米樂電容等等,加起來不到50pF為準,計算得知)。


我沒有把R-plate設在高值,提高放大倍數,做線性輸出,而對這樣低的50倍電壓放大、這樣高的非線性輸出,有持無恐,乃是底下說的6AS7G工作點在<低屏壓、低偏負壓>有關,而6AS7G本身也是非線性,可以補償回來。


6AS7G的工作點是由管(12AX7-6AS7G)穩定電壓B2 VDC提供,經由Ra-Rb分壓作用,壓低了陰極電位,也就減低了柵極負偏壓。


這裡B2=Ebb設在120 VDC。由於Ra有25 V的壓降,偏壓工作在以-40 V為中心工作點,靠著volume的調音量,變化 正向可以到 0V, 負向可以到-120 V,沒有柵極電流(class-1),沒有截止電流(class-A),滿足Class-A1的條件,輸出也線性化。推算輸出功率約3W。

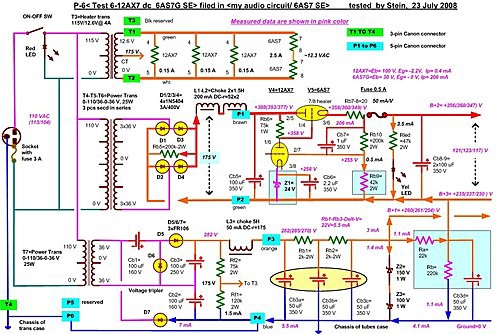

實際測到的電壓值如圖上的粉紅數字。


藍色區塊是最後更改的另件。因為B2電壓要求下降,CLCLC整流改為LCLC。


12AX7的Zenner由75V降低為24V,以維持工作電壓。


塞進Rk2是為了測量電流。根據測試8支6AS7G的結果,拿掉應該也沒事。









實測8支,列表如下。


黑色是改機前,紅色是改機後正常供電壓110VAC,藍色是低電壓104VAC。


不怕供電低,只怕Sovetlana互導值較高,供電高過115VAC時會燒管.



Tube no.


@ 110 VAC


B+1= (258)260 V


B+2= (436)356 V


DC to 6AS 7G = (178)121 V


@ 104 VAC


B+1= (253)254 V


B+2= (431)347 V


DC to 6AS 7G = (178)117 V



Eb V


Eg -V


Include Self-bias


Self-bias -V


Ip mA


Eb V


Eg -V


Include Self-bias


Self-bias V


Ip mA


#1 GE


168


-75


-9.3


62/62


167


-73


-9.3


62


116


-40


-2.5


102


114


-37


-2.0


86


#2 SVET


167


-77/79


-10/11.4


67/76


165


-74/75


-10.4/12


69/80


111/109


-39


-2.4/2.9


100/121






#3 SVET


168/166


-76/77


-9.5/10.8


63/72


167/166


-73/74


-10.0/11


67/73


114


-39


-2.4/2.7


100/111


107


-36/37


-2.2/2.7


93/112


#4 RAYT


168/168


-77/75


-9.9/8.5


66/57


167/168


-75/73


-10.6/9.7


71/65






111


-36


-2.4/2.2


100/92


#5 RCA


170/171


-74/74


-8.0/7.8


53/52


170/169


-71/71


-8.5/8.5


57/57


120


-40


-2.3


98


115


-37


-2.2


92


#6 RCA


170/172


-75/73


-8.7/6.4


58/43


169/171


-73/70


-9.3/7.0


62/47


122


-39


-2.6/2.0


108/83


116


-34/36


2.3 /1.9


96/79


#7 RCA


171/175


-73/73


-8.0/5.0


53/33


170/174


-71/68


-8.4/5.3


56/35


127


-39


-2.5/1.7


104/71


120


-36


-2.3/1.5


96/65


#8 RCA


166/167


-76/76


-11.4/10.5


76/70


165/166


-75/74


-11.4/11


76/72


115


-40


-2.7/2.5


113/104




2008年7月16日 星期三

直接交連6AS7G-part 8




改善:
不甘心的話,捲土重來,回到原來的固定偏壓,但是把6AS7G偏壓跟12AX7<脫勾>, 工作點降低到125V,接近RCA原來建議的105V。

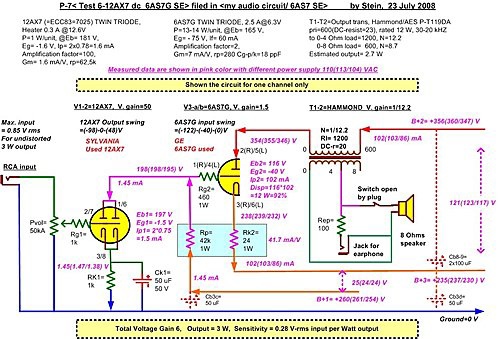

更改下線路圖,藍色框記部分。
Rk2=20R當作測量電流,有8%的陰極電流負迴授。6AS7G管內阻由280R增到340R。







12AX7工作點畫出原來的47k*2跟更改的39k*2供比較。39k的輸出阻抗比47k低 0.83, 高頻延伸上12%, 但是輸出擺幅由(85+60)=145V減低為(88+65)=153V,低了5%, 意即一樣推出1W,輸入要增加5%。

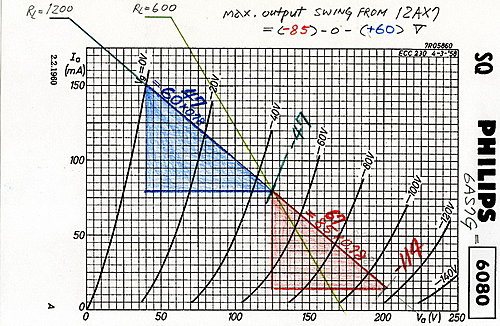

輸出擺幅紅、藍兩色永遠是非線性、不等值的。
列如78k負載線上,紅色擺向負值高到85V,藍色擺向正值是60V而已。
(曲線圖水平刻度是12.5V/刻度。算一算幾格,乘上12.5V得到輸出擺幅)

工作點如果改為200V屏壓, -1.25V偏壓,2*0.65=1.3mA屏流,輸出會是 (70-0-50)V, 也是可以應付(見淺綠色2*47k=97k負載線)。原來250V的Zenner穩壓,換上200V就可以了。





12AX7非線性的輸出,在6AS7G同樣非線性<反相>上,得到補正,紅、藍色 兩個3角形接近一致。
因為12AX7提供的輸出85-0-60V擺幅是超過6AS7G需要的偏壓擺幅,需要依靠音量volume調低下來,才能在class-A1(甲1類)的範圍裡工作。
圖上依照比例0.78 把(60-0-85)縮減到 (47-0-114) V擺幅,藍、紅色區裡了。
功率輸出估計:
藍色區:(125-40)V*(150-80)mA/4=1488 mW
紅色區:(200-125)V*(80-15)mA/4=1219 mW
合計=2700 mW=2.7瓦
另一種算法:
(200-40)V*(150-15)mA/8=2700 mW=2.7瓦

OPT改接Rl=600, 失真大、damping factor 小,不容易保持Class-A工作,也許<大聲>一點,但是整體來說,不好。





經歷的過程,詳細解說如下文:





這機子用的管子低賤,機殼、電源變壓器是made in Taiwan的便宜品,一天操它8小時,過了十幾天沒事,卻一直沒有命名、報戶口,是因為還有改善的餘地。


下面簡化的線路圖P-5-schematic drawing基本架構裡訊號途徑我刻意用<斑馬>線顯示出來。


驅動放大的12AX7流經負載Rp,透過Ck-Cb1(對於交流信號而言是短路的),形成一個環圈。


功率管6AS7G則是透過OPT-Cb2 形成另一個環圈。


這兩個環圈由12AX7的屏極跟6AS7G的柵極直接掛勾、交連起來。


直接交連低頻沒有受到電容、電感的限制。


高頻因為12AX7跟Rp形成的輸出阻抗相當高,6AS7G搶不到高頻,讓高頻經由<米樂Miller電容>,丟失了一部份。大約在200kHz以上就難保了。


降低Rp可以保有高頻,但是失真大、放大率小。Rp=47K是折衷值。


提高B+1、Eg1可以容許較高的輸入電平。250V-1.4V已經少有改進的空間了。


6AS7G由於完全固定偏壓,長期運轉不可靠,務必插入10V上下的自立偏壓Rk2/Ck2穩定下來。


因此如同page 2現有的回路裡的Ip1-Rp,可以定案。




這個架構有先天上的一點缺陷。


12AX7一定要在class-A1(甲1類)工作。意即最大訊號擺幅之下,電流不會截止(A甲類),柵極也不會有電流(1類)。


6AS7G的靜態工作偏壓是等於Ip1*RP,接受到的偏壓變化當然也是(交流電流Ip1*Rp)。既然class A1不允許Ip1等於零mA,總是保留有那麼一點點mA,12AX7的輸出,高電壓的那一頭永遠少那麼一點xV。而低電壓的另一頭因為Rp低引起的失真,會超過2倍的Ip1*Rp. 這在part-3, part-6有具體的數字說明過。




這裡再貼一張12AX7負載線跟輸出擺幅的圖。
紅、藍不會等值。




就是說6AS7G擺到高電流那一頭永遠缺掉小一塊,無法充分利用。完全固定偏壓時,還無所謂,但是插上10V自立偏壓時,雪上加霜,就平白的掉了一塊。


我的解法是把兩個圈環脫勾,讓6AS7不再掛到B+1, 而是掛低一點,補上Rk2*Ip2的部分,還可以加上xV保險。


原來是p-2圖, 插入一個分壓R-R/C後,就是p-3圖,取下藍色的分壓部分,就回復原來的面目。


因為6AS7G偏壓取低,Ip2增大,B+2也要配合減低,以免超過13W。




p-2的例子,12AX7輸出擺幅約不到88V-0V-65V,而6ASG偏壓值是75V, 一頭不足10V以上。





p-3的例子,12AX7輸出擺幅一樣不變,是88V-0V-65V,6ASG偏壓變化也一樣是65-0-88V, 但是靜態工作偏壓值移動到-62V, 比在-75V有較高的互導、較好的線性、較高的輸出功率。


應該值得更改。




要是重新來的話,可能改用拆機下來的另一對OPT ONE ELECTRON 1600-4/8,DC-r=220R會發生電流負迴授的功能,壓降17V, 超過廠家建議的最低15V,應該可以不要混合偏壓。


如下圖 p-4












相同的作法拿來直交2A3會是這樣。












2A3的工作點是依照廠家公布建議的class-A1 @ 250V- -45V- 60mA-output=3.5W

12AX7輸出擺幅約有 70-0-55V (參見12AX7曲線圖2*47k-200V淺綠色的負載線) 對付2A3的-45V理應有餘。


2A3可以固定偏壓,OPT有DC-r=200R,Rk2/Ck2應該用不上。











如果按照RCA-45做另一台會如何?









12Ax7負載Rp取低一點,擺幅80-0-60V還夠,失真度在45上可以補回來一點。
不過45廠家好像建議自力偏壓 也許要動用到 Rk2/Ck2 混合偏壓。






要是直接換插2A3, 當然也可以,只是工作點遷就了45,<大>材小用。


那就要改接1600/8輸出,N=14, 功率大一點。





RCA建議的靜態工作點250v- -43.5V- 60mA, Rl=2500, 屏散熱=250V*60mA=15W達到額定上限。

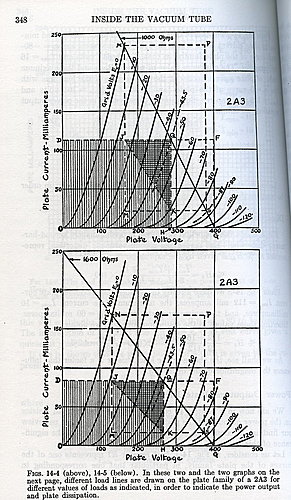

上圖負載分別是Rl=1000, Rl=1600,


一樣 偏壓 -43.5V,但是屏散熱超過15W很多,因為取的電流太高。是刻意拿來說明屏散熱的。


ODQH包含的面積(有直立格線、陰影)是靜態之下,屏散熱值。


在有訊號的動態變化之下,JQK(有直立、水平格線、重陰影)包含的3角形面積大約是MNPS(最大的點線長方形)面積的8分之一,也就是一般用來計算輸出功率的電流變化乘上電壓變化的8分之一。


動態這時候,屏散熱值是要扣掉JQK的3角形功率輸出,比靜態時少這一塊,移交給了輸出變壓器。


可以說:


動態時管子比靜態時<冷>一點。管子靜態時最熱,音量開到最大時最<冷>。


設計取工作點時,只要靜態時散熱不超過額定上限,開大音量,不會更熱,<安了>。






















2008年7月10日 星期四

Output transformer PP and SE





做過的輸出變壓器OPT 破銅爛鐵一覽 Hammond 1600系列規格,見最後價格表。






現役單端機用上最大的OPT 1627SE- 25W-2.5k/8- 重量5.3 kgs

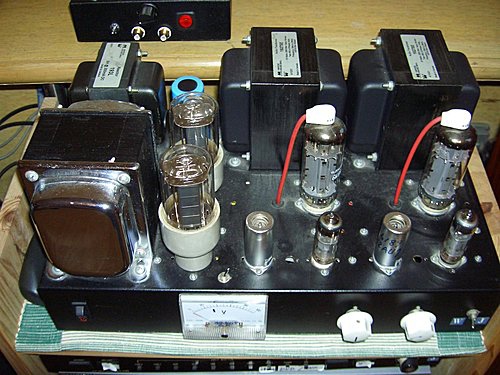

12AU7放大、容交6BM8(3極放大、5極3接cathode follower)直交6KG6A(=EL509)-10W.

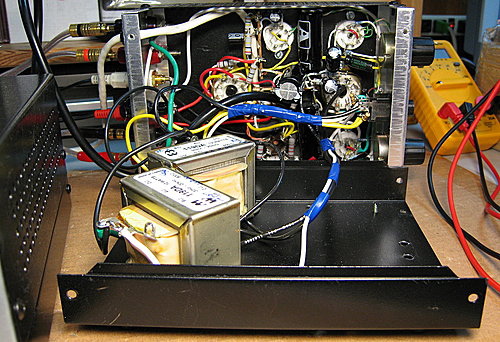

1627SE上面擺兩個小OPT供比較。





這兩個小變壓器側面、上面照。
這最小的OPT是Surplus<廚餘品> 2W, 2.5k/8, 100HZ-40KHZ
119DA不是Hammond 1600系列。是為某客戶打造的。









<3支全壘打>,6BM8,3極放大、直交5極3接,單端機,用<級間變壓>Audio Interstage A 8037 當作OPT。
3W- 5k/3.2R- 100HZ-15kHZ


Hammond的鋁殼10" x 6",送給 喜愛棒賽的<不笑兒>




6V6-PP機 OPT用Hammond 1620. 20W-6.6k





<小便當機> ECC99(JJ-雙3極)PP機 用Hammond 1609, 10W-10k


7" x 5" Hammond機殼,不及A4雜誌的一半大。


電源變壓器是made in Taiwan自偶0-110-220V。


送給了同事Annie。我要她麻電的時候就退件。聽了兩年沒事。


在送出去之前,我弟弟拿去,先叫他太太試過,不麻電。






<保不當機> ECC99-PP-Hammond 1608-10w-8k
送給 合夥人Gary.





<大便當機> ECC99-PP
先做單端、PP同機比較。
Hammond 125J是一般PP-OPT通用品 8W-初級2.5k或4k,次級6/8R 或3.2/4R




以PP定案的<大便當機> ECC99-PP,留有接耳機、切換開關。電源變壓器外掛。


送給在美國唸書的Yvonnie。有把手提著走。








最小的25mm OPT用在71A上(左下角的在水泥電阻旁邊,左上角的用紅膠布貼著)



5842單段單管放大、耳擴、喇叭兩用<百鑽機>

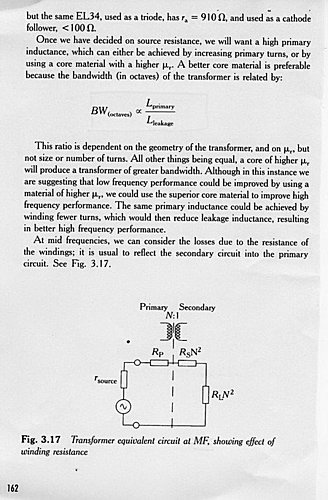

有關OPT的分析,出了Langford的Design Handbook枕頭聖經本,我看是這本英國佬Mr. Morgan Jones寫的最詳細了。
















上面提到的3個小OPT。


左邊的<級間變壓>Audio Interstage A 8037 當作OPT。


中間的用在71A以及耳機擴大、唱頭擴大機、5842耳擴、喇叭兩用機。


119DA用在耳擴、6AS7G單端機。











6V6-PP<狗頭牌>原材料


OPT Hammond 1620- 20W-6.6k




6V6-PP<狗頭牌>完成機。


Hammond power trans 額定200mA-只用160 mA, 但還是很燙手。留著自己用。3極接法是很正典的聲音,推Colin Twins 或Harbeth LS-3/5剛好.










8支JJ-ECC99雙3極管,SE<發不久機>


用美國<個體戶>出的ONE ELECTRON type TUBT-1


8H-1600R-160 mA.


高音好





EL509單端,shunt-feed。


前頭兩對一樣大小的ONE ELECTRON。


一對Audio Choke當負載,另一對1.6k 透過電容當OPT


後頭超大的made in Taipei電源變壓器,涼涼的。






6BQ5=EL84 PP機。


原做超線性,經過Colin加持,改為3極接法。


Hammond 1600 PP-OPT系列裡最小的. 10W-8k




MM唱頭RIAA等化、擴大機





推出去斬掉的5球10燈單端機






黑黑的ONE ELCETRON 1.6k 比Hammond 1627SE小很多,但還是比白白的Hammond 119DA大。


用在6AS7G。





價廉物美Canada專業大廠出品。


早先的定價以調漲15%。












2008年7月2日 星期三

直結交連6AS7G-part 7

July 05, 2008更新

字體放大的page

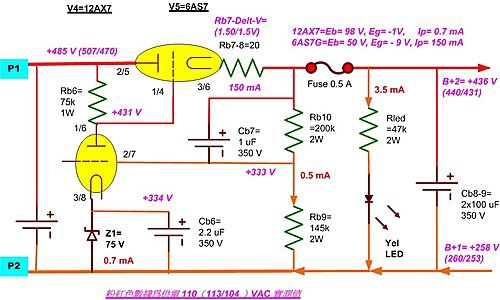

 簡化的高壓電源如下:









針對part-6結論,更改:


B+1以Zenner Diode 250 V穩壓。


提高B+2到=440 V。


加大6AS7G陰極自立偏壓電阻為150歐母,相當-9 V.


傍路電容加大到100 uF,低音充沛。

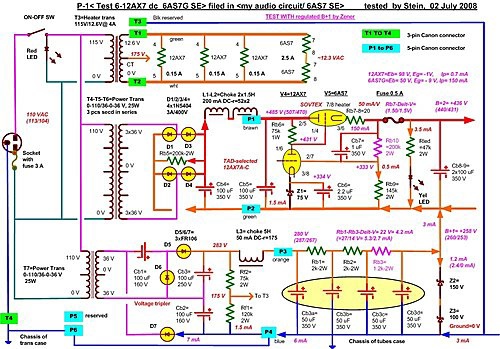

完整線路如下:

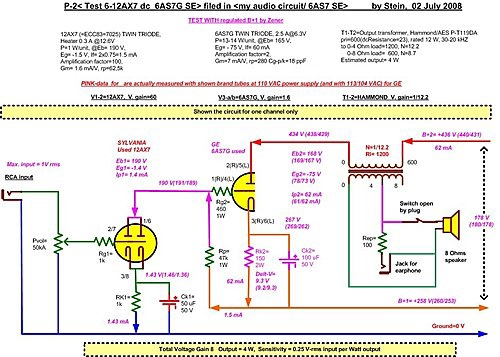

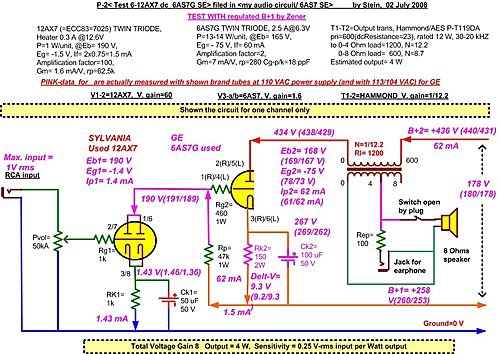

簡化的架構是:


6AS7G工作在 170 VDC, -75 V, 60 mA, output trans負載 1200/8, 估計每輸出 1 W功率需要0.25 V-rms的輸入電壓,最高 1 Vrms輸入,4 W 輸出。





一共測試8支6AS7G:


6AS7G running data on <12AX7 DC 6AS7G SE amp> July 2008



Tube no.


@ 110 VAC


B+1= 258 V


B+2= 436 V


DC to 6AS7G= 178 V


@ 104 VAC


B+1= 253 V


B+2= 431 V


DC to 6AS7G= 178 V



Eb V


Eg -V


Eg-sf V


Ip mA


Eb V


Eg -V


Eg-sf V


Ip mA


#1 GE


168


-75


9.3


62/62


167


-73


9.3


62


#2 SVET


167


-77/79


10/11.4


67/76


165


-74/75


10.4/12


69/80


#3 SVET


168/166


-76/77


9.5/10.8


63/72


167/166


-73/74


10.0/11


67/73


#4 RAYT


168/168


-77/75


9.9/8.5


66/57


167/168


-75/73


10.6/9.7


71/65


#5 RCA


170/171


-74/74


8.0/7.8


53/52


170/169


-71/71


8.5/8.5


57/57


#6 RCA


170/172


-75/73


8.7/6.4


58/43


169/171


-73/70


9.3/7.0


62/47


#7 RCA


171/175


-73/73


8.0/5.0


53/33


170/174


-71/68


8.4/5.3


56/35


#8 RCA


166/167


-76/76


11.4/10.5


76/70


165/166


-75/74


11.4/11


76/72











Average


169 V


-75 V


-9.0 V


60 mA


168 V


-73 V


-9.5 V


63 mA




1. As supply voltage reduced from 110 VAC down to 104 VAC (about –5% reduction), the DC supply voltage B+1 and B+2 remain within +/- 2.5 VDC or less than +/- 1% for DC supply to either 12AX7 or 6AS7G.


2. The operation point can be taken as Eb= +170 V, Eg= -75 V, Ip= 60 mA.


3. The bias –75 V is consisting of fixed bias –66 V and self-bias –9 V


4. All tubes are used ones and bought as new old stock (NOS), except SVETLANA.


5. All tubes will run safe for long time within power supply 113-104 VAC.




我的結論是:


1. 直交還是比之前的級間變壓機(417A – 級間變壓1:3- 6AS7G)頻寬要好。找回來一點高、低頻。


2. 完全固定偏壓,無法克服6AS7G特性上的差異。6AS7G同一管子兩屏之間,以及不同管子之間的差異相當大(見上列的測試data),會造成靜態工作點散熱超過13W的上限。廠家Philips的建議是分個7.5V以上給陰極的自立偏壓,只能遵守照做。


3. 雙電源B+1B+2可以免除單一電源直交機時,陰極電阻散發的高熱。


4. 12AX7用的低耗電B+1=250 VDC可以簡單的Zenner Diode穩壓。這樣一來,流經12AX7屏負載的電壓降(相等於6AS7G的固定偏壓的部分)可以不受市電源影響,穩定在+/- 1%之內。


5. 6AS7G用的高耗電 B+2=430 VDC ( 實際上有效淨值是要扣除墊高的B+1=250 V,只剩下 180 VDC而已),用管整流、LCLC應該也可以應付6AS7G特性上的變化。這裡用12AX7 + 6AS7G,一樣有緩慢升壓的功能之外,卻有調整、穩定B+2的好處。最大的好處應該是電源內阻很低,供應低頻的高耗電流不至於軟腳。
