2013年2月25日 星期一

HAMMOND OPT vs QUAD OPT

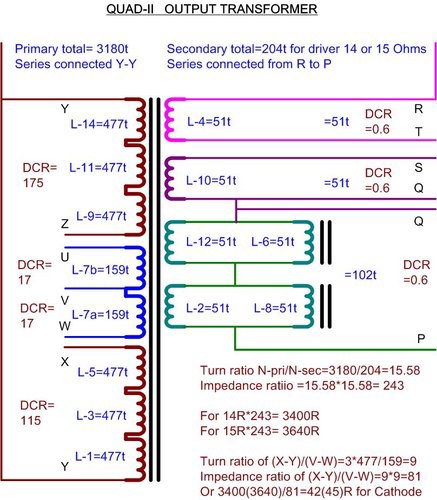

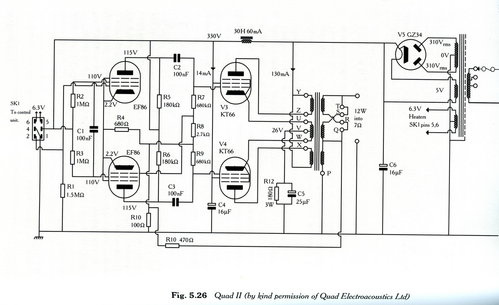

Quad II這種把一部份的輸出負載放在陰極上的作法,早期有McINTOSH,近代的日本達人 黑川達夫 也常用上。



我這一年來作了幾台 單端隨偶輸出,百分之百把 輸出變壓器放在陰極,結果相當滿意。

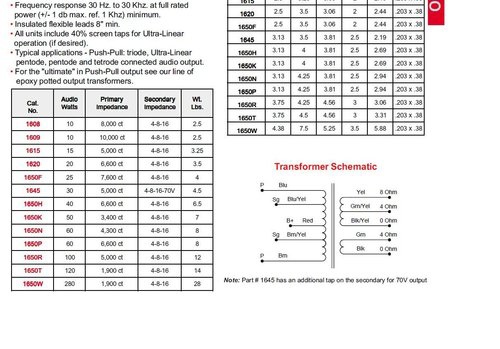

手上有兩台推挽機上頭的 Hammond 輸出變壓器次級都有分開的線圈,像是下面的接線
不知道拿一組 0-4-8 來接到陰極當一部分輸出的負載,結果會如何。



















2013年2月13日 星期三

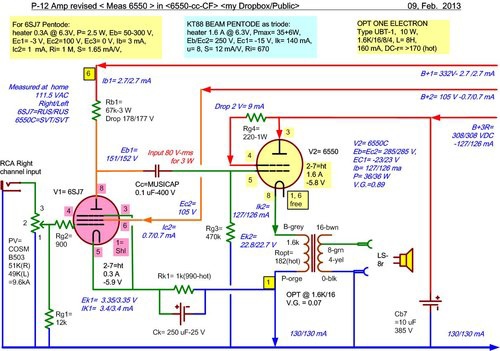

6550 SE Cathode follower-9-又煉好一台




一隻ntd 320的Kan Rad

比一隻ntd 150 的蘇聯佬管






                                   直桶的 Svetlana 6550C                   比                           有腰身的T-S 6550

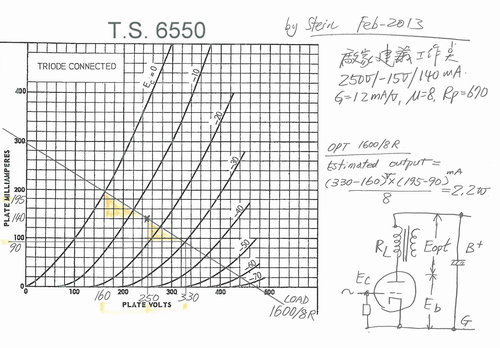

新春初七跟佑昇買了 1%的56k換上68(66)k的Rb1負載電阻。
把6SJ7工作點由 150V 提高到 180V,輸出擺幅可望有 +/- 150V=> 100 V-rms,應該夠 3W輸出之用。
靈敏度降了一級,Pv 要多轉一個鐘頭。配 OPT 1.6k/8r  剛好。








做完機子的教訓:
1.
6550屏極跟G2不接grid stopper Rg4的話,左聲道,B+3配線稍微長一點,約250mm會有震盪,電壓不穩。
2.
粗銅線做共用地線,開始兩端接了機殼固定,引起哼聲。還是乖乖照一點接地,剪斷一端。
3.
底下的切換開關,原來做 300/280/160VAC之用,但熱機切換時有火花,偶爾燒 2A保險絲。
懶得再試R-C 消火,棄而不用。
4.
這種塑膠的耳機插座,有自動切離,但接觸不很穩定,以前電木沒有開關的可靠,接觸好,但 源達 買不到了。試機之後,把它拆了。

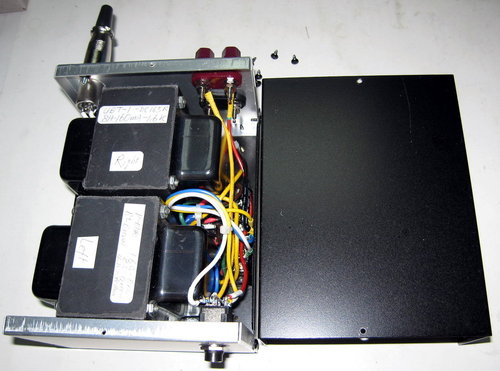

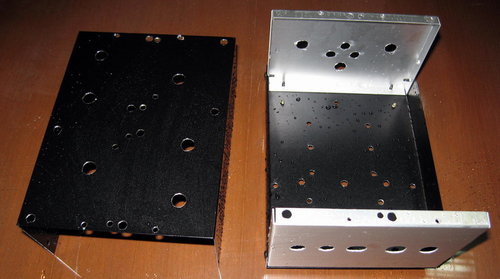

煉好了一台,費時兩個月。
因為從"週末自做派",變為"週日自做派",寫字辦公,空閒時間斷斷續續做完成的。




改變初衷,不兼6L6管,只考慮 6550


6550做屏負載只要擺幅+/- 20 V= 14 V-rms就夠了。
改做隨偶陰極負載,一下子提高到 +/- 140 V= 100 V-4ms,才有全力輸出。



驅動5極管 6SJ7特性,名牌的差異大,支支不一,200元一隻的爛管子 反倒一致。





過年開工時,要把Rb1 由68k 換低為  56k,把屏輸出電位提高到180 V以上。
這樣扣掉 6SJ7 最低 25 V之後,輸出擺幅有+/- 150 V的允餘。




power supply 接 115 VAC抽頭。



















耳機插座 試機之後,就拆除了。
耳機聽沒有哼聲。
次級接 16毆姆,放大靈敏度夠了












堅新原來沒附接線的power已經沒有庫存。
附有長線 庫存只剩一隻,另一隻是定做的,Logo底色不同。
長線剪斷可惜,留著辮子,事非得已。










粗銅線當共地。兩端接機殼,大錯特錯。拆了一端,做一點接地 才解除哼聲









電源濾波線路跟排列,折騰多次,才解決。
335 V供電的電感 不用白不用。

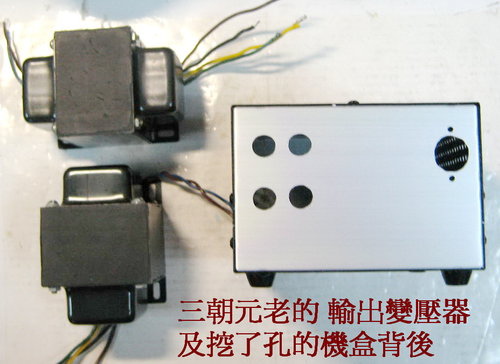

擺在後頭同樣架構,但是廉價的 OPT的機子之前。當兄弟檔。





TS 老管是 MC60附的,高齡50,底下的key早沒有了。照唱不誤。外觀有形。




可以平放,也可以高疊。










上:OFF-standby 亮中間的燈

下:ON-亮兩個燈





2013年2月12日 星期二

推挽機的複合曲線



有關音響的中文書,少之又少。

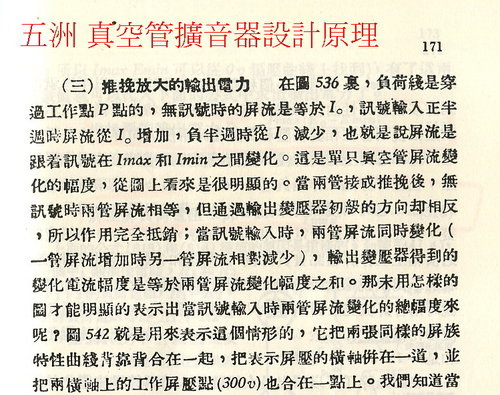

這兩本我懷疑原版是  五洲的。
1960年之前有過幾本 上海商務出版社發行的,類似這樣的內容、印刷。





鄭氏文章說明相當詳盡。深入淺出,有助初學者。

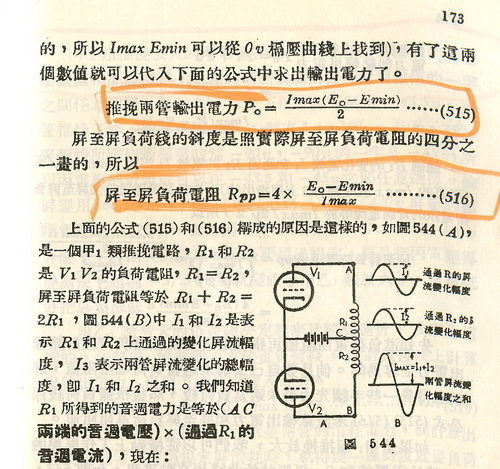

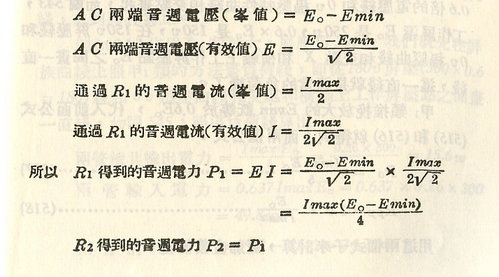

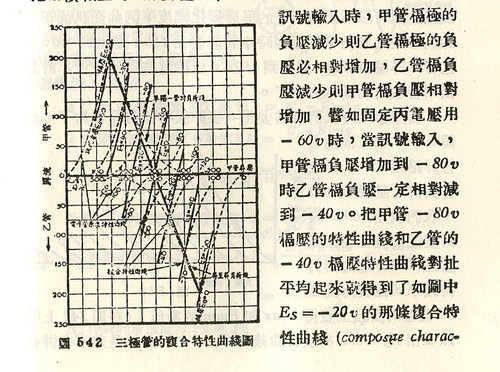

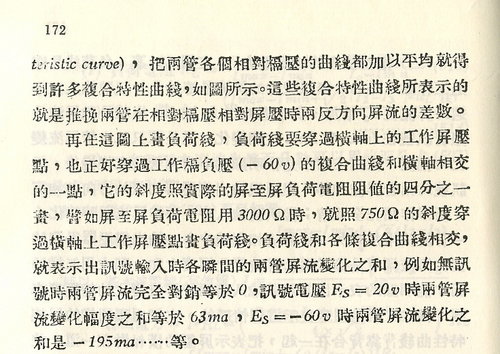

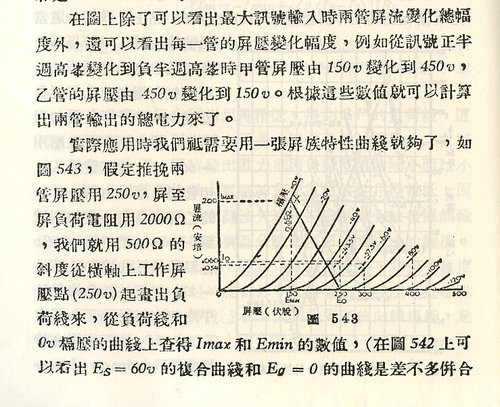

這裡貼上推挽機的資料

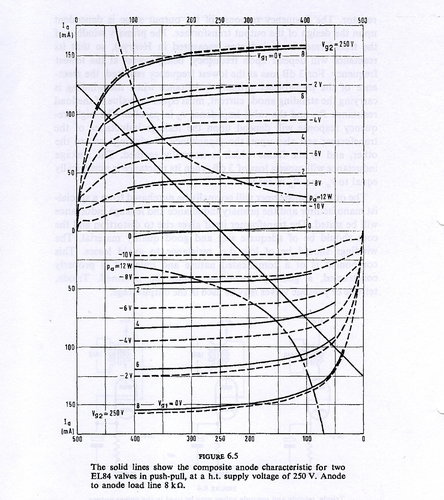

老外 Mr. Lewis York  1964年出版 Amplifiers (Focal Press )也是相當簡明扼要。
