PP機輸出功率估算

真空管推挽PP機對於純電阻負載的輸出功率多少，估算的方法，古今中外早有尊循的方式。
如50年前，上海印行的中文書，英文Mr. York的經典大作，近年還在發行的日本」JM無線及實驗」雜誌，一律是在E-I特性曲線上畫作，估算出來的。
現在想作 5687 PP機，就按表操作，記錄下來。

拜網路之賜，林林總總的管子特性，上這個網站：Electron tube data sheets

http://frank.pocnet.net/sheets5.html

可以找到 TungSol 5687，
http://frank.pocnet.net/sheets/127/5/5687.pdf

Raytheon 5687WA,
http://frank.pocnet.net/sheets/127/5/5687.pdf


就下載，列印出來下面的E-I特性備用




暫先依照廠家的Class-A1 工作點 Eb=250 V(屏極 陰極之間的電壓）,
(A表示運作時，屏流不會被截止，1 表示輸入訊源要限制，不會有柵極電流）
我想用一隻 P-P阻抗= 12.5k, 有中心抽頭 CT 的輸出變壓器opt

就要 取  opt 阻抗12.5k的4分之1 ＝ 3.13k 當作負載 阻抗線，經過250 V/0 mA一點，  畫出一條紅色斜線。
負載紅色線跟Ec= 0 V( class -1  的限制條件）曲線交叉， 得到紅色的 三角形
250V-105 V-46 mA
(250V-105 V)除於46 mA = 3.15kR, 照理要等於 1250/4＝ 3.13 R, 劃線有誤差是當然的。
我畫的時候，是以 （250-100）V*4/ 12.5kR = 48 mA, 標出 48 mA/100  V , 再連線的

估算出來的功率 250 V 是 3835 mW.

如果提高到 275 V-110 -53 mA, 淺藍色的3角形，就有 4370 mW

計算在右上角黃色貼紙上(1250R 少些一個零）

如果採用自力偏壓，共用陰極電阻 510R, 會在工作點 250 V- 2*12 mA-Ec= -12.5  V上。這應該是Class-AB了。

維持 陰極電阻 510R, 但屏壓提高到275 V, 照綠色的陰極電阻線 2*510=1020, 會落在 2*14 m工作點上。
那時，屏熱耗 = 275 V* 14 mA= 3850 mW, 已經稍微超過 TS 規定的兩屏合計 7.5W的上限了。

增加陰極電阻 510R可以 壓低 屏流，照理會增加失真，管子熱耗減低。
反之亦然。
但是輸出還是 3335 mW 不變的。
只是管子"冷熱"程度有差而已，熱效率不同而已。

順便一提，PP 機靜態時管子會比動態開大音響時"熱」一點。
這是有理論根據的，因為一部分熱能移到OPT裡面去了。

Class AB2允許柵極電流，輸出功率大一點。JM有計算例

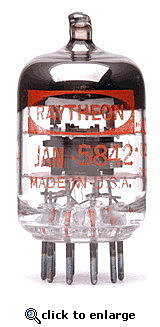

單級功率放大器（5）實作417A-5842

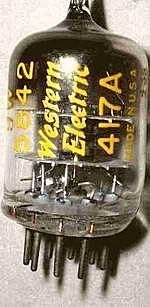

WE417A的耐壓值比其他廠牌低一點。

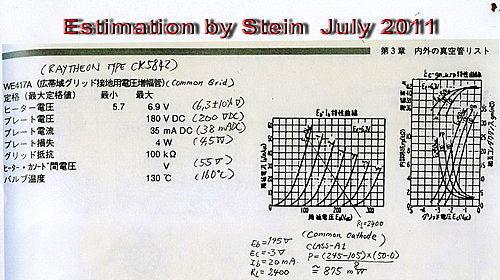

按照RCA, Philips的規格，在 200 VDC上限之下，每支頂多只能幾夠擠出 875 mW.
Class-A!之下  4支併聯是3.5W

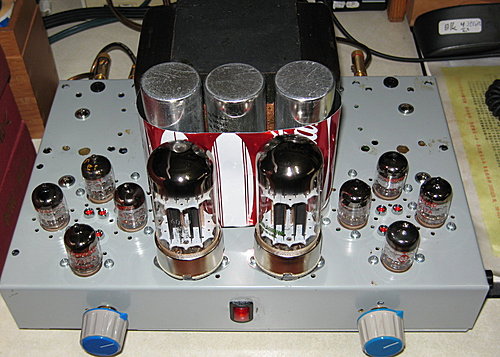

完成的實機插上 6080如下







1.
實作設定目標, 如前文說的：

訊源輸入一般CD的 1 V-rms，輸出變壓器次級電壓 3 V-rms，整體電壓放大3倍，8歐姆喇叭取得 3*3/8=> 1 W功率輸出

2.
實機製作詳細過程：

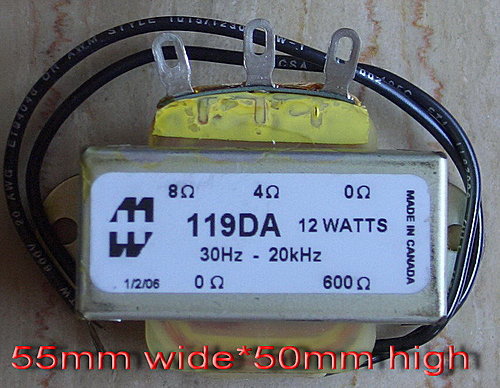

現在拿 8支 417A/5842三極管，新的輸出變壓器 600/8 , "發不久機" 拆下來的電源變壓器，千滄百孔的機殼，實作一台。







2.1

這樣的目標在工作點 150 V, -1.75 V, 25 mA可以輕易達成。

安全：距離屏壓上限 200 V還有一段距離

簡單：自立偏壓採用 LED就好

電源供應不苛求，只要耐低壓的濾波電容

下圖是規劃預計的工作點



2.2

如果不滿足，要物盡其用，則要：

提高到 195 V, -2.5 V, 20 mA, 就在陰極跟LED之間串上 15R電阻，墊高 0.3 V.

這樣出力增加到  2 W.

15R電阻會把 417A管內阻由 1700R, 增加到 1700R + 15*(1+43)= 2360R, 因此放大倍數稍微減少，靈敏度稍微減少。 但是工作比較安定。

事實上，試機的時候，有一支417A燒的通紅，偏壓 高到 -3.1 V, 32 mA靠了 15R的壓制，用了幾天，沒有燒壞。

下面兩張圖是實際採用的預計工作點

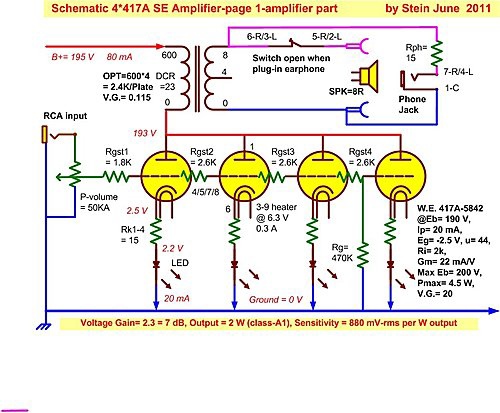

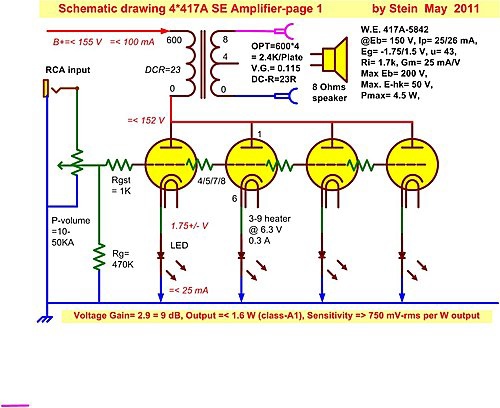

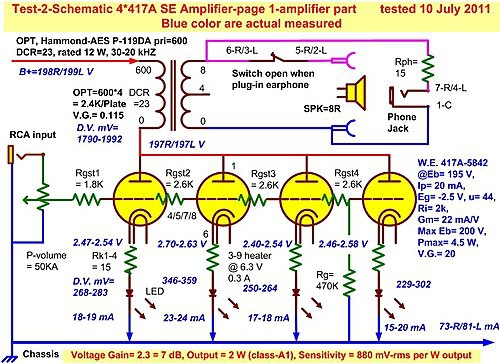

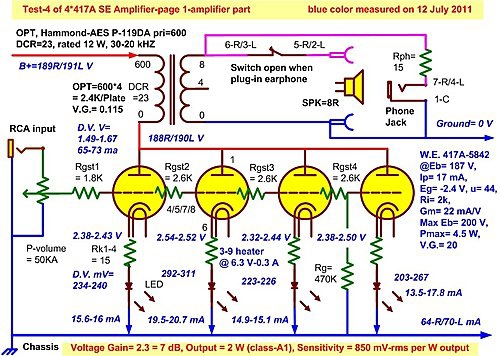

放大器部分：

棕、綠是燈絲家渃6.3 VAC， 橘色是屏極，細藍色是柵極透過 grid stopper電阻連線

粗藍色是共地線，以 470k電阻一端繞圈，把4個LED負端銲接在一起。

LED正端經 15R電阻接到陰極

右上角是耳機插孔接的降壓電阻15R

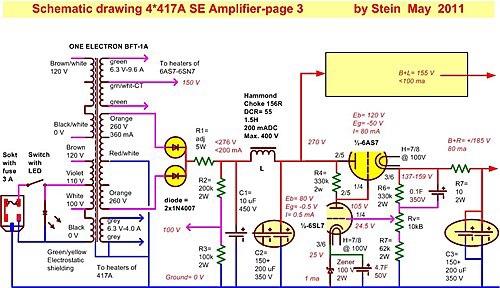

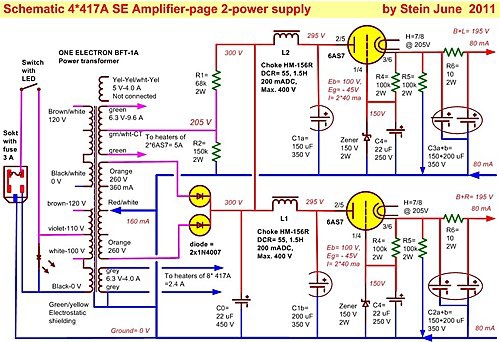

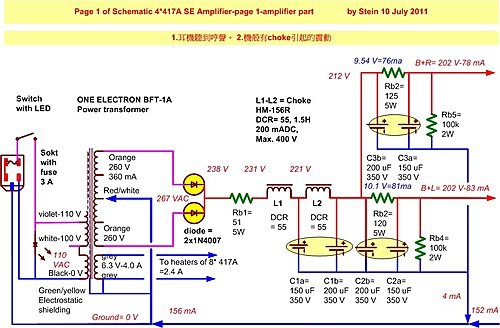

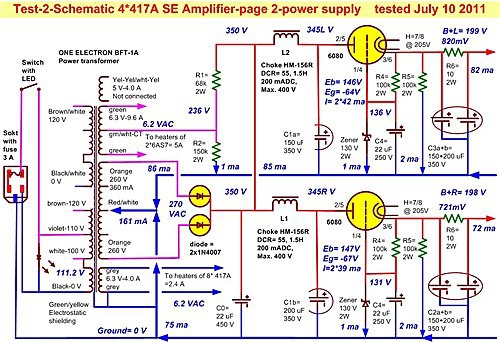

電源部分：

此機對於B＋電源的哼聲非常敏感。

這線路，B電只有靠 6AS7對 Zener 150 V參考電位做調整，沒有甚麼誤差的放大作用，頂多只有本身不到 2倍數而已。但配線簡單。





理想的穩壓調整要有如下 6SL7（ or 12AX7 更好 ）

比較複雜，暫時放棄。

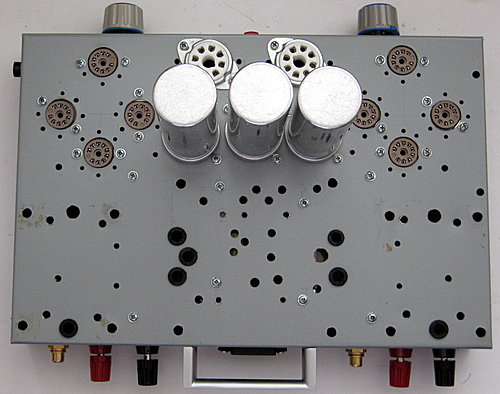

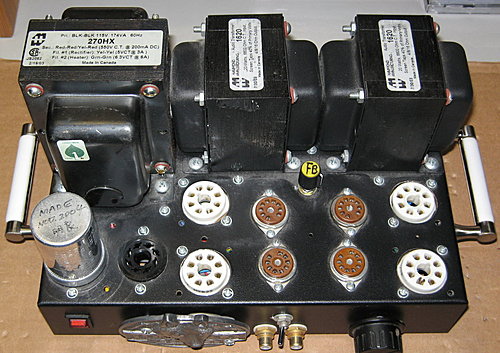

剝光之後的機殼，需要加鑽 LED的孔8個，chodek 的孔4個，opt的孔4個。

8只9腳管座換了新的



 先佈燈絲電源線

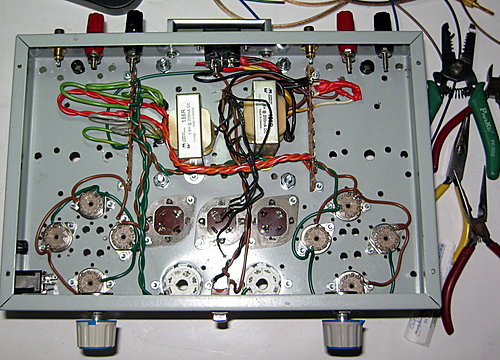

配線 半途

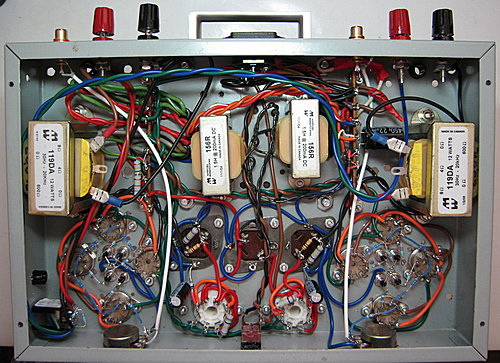

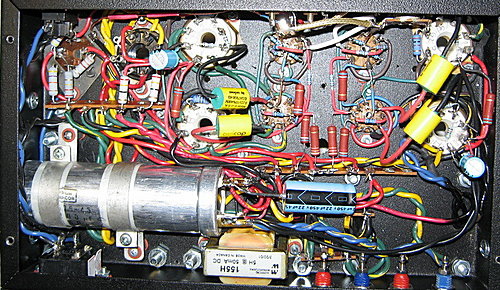

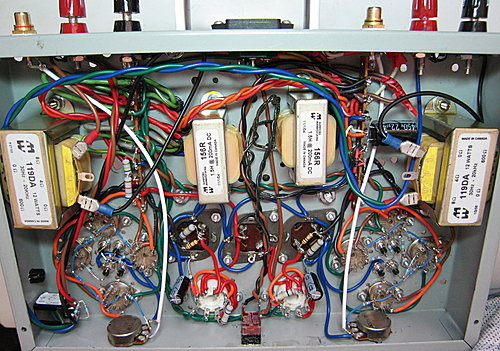

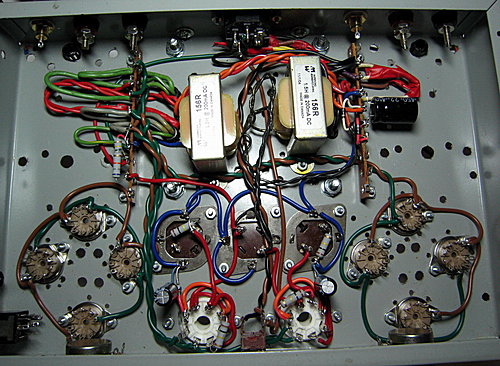

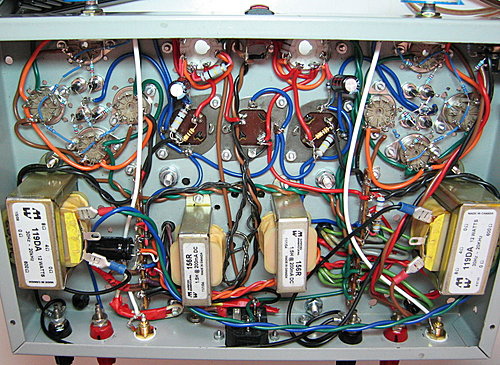

配線完成

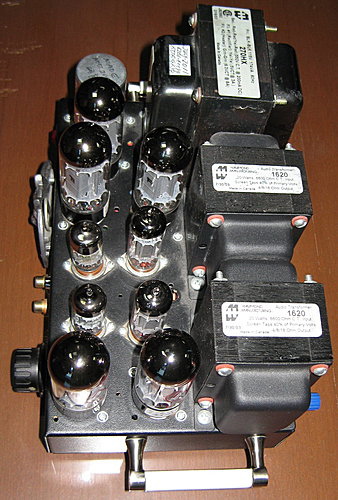

稍微斜向後端看

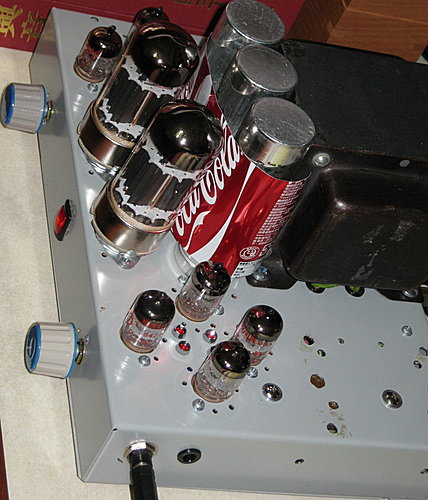

稍微斜向前端看

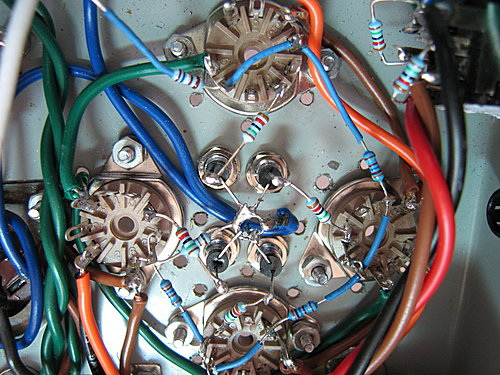

LED接線細部

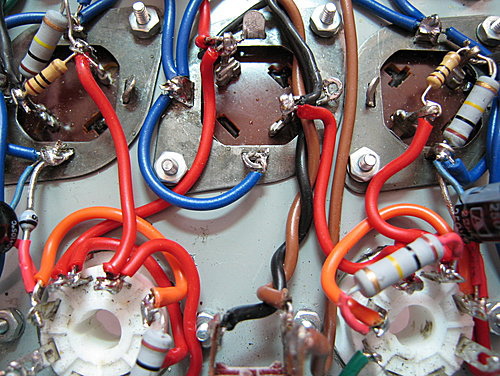

3支鋁罐電容、6AS7穩壓  接線細部

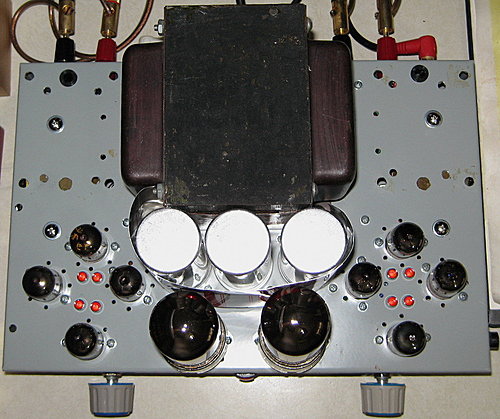

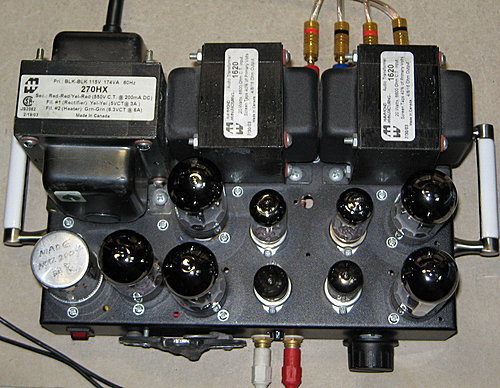

頂視

側視

6AS7管比6080高大，玻璃表面積大，溫度低一點

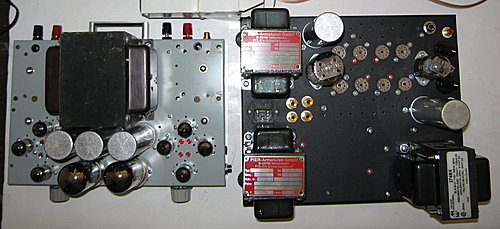

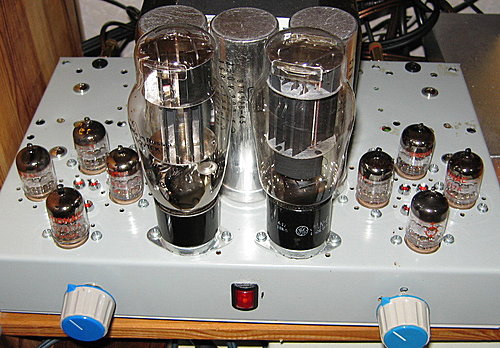

 兩兄弟一起比下大小。

工作點196V-20mA 已經在上限了。



 這個分開的B+供應、濾波C-L-C-6AS7耳機聽只有一點點哼聲。



 這個合併的B+供應、晶體整流，濾波L-C-L-C耳機聽哼聲稍大，雖然不發熱，無法接受。

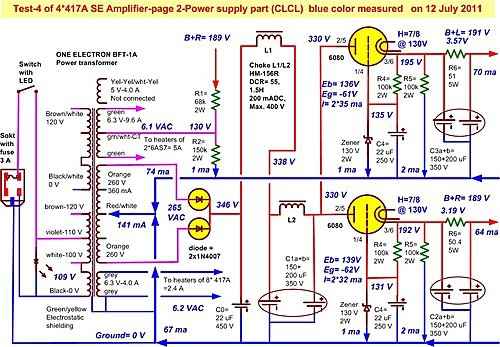

還是這樣的 C-L-C-L-6AS7最好。

開機關機完全聽不到哼聲。



還是工作在 185 V, 17 mA, 長期比較保險。





 3.

聽感：

1. 比 417A直交71-SE機更清晰
2. 但靈敏度較低。正常音量約6點轉到10點。多轉了兩點。
3. 推Harbeth LS-3/5A  音量P-V 轉鈕需要由6點轉到12點以上 或最大4-5點鐘。可以聽到之前沒有聽到的低音。
4. 接耳機非常好，沒有一點哼聲。






6V6-PP狗頭機-2-重整機

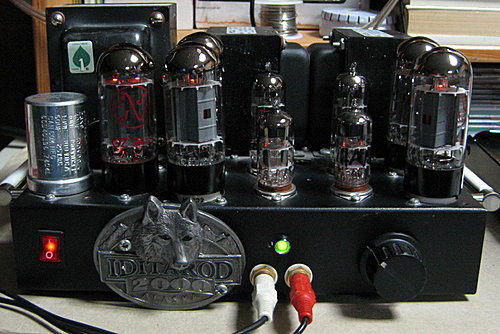

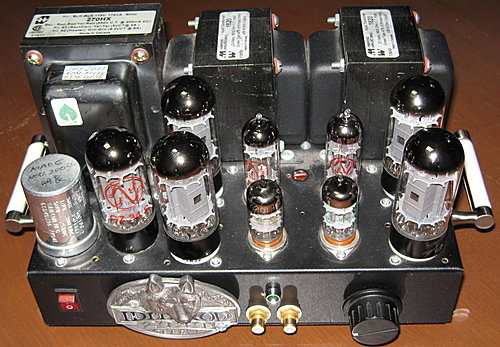

重整前

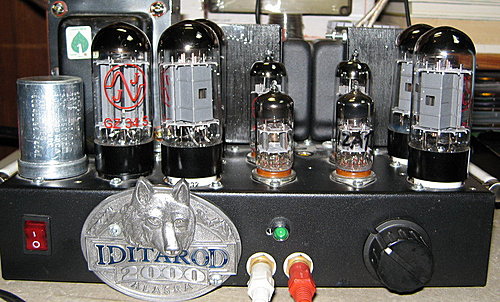

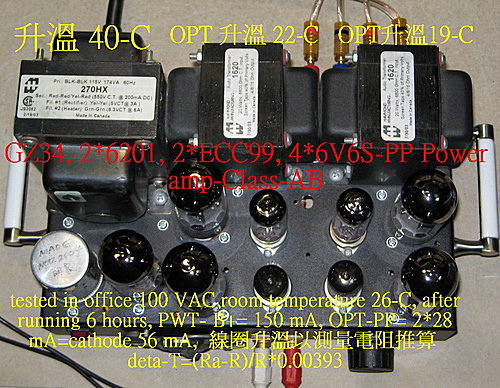

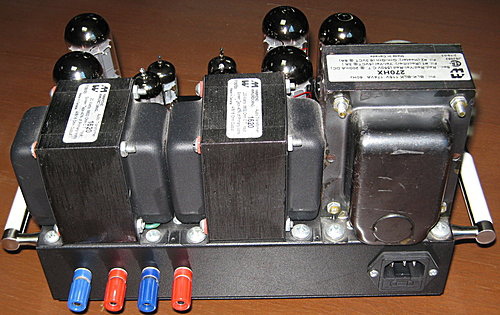

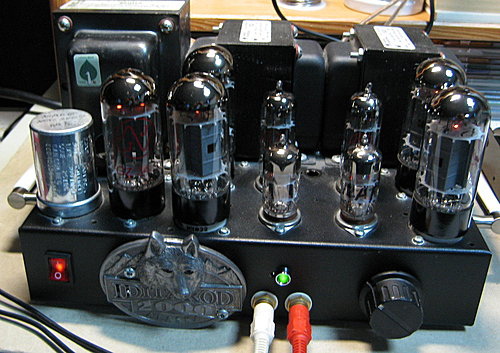

重整後

最後配線

2004的狗頭機偶爾聽聽，也沒甚麼不好，為什麼要重整？

當然是手癢。

上個月給MyAv網友建議一個EL34-PP機的線路，才想起來這6V6也算是EL34的小兄弟，一樣容易驅動，偏壓 -20V就夠了。出力不大不小，跟 EL84=6BQ5相近，不超過10W。

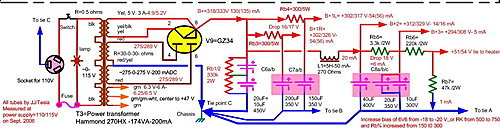

以下是原來電源部分的線路。



GZ34 整流出來為什麼要串連兩個耐壓 450V的濾波電容。

沒有道理。拿掉一個。

面板原來迴授切換開關拿掉後，空出一個小孔，只好裝上LED小燈。

P-K分相管的燈絲需要掛一個電壓，給他 50V吧

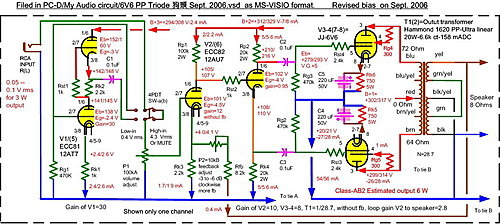

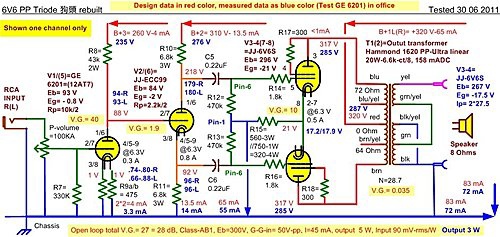

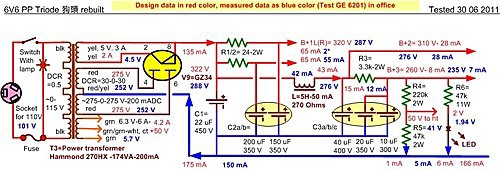

改裝之後，就是底下這樣。

紅字是設計的電壓值。

藍色是在辦公室101 VAC供電之下的實測值。辦公大樓太老，供電從來沒有超過 103 VAC。



原機12AT7做SRPP放大，再經 12AU7放大一次，才P-K分相。

實際上，兩段太衝，切掉SRPP又嫌不足。因此改用 12AT7一段到位。

改了證實還可以接受。

這次不用SRPP。

改回傳統共陰極 12AT7 兩屏併聯，減低內阻。

奇怪的是 用的兩支Mullard 12AT7屏輸出電壓分別是 72V, 82V，相差 10V 換上GE的6201之後，升高為 92V-92 V，兩之管一致了.



P-K分相管內阻， 負載電阻 越低越有利於高頻。這點在EL34貼文有詳細論說。

手上有多支JJ ECC99就用上了。



市售的6V6-PP自立偏壓的共用陰極電阻最常見的是 250R、少有超過 350R的，比較偏向 Class-A1。

狗頭原機曾是過各種 數值，上次3極接法定在750//750= 370R

改機在 320R 已經是 Class-AB了.  試了560R也聽不出差異。

接線半途



共用陰極電阻的旁路電容  220 uF （照片裡可以看到兩圈藍色的就是）我一向疑問是否有好處。

試了兩天，還是去掉了。

原機已經試過，3極結法最好，Ultra Linear還不夠好。

負迴授也不用了。

就簡單化成這樣，B電回路除外，訊號路徑，只有交連電容，會有音染恐怕也難。。

4支交連電容用了黃色的 QuriCap 0.22 uF (usd 10.-)，取代橘紅色的螃蟹 SBE Orange Drop (usd 0.70-)，算是升級了。

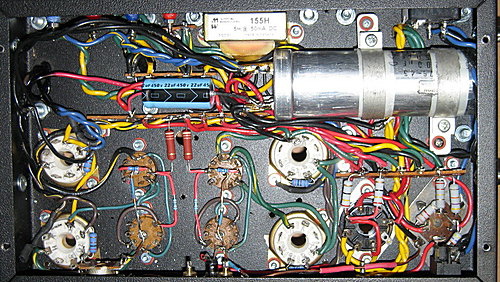

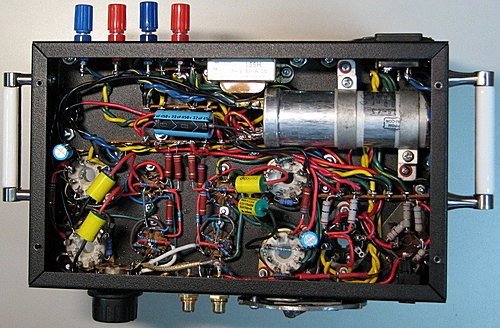

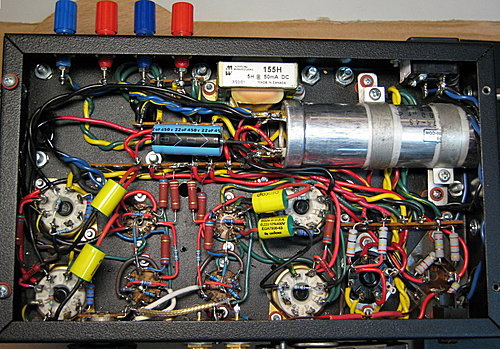

新機內部簡單多了。

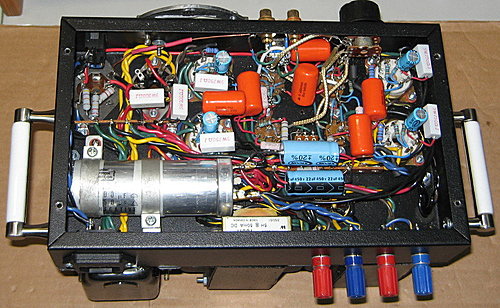

對照下面 原機內部，有6支橘紅色的交連電容， 4支 陰極旁路電容，有6支水泥電阻，有回輸切換開關、調整電阻，兩段切換開關，密密麻麻。















等老妻不在的時候，再拿回家，測試 113 VAC供電之下，電源變壓器表面會有多燙、多燒。現在手摸擋不了3秒鐘
