Amplifier可以省下來power transformer嗎？

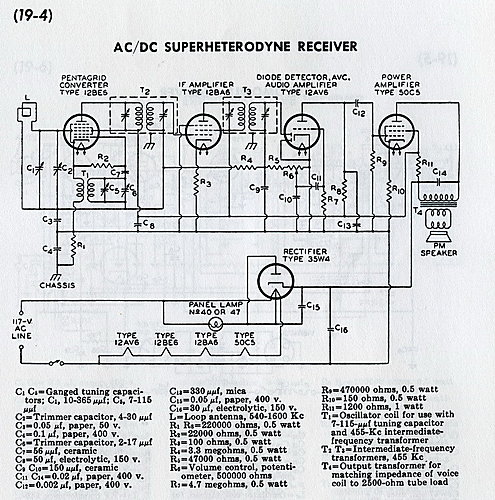

看下面RCA 1959年版的 Receiving Tube Manual收音機的線路圖。
這是AC/DC市電跟直流電池供電兩用的機子。
燈絲加熱串接起來。
直流B+半波整流也沒問題。
敏感的中週變壓器T2 T3有遮蔽接到機殼。
市電的一條線經過開關接到公共common bus bar，就是C3, C4, C8, C3, C16等等電容連在一起的那條線common粗銅線。
Common線是透過C4=0.1uF到機殼chassis以避免人體靠近時感應哼聲。
因為common是浮接、架到市電，沒有直接接連到大地，common如有電壓，人體觸摸到機殼時，是透過跟C4併聯的R1＝200k, 感電不會太嚴重。
1950年家裡第一台5燈收音機應該是這樣的線路。除了天線之外，機件包在木殼盒子裡，轉鈕是塑膠絕緣的，不會有觸電的危險。要是"檢堂"去摸機殼，麻電一下，把插頭反過來就不會了。

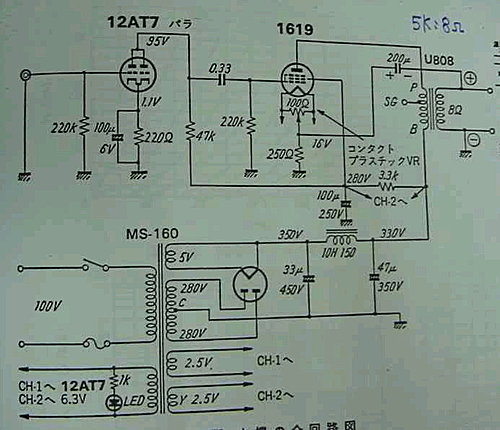

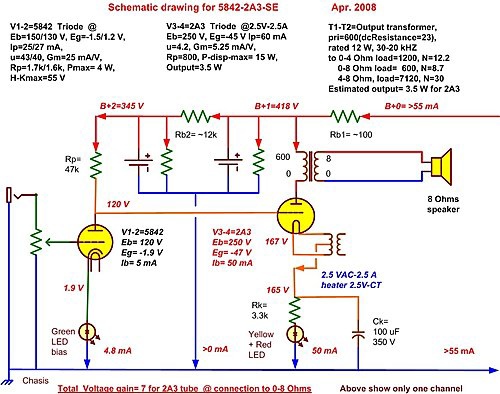

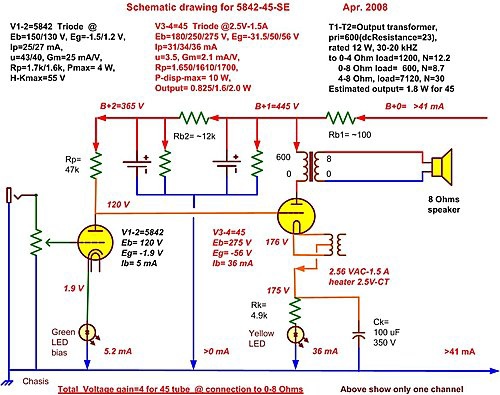

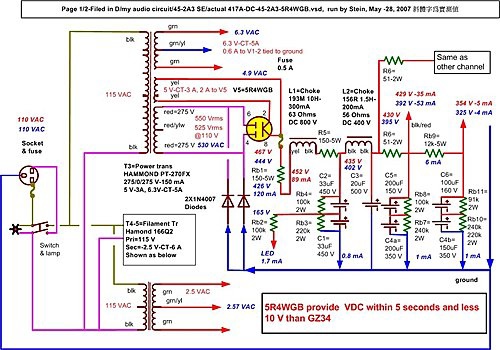

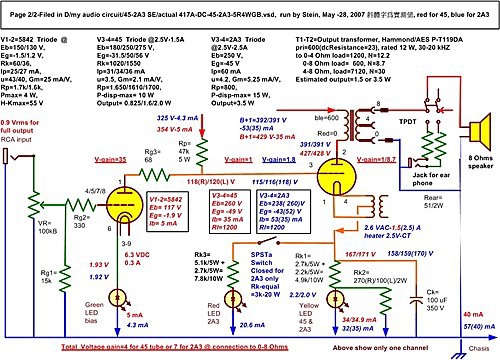

RCA的架構應用在現代的power amplifier會碰到問題，因為訊號來源是外接的RCA端子，不是CD唱盤, LP-唱放，就是電腦，RCA的白色負端是接到common的。市電的電壓會經過common禍延CD, LP, computer的機殼而觸電。

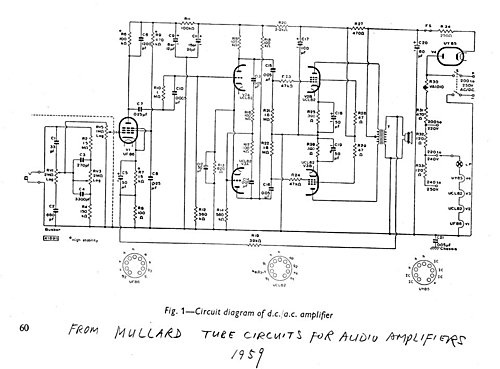

有RCA─唱頭crystal pickup 或 收音調諧器tunner 外接訊源的，AC/DC電源免除power transformer的作法, Mullard 7-W push-pull線路如下：
右邊供電放大圖如下：
需要220VAC/DC，還要分清楚正+、負- 電壓 .
一樣半波整流濾波得到B+ ，功率管工作電壓200V
common接 - 負電壓，再經C21=0.05uF通機殼， 一樣沒有，也不該；接大地, 怕市電正、負錯接。
也就是所有電子另件含common busbar在內，是跟機殼隔離的，為求安定stability 唯一的通路是C21。
輸入端tone control network虛線部分是金屬遮蔽盒子，跟機殼是絕緣隔離的，以避免哼聲。

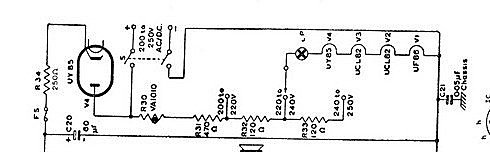

燈絲串聯，以電阻補正，UF86第一支管接負端common，以減低交流哼聲。

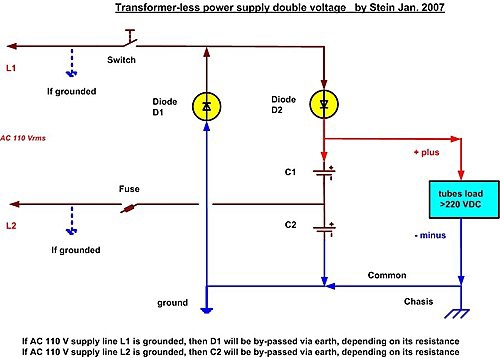

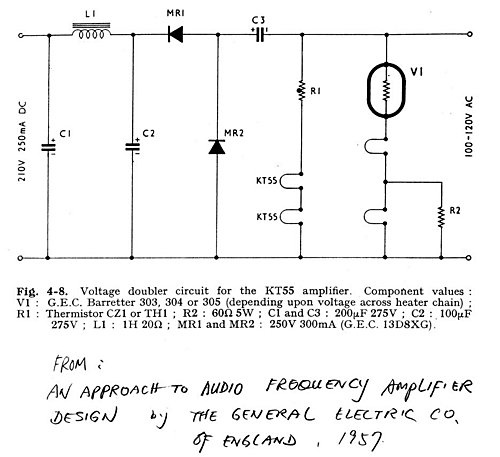

如果110VAC嫌太低的話，GEC下圖的Voltage Doubler可以參考。
一樣是要分請楚正、負電壓。

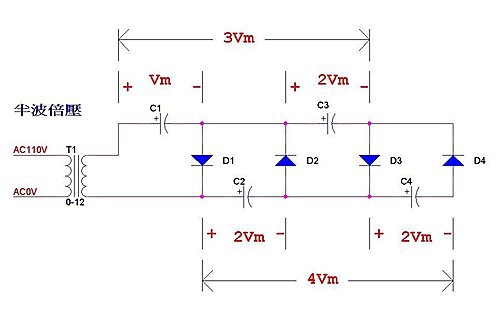

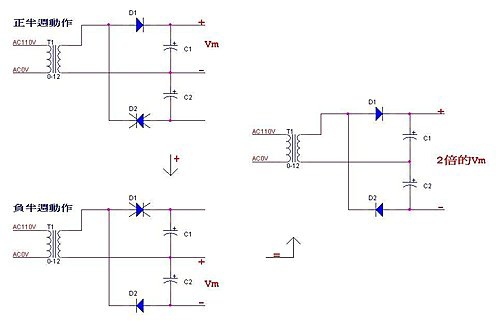

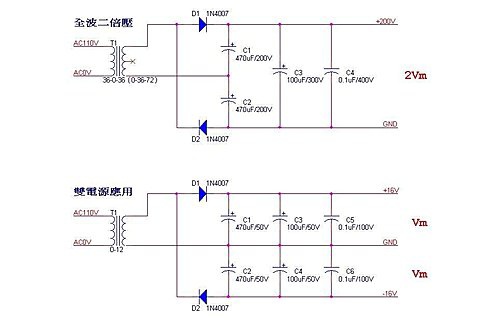

傳統的Voltage Doubler如下圖，common機殼接地的話，有可能短路失靈。
以下資料抄自網路
http://delphi.ktop.com.tw/board.php?cid=173&fid=1167&tid=42650
請問網友:
1. 一般插座有第三孔,要如何測試此孔是否有接地??
2. 若要重新拉一條接地線,應如何進行??
ex. 電腦/熱水瓶......等的接地線,讓它派上用場.
回答：

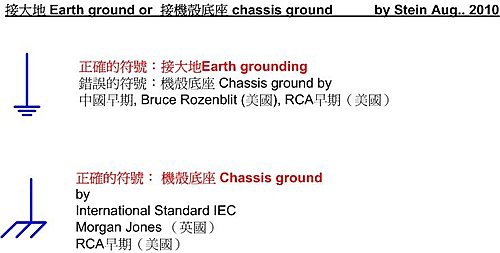

所謂接地線顧名思義就是接在地下線.
其原理是電的生成準位是以大地為基準,故大地泛稱為零電位。
接地原理是要把表殼電位與大地相同,防止漏電或是靜電雜訊使人觸電,
並由接地線導入大地。
第一個問題就可用三用電表量測,選擇AC110V以上檔位,
以兩根探棒其中之一放入接地孔為基準,測試其他兩孔,
其中一孔為0V為地線,另一孔則為110V為火線,如此就代表接地孔有接上
接地線。
第二問題在法規中沒有明文規定普通插座一定要有接地孔,但最近有些建商
都已有追加三孔插座了,所以以前ㄉ住家一般都沒有接地孔,只有專用插座才有,
所以要追加接地線最有效的方法,有兩種方式:一種為從配電盤裡,由配管追加一
條接地線至插座上,插座必須更換為三孔座,這樣較複雜且花費大,但美觀。另一
種可以從附近專用插座上接出接地線使用,此種方式較簡單,但有礙美觀。
以上希望對你有幫助。
如上圖所示,以三用電表量測,L-N=100V,L-FG=100V,N-FG為0V
FG(大地接地),如家裡的牆壁電源插座為3孔,我想您家裡的接地線應該有從電線
杆拉到家裡來.可直接使用
如果家裡的牆壁電源插座為2孔有個方法可以解決,將電器的接地線直接跟鎖牆
壁電源插座的螺絲鎖在一起可以發揮一點簡單的接地效用
正確的接地還是要由電線杆連至用戶端後直接將接地縣埋在室外地下一公尺以下,然後才經由電線管路拉至屋內才能發揮正確的接地
接地線的功能主要是在雷擊或感電事件發生時保障安全的作用.
關於3孔110v AC插座其接線標準
1.中心圓孔連接到大地
2.直式插孔較短的是連到供電的火線,如果以驗電筆檢驗時,供電正常接線合乎規定,量此插孔驗電筆會亮
3.直式插孔較長的是連到供電的地線,如果以驗電筆檢驗時,供電正常接線合乎規定,量此插孔驗電筆不會亮.
有關認是否中心圓孔連接到大地很簡單,只要有一個三用電錶,將檔位放在ACV電壓大於120V就可以開始量測
首先確認接線是否合於標準
1.以測試棒的任一端插入直式插孔較短的插孔
2.另一測試棒連到你家地板(測試棒可能需一點水),這時電錶該有90~120V的電壓
如果沒電進行3布驟.
3.插在較短插孔的測試棒換到較長插孔,另一測試棒同2步驟,如果有電表示此一插座的地線和火線接線錯誤,需修正
上述正確完成後就可以來確認地(大地)是否接線正常
1.以測試棒的任一端插入直式插孔較短的插孔
2.另一測試棒連到中心圓孔
有90~120V的電壓表示接地有接,但是是否接大地良好需專業電工技師確認.
你也可作簡單確認
1.電表檔位放到電阻量測(X100)
2.測試棒連到中心圓孔
3.另一測試棒連到你家地板(測試棒可能需一點水),此時電表所讀電阻值,愈低愈好.
以上資料抄自網路
因此我的認知是，電線桿或是變電箱拉出來3條線到家裡的配電盒，其中1條N中性線、它在變電箱裡接到大地，另外2條線是火線L，相互之間是 220V, 跟N中線 形成室內冷氣機用的3孔插座，L火線跟N中性線形成110V的兩孔插座。110V插座如果有第3孔的話，第3孔應該是要接地的。

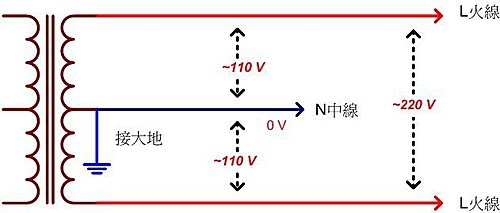

廣義的說，電線桿、變電箱裡的變壓器跟power amplifier裝的power transformer是一樣的，二次側是有中間 抽頭的220V而已。就像下面簡圖這樣：
不同的是，2次側固定是220 VAC，中間抽頭不管你要不要，強制給接連到大地。毫無選擇個餘地。
更慘的是，110VAC插座並不保證哪一頭寬的是中線N，窄的是火線L. 你家的照規矩來，他家的未必也這樣。
220VAC冷氣機插座照理不會弄錯，成T形 橫、豎的扁座當然是220VAC火線，圓形的插孔是中線N，但是保證有拉線嗎？
結論是：

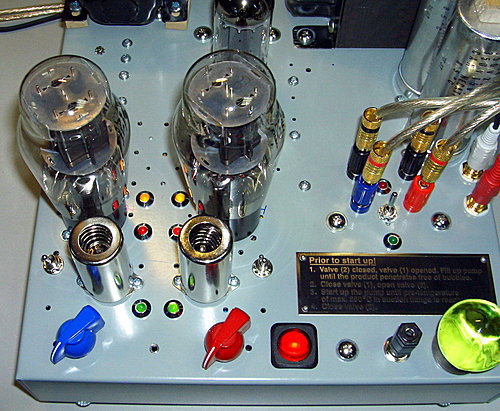

Power amplifier不用power transformer有何好處？
1.省power transformer的錢
2.省power transformer的空間
3.少了一個power transformer的供電內阻，大電流不會軟腳
有何缺點？
電壓不是110V就是220V，固定受限不自由。
必要措施：
需要特定的插座，否則存有麻電的危險。用 220VAC冷氣插座應該可以。
