6550 SE cathode follower-1-他家的

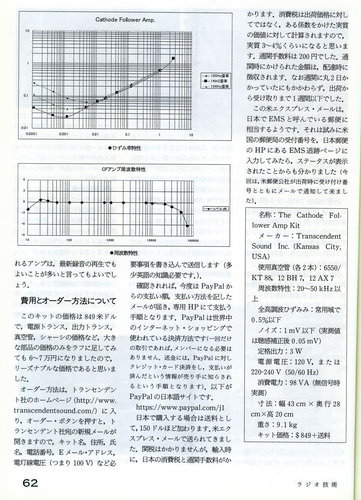

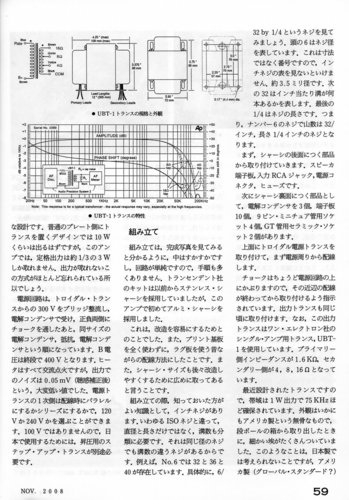

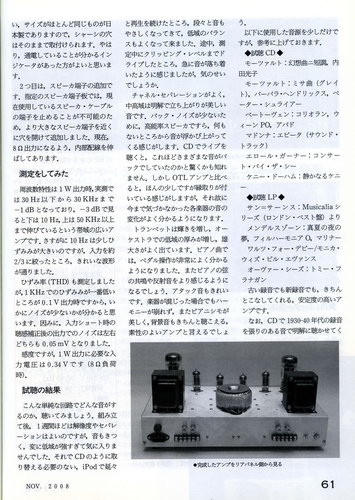

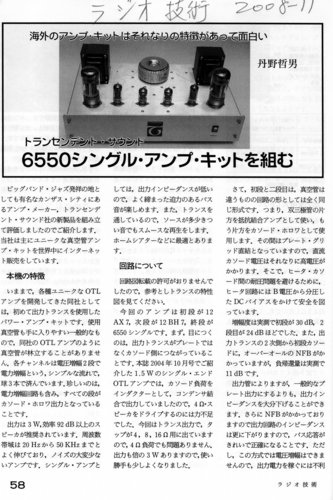

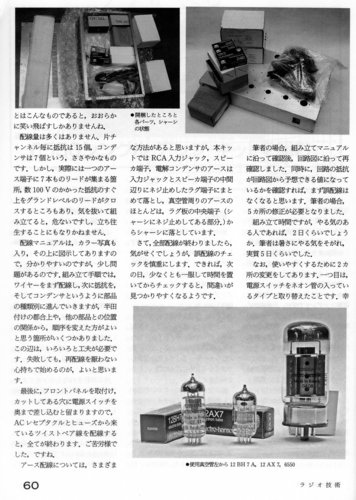

Mr. Bruce 加州幫老手，上市的套件，為何只做到 2.5W就滿足了？

可能：

高屏流、低屏壓，2.5W已經夠一般用家推喇叭了。

他用的 One Electron OPT的內阻是 165 Ohm，跟我手上的 220 Ohm不同，他也沒有墊上電阻-電容。

MyAv 小郭先生問起：
有沒有人知道....為何鮮少人用陰極隨偶做機子?

這也是10年來想找答案的問題。
所以才有 6V6-6L6實作機

從實作裡，得到下列的部分解答，供參考。

1.
功率隨偶輸出，無論如何接線，束射5極管，也都變成3極管。功率只剩4分之一。
6V6 做 0.7 W、不到 1 W
6L6 加一番、做到 1.4 W、加上 3dB，大約是可以感覺出來的程度。
KT66 再加一番、做到 2.2 W
請出來霸王管 6550-kT88，也不過 5 w出頭。
在吃重鹹的眼中，不值一看。

2.
要驅動這樣的功率管相當很吃力。
用一個 1600/8 輸出變壓器opt，他的圈數比＝14
放大倍數 0.07
輸出1W，opt 次級電壓擺幅 = 2.83 V-rms
= 8 V-peak to peak
反映到初級 = 8*14 = 110 V-pp

這樣的功率管放大倍數大約是8 到 10，（個位數、內阻低的管，沒有必要來搞局了）。
因此做隨偶輸出時，放大倍數＝10/（1＋10）＝ 0.9,
柵極需要的擺幅＝ 110 V-PP/0.9=125 V-pp
這還是1 W而已。
4 W就要 125*2＝250V-pp

要用級間變壓器 ?
要用兩階段放大?
要用5極管一階段放大?
要"偷吃步"，加一點正回授？

3.
隨偶電壓放大，確實跟 SRPP一樣比起屏輸出
，聽起來柴柴的，我做 RIAA唱放機證實過。
依此類推，隨偶功率輸出，也不會好吧？

在下實機 6V6推 Harbeth LS-3/5已經推翻上面的疑慮。
6SJ7五極管沒有noise.

6V6推力夠了。6L6佔不到多大的便宜。聽古典音樂 6V6絕對是首選。

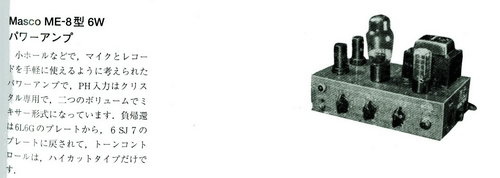

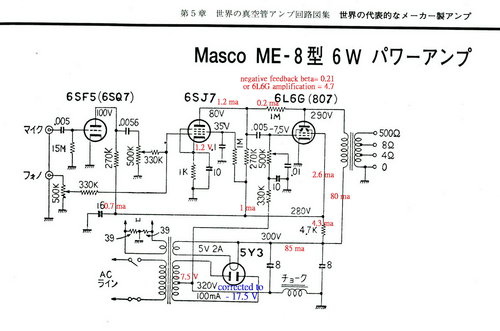

廠機PP為主力，單端機 DIY 多，但是單端隨偶機近年也常見到，Mr. Bruce 還有套件呢。

2012年2月21日星期二

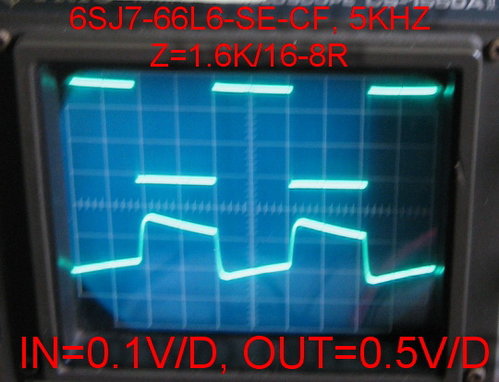

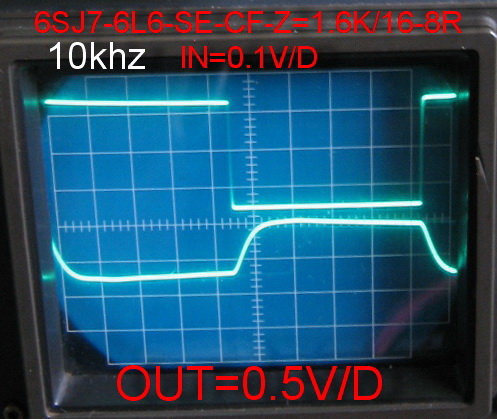

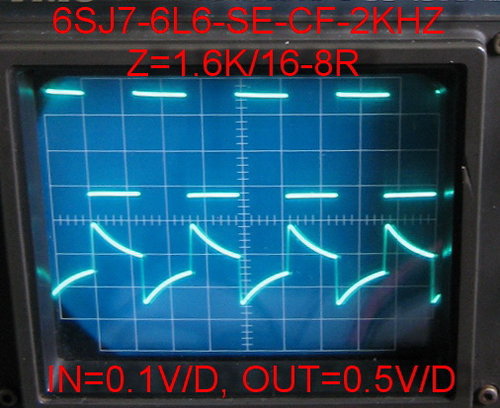

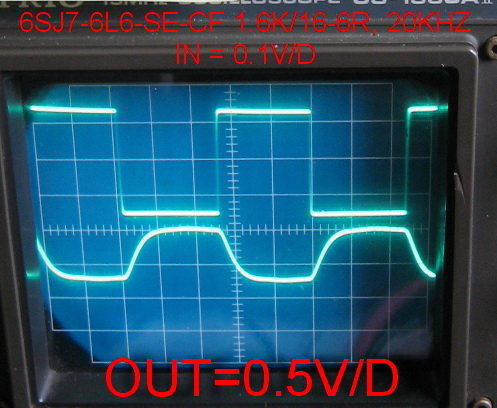

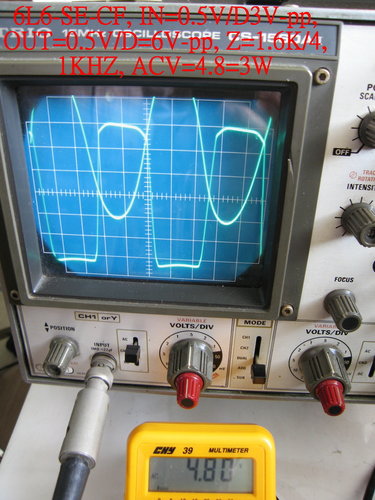

6V6-6L6 SE cathode follower-7 照妖鏡

不漂亮的容貌。

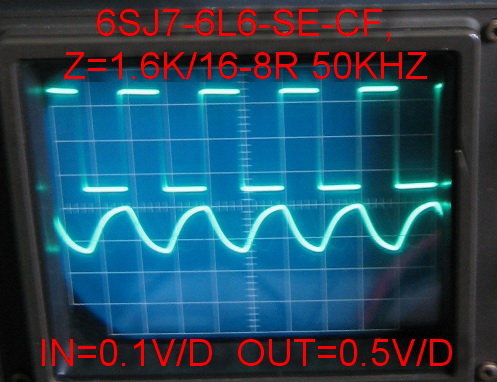

高頻 - 3dB超過 80khz

低頻較差。

低於 200hz 頻率訊號產生器不堪負荷，整不出形來。

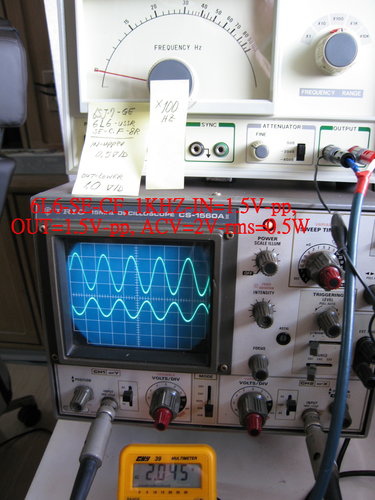

total voltage gain 在個位數 + 10dB 上下。

不失真的輸出功率 6V6 ＜1W, 6L6 < 1.5W

示波器 second channel 的切換開關，接觸不良。有空要修一修，噴一噴甚麼神水之類的。

2012年2月20日星期一

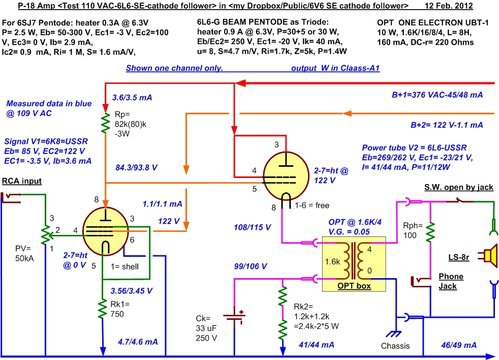

6V6-6L6 SE cathode follower-6 一魚兩吃

好康的！這機子可以一魚兩吃。

不論 6V6管， 6L6 管都可以隨插隨唱。

6V6管無失真輸出 0.7 W, 6L6 管加一番 + 3dB, 輸出 1.4W。

我要是有 KT66管，還可以再加一番 + 3dB- +6dB，輸出 2.2W - 5.8W。

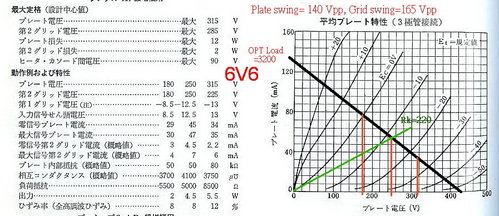

6V6做 triode connection時，資料表裡沒有列出來，可能是太小，少人這樣做吧！

自己畫線估計約 0.7 w. 實機測試大約超過 1W時失真變大了。切割約在1.5-2W.

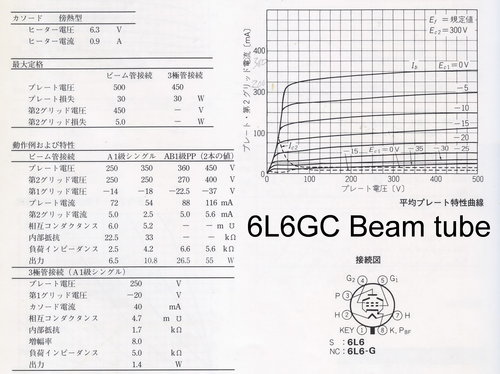

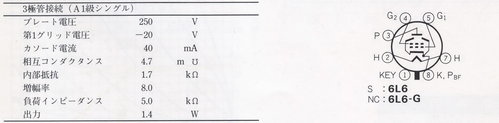

6L6 表裡明寫 1.4W. 跟實機吻合。

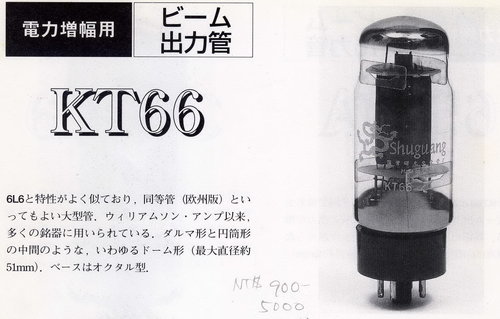

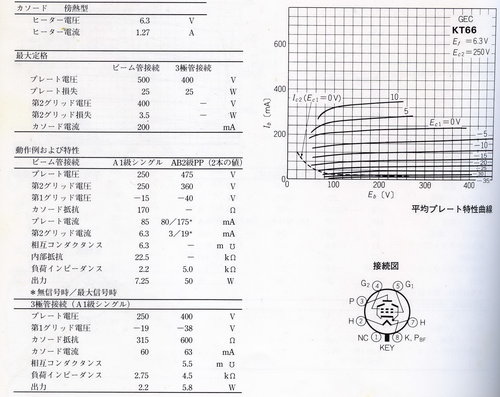

上面 KT66 表裡出力可以上達 2.2W-5.8W.

kT66 管價 NTD 900-5000.- 是我10年前的紀錄。近年來炒得很貴。

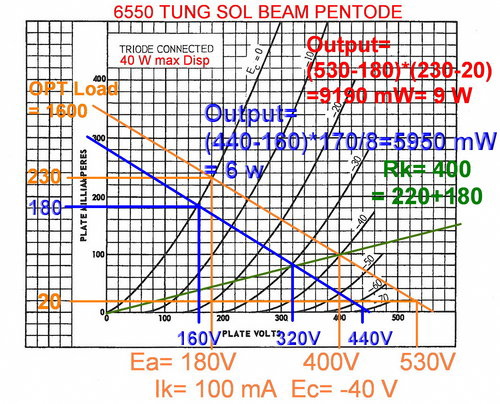

我有庫存 6550管, 性能接近 KT88, 估計 triode 接法可以做到 5W 以上。

可是屏流高過 110 ma，這一支堅新迷你電源變壓器 (ntd 2,000.-) 2 A無法應付。

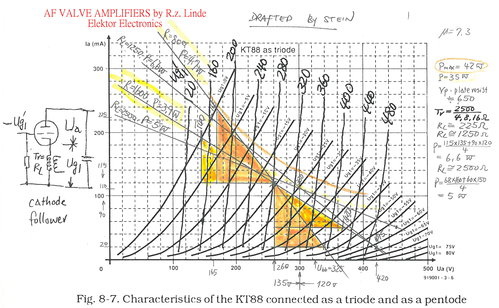

這是作為 cathode follower 畫出來的虛擬 Ua-Ia-Ug1特性曲線圖。

可見輸出內阻很低，”怒髮衝冠”直線豎立。

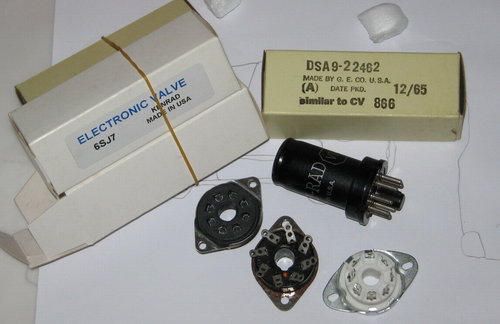

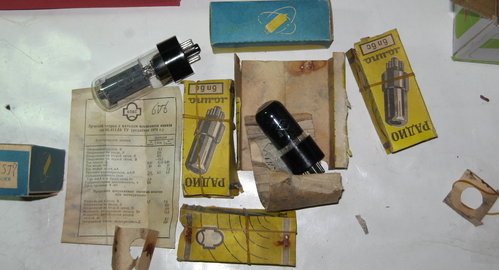

我沒有6L6管，因此網路上買了 4支 ”蘇聯管”，看來像是垃圾堆檢來的。

6SJ7 ntd 150.-/pc , 6V6 ntd 200,-/pc (一支用了幾小時，就燒的紅亮陣亡了）， 6L6 ntd 300,-

網路另外一家，6SJ7 ntd >300,-/pc 品管好一點，雖然他的管座，油污、生鏽，交貨之前沒有清理過。

左右那兩個 8腳座是美國AES買的，作為對照比較。白色是made in China，右側是 made in USA N.O.S.

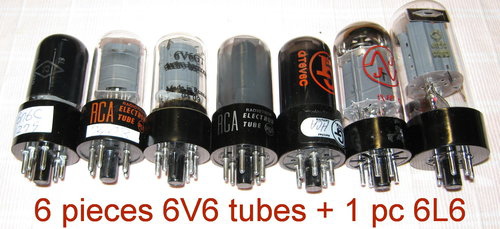

6V6 品像以 JJ 最好。

RCA以前也燒過一支。

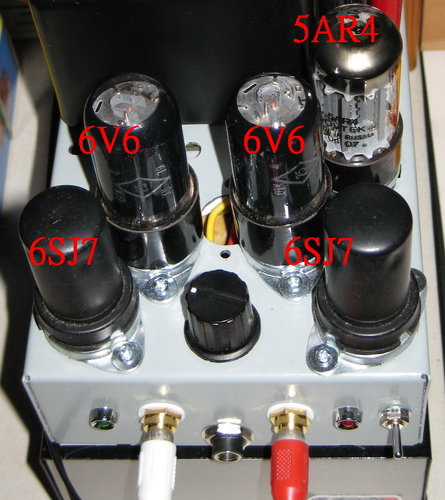

推 Harbeth LS 3/5A喇叭，音量轉鈕由6點轉到這個8-9點位置，阿孫就抗議了。

耳機插座一定要裝的。否則太可惜了。

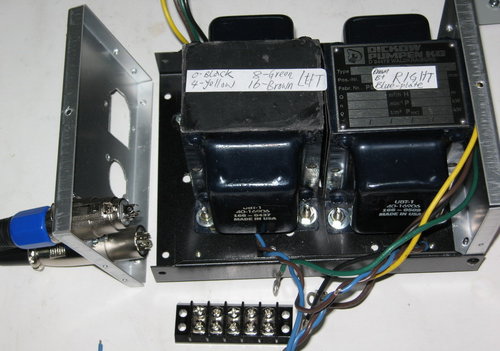

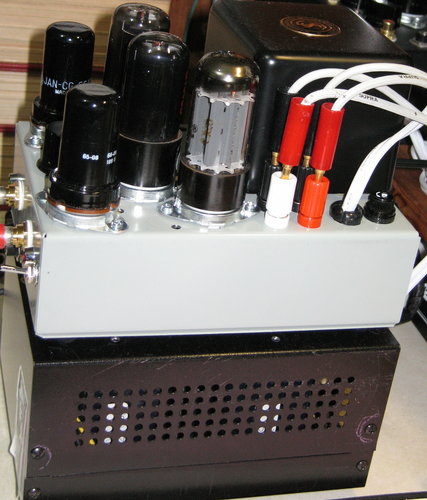

墊底的元山牌機殼，內裝兩只 ONE-ELECTRON made in USA output transformer.

內有端子，容易更換 4R, 8R, 16R.

3-pin 跟 5-pin 公母連結到放大機殼。

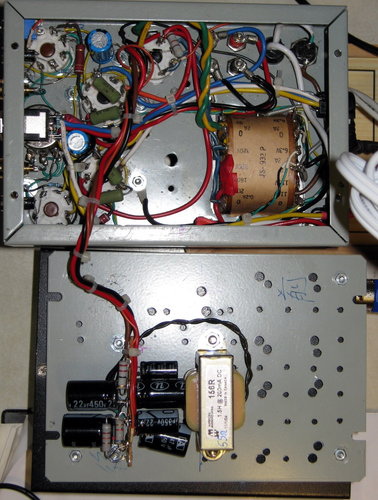

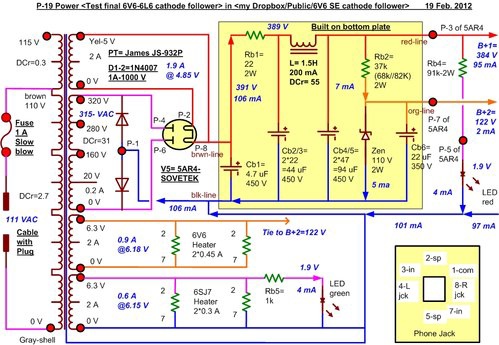

棚架只用一排 5個焊接點供濾波電容，電感抗，電阻， Zener diode之用。

其他接點，可利用 6SJ7 一腳，6V6 三腳， 5AR4 四個腳。

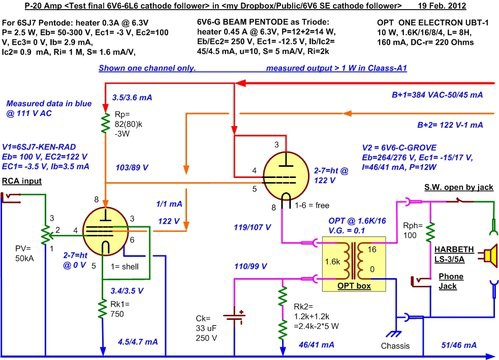

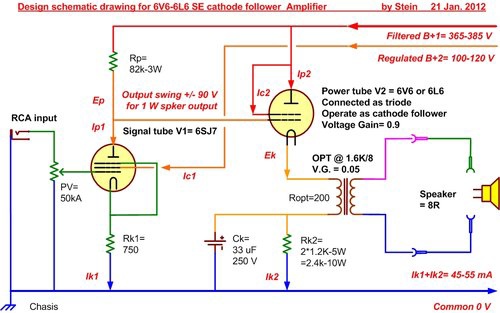

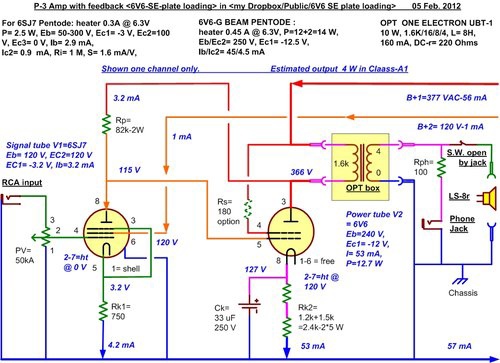

綜結這樣的 cathode follower架構有下列的特點：

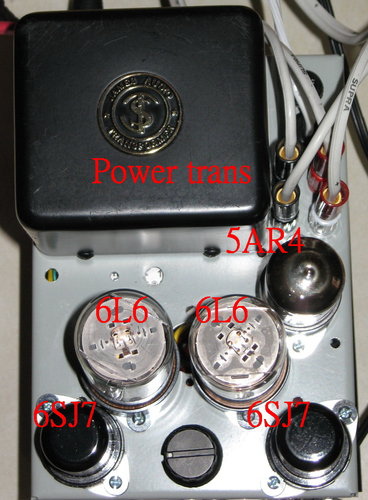

6V6, 6L6, KT 66 一體通吃，隨插隨聽
功率管 100％電流負迴授，沒有電壓放大（實際上縮小為 0.9），所有的負迴授好處都有了。輸出內阻、失真度只有原來的12％。
Damping factor增加 8-10倍，喇叭低音控制力好。實際上低音比 6V6-PP機還下沈。
cathode follower 對 B+漣波 120 Hz 有免疫力。實接耳機，沒有一點哼聲。
OPT有一腳是接共地，因此左右聲道，不會有串音 cross-talking。實機左右聲分明。
直接交連，排除電容引起的相位移、音染。
陰極自立偏壓電阻 Rk2 高，直接管制了屏流，不大會隨不同管子的特性而改變。
6SJ7做5極沒有擔心的雜音。也許是陰極電阻，沒有加旁路電容，有電流負迴授的原因吧？

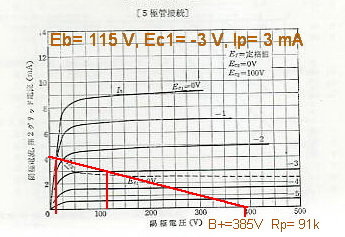

6SJ7 工作點直接受 B+2高低影響。 B+2 高, 屏流 Ip1 高，屏壓 Ep低。蘇俄管屏壓低。同樣 Ken-Rad管，差異大。Ep 試過 65V 到 165 V.
大8腳管，不會有麥克風效應。
6SJ7, 6V6， 5AR4 管都有空位腳可以利用，不必另做棚架，節省空間之外，也縮短了連線。
fuse 1A 有時會燒。用2A O.k.
分開兩個小機殼，不佔桌面，不感應電源變壓器的哼聲。
另件少，容易做，費用低。
