Earphone amp with RIAA-MM and MC input-part 5-實機篇

距離構想Feb. 2008年構想，畫線路圖，張貼了本文的第一章part 1， 已經快一年了。

現在抱著不成功便成仁的決心，做下去了。

成仁的意思是指能MM輸入，不能MC輸入。

1.分離機殼之一：MC-MM RIAA preamplifier 矮機殼：

沒有發燒件。
元山牌機殼180 mm 深*140 mm 寬*75 mm高
4支菸囪鋁罐電容2*10uF/350V+100uF/15V是觀感的考量。
一對output transformer made USA，便宜好用。
2對交連電容0.1uF make Musicap, 1對交連電容0.2uF make Auricap,
1對陰極電容100uF make Spraque
Comos 100RB potentiometer

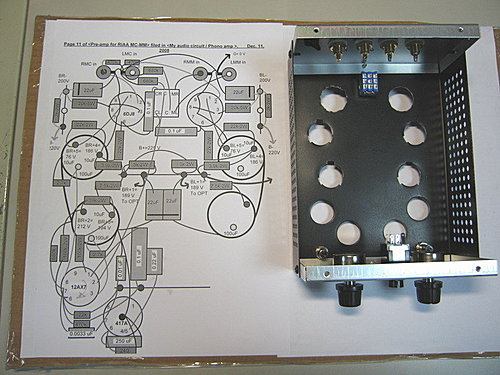

紙上作業。事後諸葛亮認為應該把4支電容跟後段的4支12AX7-417A對調，訊號路徑可以縮短。



opt裝在底板跟面板一體，跟頂板分開，像是便當盒子一樣。




配線中段，先燈絲，訊號源MC放大6DJ8部分。
兩支黃色的第一段交連電容引線太長，引起震盪。
藍色的微小3極雙投切換開關，會走私MC信號，不會完全切斷。
重作的話，把開關換為左右分開兩個，位置分開，找大一點，好一點的開關。





MM-MC切換開關之後的遮蔽白線太長，架空不行，極端時可以收到背景廣播音樂，改為靠著接地的鐵板
。




  6DJ8-12AX7管座有電場遮蔽鋁罩、鐵罩證明是有效的。
紅綠LED指示輸入是MC或是MM。
面板中間輸出插座、耳機兩用。volume左右分開。

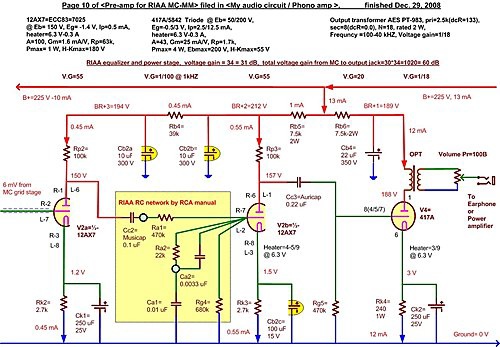

完成品的線路圖以及期待的靜態電流電壓值。

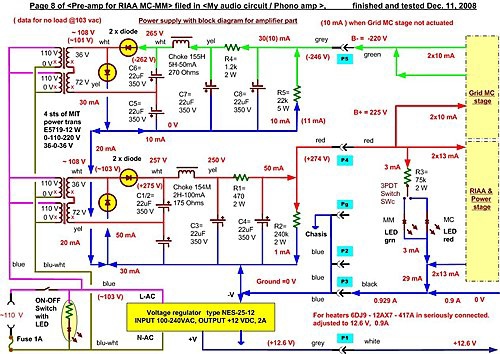

2.分離機殼之二：電源供應，高機殼：

需要供應

1.1 負電壓 -200 V-30 mA

1.2 正電壓 +200 V-50 mA

1.3 燈絲 12.6 VDC-1A

跟原來規劃的比較，更改了兩點：

1.4. 不用基納二極體Zener Diode穩壓 -200 VDC，以R5=22k-5W-10 mA代替。

1.5. 簡化為5針Canon connector。

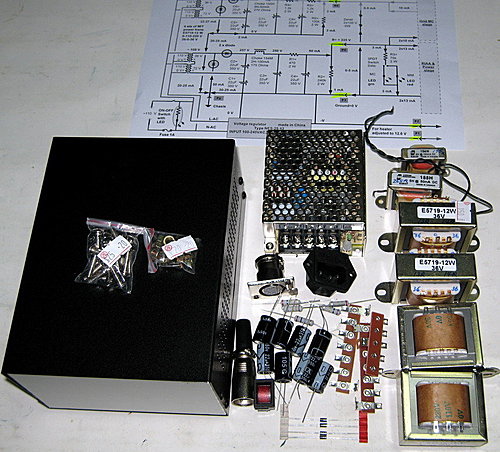

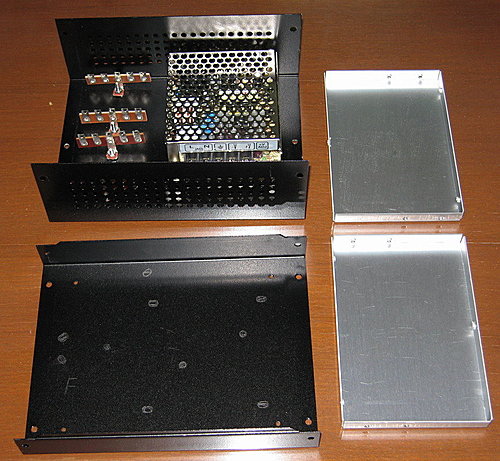

主要的另件：4 只MIT 110V-36*2 V變壓器，兩隻choke，一隻MIC燈絲電源穩壓12.6VDC, 元山牌機殼180 mm 深*140 mm 寬*90 mm高

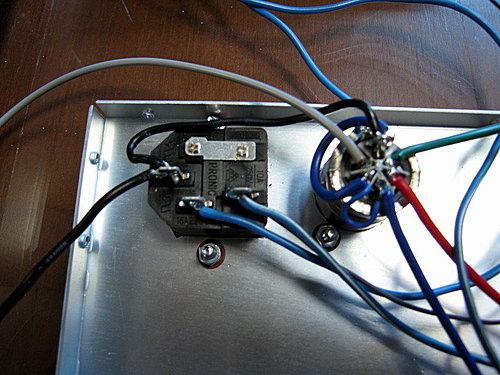

電源插座，5針插座

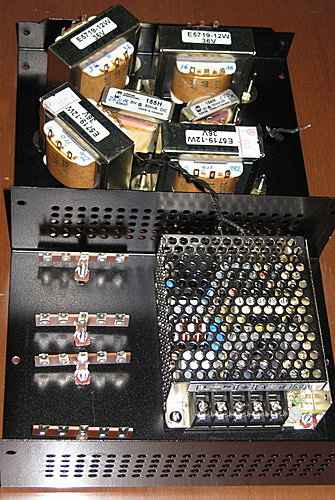

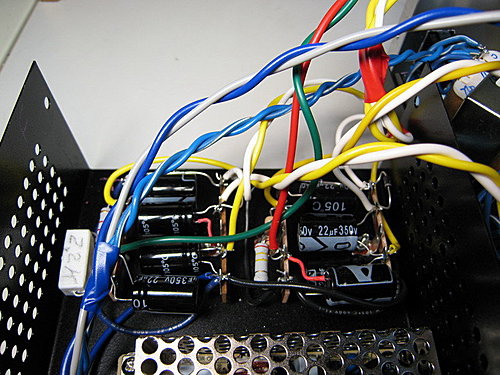

正、負 兩倍壓，整流濾波。

MIC的12 VDC穩壓供應器便宜又好用。

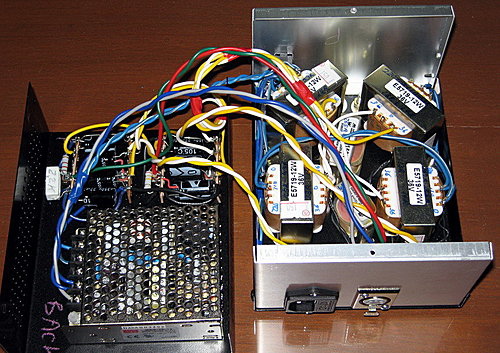

便當盒完成了，只費了5天上班時間的空檔。

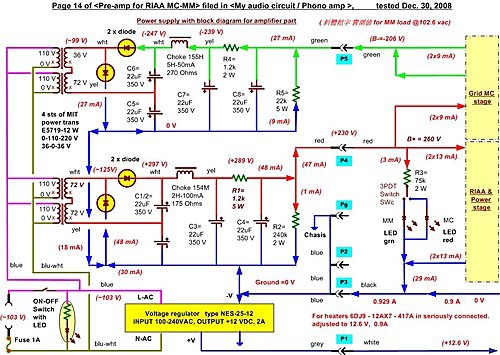

上圖是加上負載RIAA preamp部分時實際測到的數據。

B+已經提高一檔，R1增為1.2k.
