2011年8月22日 星期一

偏心抽頭的單端輸出變壓器可以用在推挽機嗎?





偏心抽頭的單端輸出變壓器可以用在推挽機嗎?
這問題有點像是:狗可以要牠抓老鼠嗎?

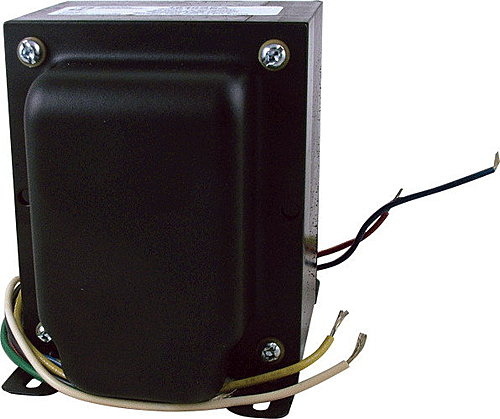

Transformer - Hammond, Output, Single-Ended, 30 W -T-1640 SE



  • Over designed for single ended tube output circuits (triode, tetrode or pentode tubes).
  • Enclosed (shielded), 4 slot, above chassis Type "X" mounting, both end bells include knockouts for optional above chassis wiring.
  • Frequency response at least 20 Hz. to 20 Khz. at full rated power (+/- 1 db max. ref. 1 Khz.)
  • Insulated flexible leads 8" min.
  • Includes a 40% screen tap for Ultra-Linear operation (if desired).
  • High quality laminations, (M6) grain oriented silicon steel
  • Core is gapped to reduce core saturation in Class-A circuits.
  • For general purpose or replacement use in single ended tube output circuits see our P-T125SE series.


Specifications
Audio Watts: 30
Primary Impedance (Ohms): 1,250
Primary Inductance (H): 14 (minimum)

Primary DC Impedance (Ohms): 1,250
Secondary Impedance (Ohms): 4/8/16
Max. DC Bias (mA): 200
Suggested Triodes: 2A3, 6A3, 6B4G, 300B, 572B, 811A
Suggested Pentodes: Parallel - 6550, 6CA7
Weight: 11 lbs.





 上面單端輸出變壓器買來是要裝6082單端機的。


計畫了近兩年,還在紙上談兵。


見下面貼文:


直交6082併聯單端機(一)


http://tw.myblog.yahoo.com/stein-hsu/article?mid=1851&prev=1930&next=1788&l=f&fid=13


直交6082併聯單端機(二)

http://tw.myblog.yahoo.com/stein-hsu/article?mid=1933&prev=1991&next=1930&l=f&fid=13




按兵不動的緣故是線路拿不定主意。
除了上面的計畫線路之外,也做過cascode線路。

最大的癥結還是勞師動眾,可能只擠出不了5W.  典型的殺小雞用牛刀。
因此才想到拿來作PP機的可能性如何。
PPj機就可以有大的輸出。

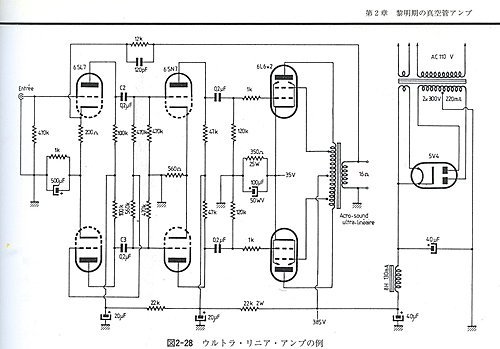

看過日本達人上面說的,一般有Ultra Linear UL的輸出變壓器,抽頭是在48-50%,可以說是在"中心"抽頭了。


要是真的在 "中心" CT抽頭,那就是跟PP用的一樣了,挪用也就可以了。除了負載值需要配合之外,鐵心、直流磁飽和比PP機更優越。

不巧的是,這單端OPT抽頭是40%。
意思是偏離中心 50 % 正負+/- 10% 或者說  100 % 正負+/- 20%

也可以說  上下( 或 左右 )
線圈圈數比是 60/40= 1.5

它們反映的
阻抗(負載)比是 1.5*1.5= 2.25


事情好像有點大條。


值得仔細分析。

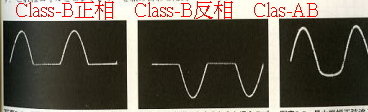

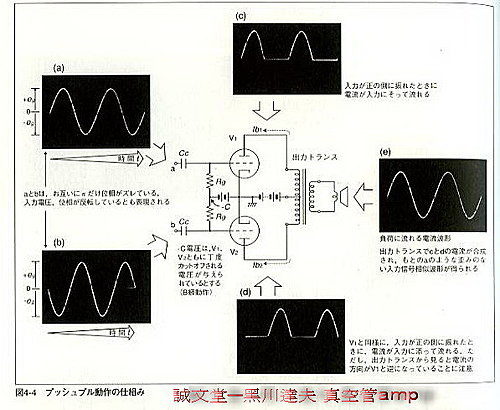

 借用上圖,表示完美無缺的V1, V2  兩管在Class-B作一樣倍數的放大,負擔相同的輸出功率。




Class-B定義是有一半時間沒有屏流,切掉一半。但是在OPT次級整合出來的波形 e 跟輸入 a一樣。


如果是Clas-AB,只有少於一半的時間屏流被切掉,但是在OPT次級整合出來的波形還是跟輸入 a 一樣,只是峰值低一點,輸出功率比 Class-B 少一點。









如果V1. V2管沒有配出來一模一樣的放大倍數(意思是 讓它們負擔一樣的輸出功率),那麼c, d  的峰高就不一樣,在OPT次級整合出來的波形跟輸入 a 不一樣,會上下 一高一低,就是有二次諧波。


現在用40/60%負載,負載的差異引起放大倍數、輸出功率的差異,類似沒有配對好的V1,V2 造成的效果一樣。

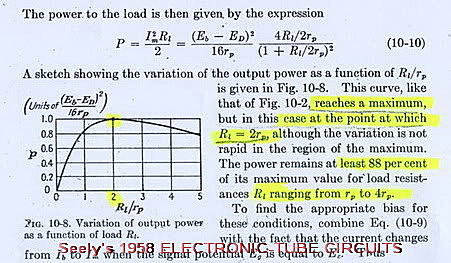

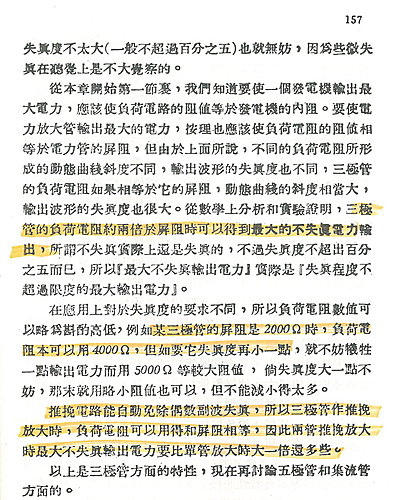

輸出功率最大是在負載跟內阻比= 2的時候,但是為減低失真度,一般單端機會取比2大,例如取 3。


而PP機配好管就沒有二次諧波失真,因此可以取低於2 。













但是可以看出取 2 的兩頭、兩肩 大約平均下降,在 1 到4 之間 輸出都差不多的。


結論是,負載/內阻 比以 1 比 2.25  跟 1比4  相較 是不影響大局的,負載值取的好,"兩肩"也許剛好  相等。


最後考慮的是相近的輸出功率分配在 40 比 60 的線圈上,一頭重,一頭輕,會有什麼結果?


以單端OPT比推挽機OPT又大又壯,我想不是問題。




總結是 O.K.








2011年8月14日 星期日

放大器周波數特性的測試方法


我沒有訊號產生器,沒有示波器,連 mV meter一樣的老儀器也沒有,只有翻爛的幾本書。
不過看到MyAv上 xtype兄已經用示波器測到那個地步了,如果再花一點功夫,應該可也可以在下面這一張性能頻譜上畫出 那台 EL34-PP機的心電圖。









方法是送個 1kHZ左右的訊號="正弦波",調到 8R負載有
2.82 V-rms相當於1 W輸出,當它是基準 0 dB
因為 輸出功率P=2.82V*2.82V/8r=1W
然後隨您高興,改變頻率,記錄下來 有多大的 V-rms
按按計算機,折算記錄下來多大P= W,應該只有在頻率高、低兩頭 P= W會降低下來。
記得 一半 0.5 P 等於 - 3 dB
如果有 dB meter 新儀器,取代 mV meter 那就更方便了。
就可以畫在這張"半對數"圖上比一比了。
這張圖例,可以說它的頻寬是從13 Hz 到 70kHz,A點到 B點 -3dB之間


2011年8月4日 星期四

PP機如何直接交連






pp機如何直接交連?2005年規劃過,認為可行,卻一直沒有實作。
最近想作一台 "小小便當PP機", 採用 老掉牙,上海時代的分相方式,所謂的"分壓式 」  "自平衡 」 方式。
或者是"陰極直接交連"方式。

PP機分相的方式

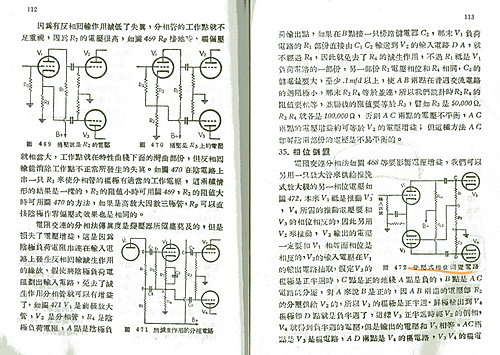

五洲出版的"真空管擴音器設計原理"一書   有詳細的說明。

當一下文抄公












誠文堂 日文書 山川正光 桑  也有說明:




圖 4-33a裡 的 柵極漏電阻 250k-250k是畫蛇添足,在圖4-33b裡拿掉了,以250k-250k-100k共用





而且 回輸點,不再是中點,而是偏向第一管,以(250+20)/250, 或是 (250+7.5)/250的比例擷取。



實際例子,如下圖 GE線路 470k 對照 56ok 也是同樣的道理

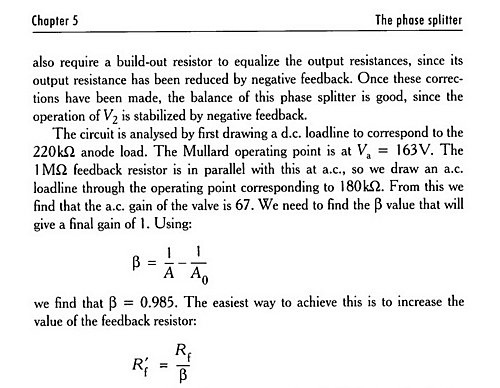

英國佬 Morgan Jones的分析,更讓人歎為觀止

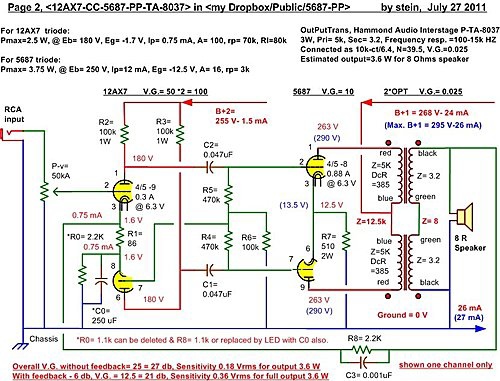

因此我規劃  電容交連是這樣的:





如果要直接交連,就是這樣的:已經考慮到 Morgan佬的龜毛作法。






問題在於這個Rg4=9.1k 當作 12AX7柵極漏電阻是否夠用?

12AX7的 C-g-a =1.7 ppF,  米樂電容= 1.7*100= 170 ppF
9.1k相當 -3 db的 截止頻率= 1/2-pie* 9100R*170 ppF = 100 kHz

不滿意的話,把Rg4=9.1k  降低。
比如到 4.7k,截止頻率加到 220kHz。
但是不能歸零。歸零就取不到訊號了。
意思等同於RCC輸入 P-v=50KA




Aug. 23 2011補記:

上圖 Rg4=10 k (Rg4=9.1k 也好) 的線路,肯定都是不行的。

因為 Rg4/Rg1 構成分壓 9.1k/1000k = 0.50V/50V=0.01,
只取得 誤差輸出的百分之一,餵不了偏壓需要的訊號。

必須提高到像是底下對半的分壓, 470k/470k

需要的偏壓、誤差信號,一半來自Rp1, 另一半來自Rp2, 在 Rg1/Rg2/Rg3的交會點,正相跟反相,湊合在一起,剛好是 Rp1-Rp2的誤差值,交給偏壓使用。
在這裡,正相跟反相的輸出差異,結果是 放大倍數的倒數。等於 1/22= 0.045 = 4.5% = +/- 2.3 % 很好

但是這樣,交會點有 48V 的電位,務必通過電容 Cc=0.01uf 交連.

希望實作時過得了關。
