2012年12月22日 星期六

Enhanced Triode 6550-KT88-(第二篇)

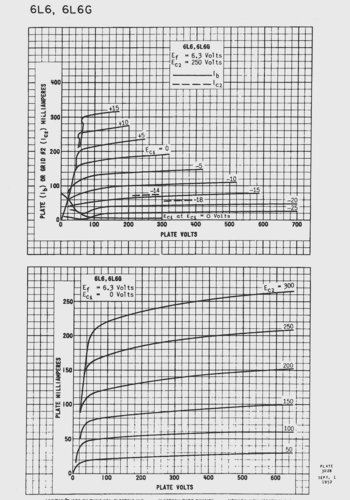

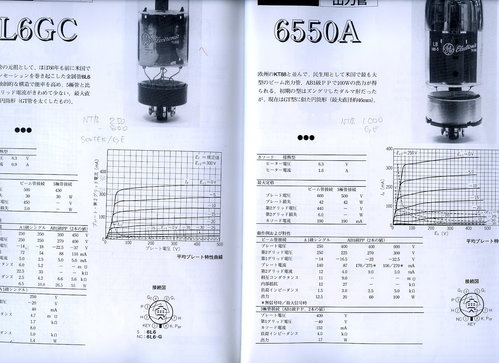

tetrode -pentode 4極5極管廠家一般公佈的屏流Ib、屏電壓Eb 曲線圖,是固定第2柵極C2電壓EC2,如6L6上半圖示 Ec2= 250V; 而以第一柵極電壓EC1當作參數畫製的。

屏壓超過 100V之後,屏流Ib幾乎不受影響,只是緩慢上升,Ib幾乎由EC2管制。

由於第二柵極C2  也存在電流,大小受到 EC1的支配,因此要維持曲線特性正常的運作,EC2除了給固定的電位之外,還需要電容接地,讓交流訊號接地,EC2電位才不會變動,有回輸的影響。

圖示可以看出廠家建議的工作點是
Eb=200-300V之間時,EC1=- 14V, 輸出功率可望 6W
Eb=300-400V之間時,EC1=- 18V, 輸出功率可望 10W

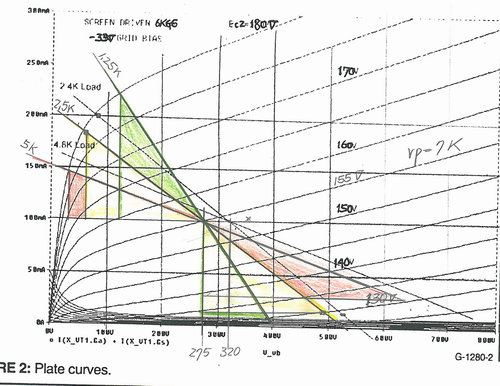

另一種作法,如上圖的下半曲線所顯示, 固定 EC1= 0V, 變化 EC2當做參數
只要EC2擺幅足夠大,屏流Ib可以更大,超過 200mA,輸出功率也就更大。
可能因此,洋人稱它 Enhanced Triode
吃了大補丸的3極接法。

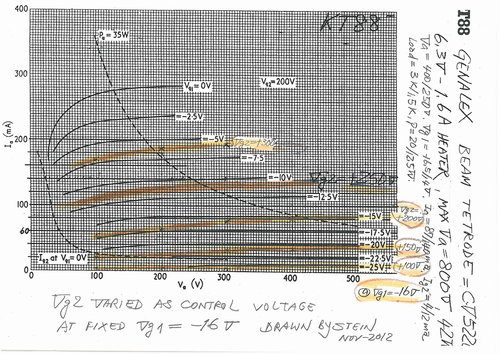

kT88=6550我沒找到Enhanced Triode的資料或特性曲線。

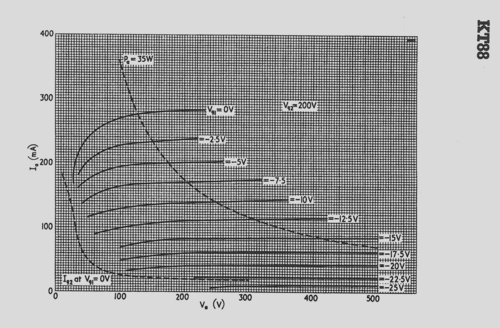

GE可以查到下面的KT88特性曲線,分別是 EC2(=Vg2、C2=g2 每人一把號,各吹各的調)= 300/200/150/100 V.


自力救濟的話,例如要建立 Ec1=Vg1= -12 V的特性曲線,先把Vg2= 300/200/150/100 V.
4張圖裡  Vg1= - 12V相當的 Ib 抄下來,駐記在底下。




然後搬到另一張空白的格紙上,畫成下圖。
得到Ug2= 300/200/150/100 V的曲線。

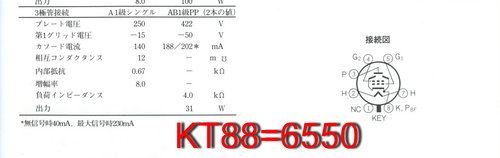

按照 廠家的"古方", KT88=6550 工作點是
Ub=Ug2=250V/Ib=140 mA/Ug1= -14V

現在維持 250V/140mA,
那麼在 Ug1= -12 V之下,估計 Ug2 = 215 V, 也加畫一條曲線進去。

如果接上 手上有的 Output transformer 負載 1600//16-8-4,可以畫出3條負載線
1600/800/3200R





靜態工作點,g2=C2 = 第二柵極  對地電壓 = 215 +12=227 V
Ig2第二柵極電流,廠家公佈 約 3 mA
@ Ub=250V/Ug2=250V/Ug1= -14V
現在 Ug1= -12 V, 會大一點,從嚴取 5 mA

有了 Ig2,驅動級 非得用隨偶輸出不可。


這裡想要用 6BM8一級放大 加上隨偶輸出,DIY 過,有現成的數據可以參考。

Ug2 運作時 可望在 215 V (對陰極電壓)上下 擺幅
當它 超過 +/- 85 V,  Ug2=  +300V/+130V,
相當 85/1.4= 60 V-rms

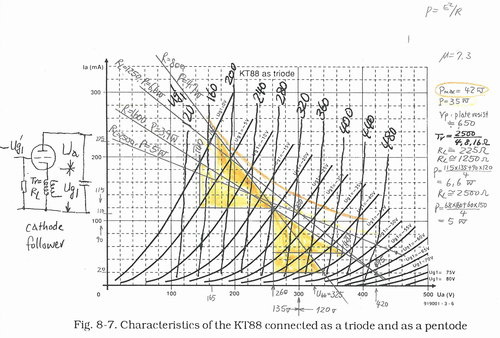

估計 KT88=6550的 Voltage Gain放大倍數,按照 上圖畫線,V.G.=1.7  左右

Output 接 1600/8時 V.G.= 0.07

次級可望有輸出 60V-rms * 1.7 * 0.07 = 7 V-rms
按照 P=E*E/R
則 P=  7V-rms *7V-rms/8= 6.1 W



要是 U2= 215 V 擺幅 315 V-115 V,  +/-= 100 V = 70 V-rms 時
可望有輸出 70 *1.7*0.07= 8.3 V-rms
 8.3*8.3/8= 8.5 W



總之,輸出大小,端看 6BM8 輸出的擺幅。

上限估計是:
6MB8最低工作屏壓50 V之下,擺幅 = +/- (420-227-50)=+/- 140 V = 100 V-rms
100V-rms*1.7*0.07= 12 V-rms
12V-rms*12 V-rms/8= 18 W

不過,單靠 6BM8一段放大 V.G.= 55,無法CD-player 直入的。



Rk4不加 旁路電容,有局部電流迴授。
Beta = 82/1600=0.05。很小,可以忽視。

Rk2可以試試 正迴授,再定值。也可以省下旁路電容。
少一個時間常數







如果減低 Ug1 為 -10V

可以做出另一個 參數曲線。
如下:






下圖,分別畫出 Ib= 140/120/100 mA時
Ug2 = 200/182/17 V

最高可望 10 W輸出

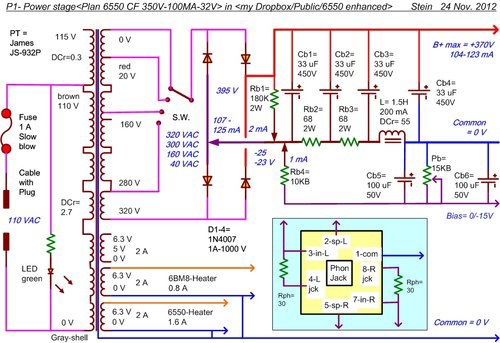

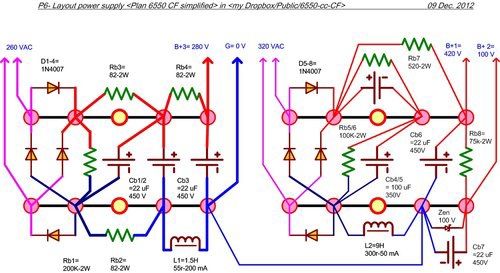

電源部分






排列方式:







2012年12月7日 星期五

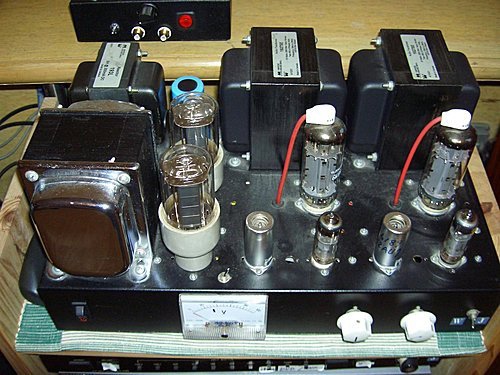

6550 SE Cathode follower-8-重煉一台

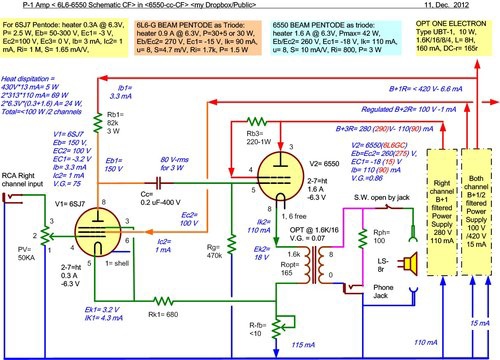

6550容交隨偶輸出,聽了幾個月,自我感覺良好。
她的輸出變壓器,是就方便用 便宜貨,怕磁飽和,只敢用到 80 mA

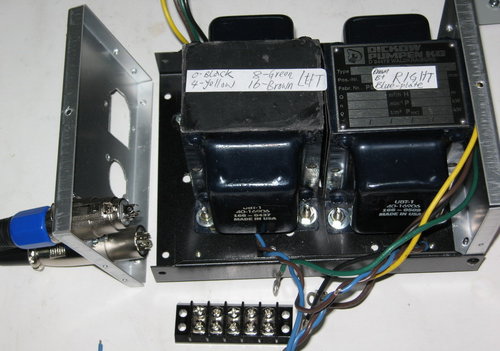

因此規劃拆下 417單端機的 ONE-ELECTRON UBT-1 的一對,重煉一台正典的。

哢得好,還可以6L6GC-30W的大管跟6550A共用。




架構簡單,6550耗熱只用到275V*120mA=33W, 80% 而已。

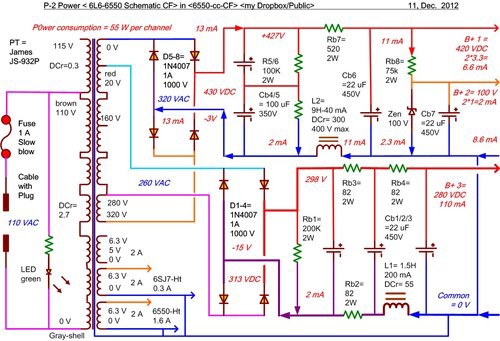

需要獨立的兩個堅新的電源變壓器,給她的負荷很低。

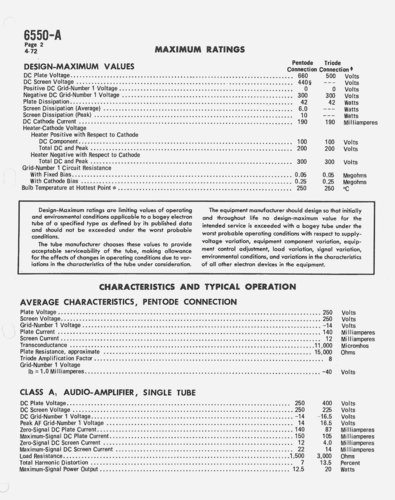

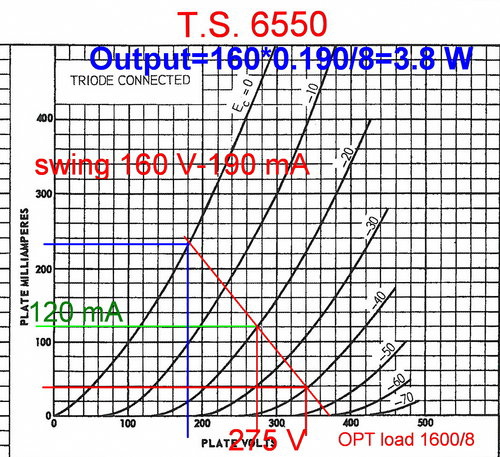

按照廠家手冊工作點 250 V/140 mA/-15V最理想。
但是OPT的直流電阻是 165 r, 只能遷就 275 V/120 mA/-20 V.

要是給他+8V(140 mA * 165 r= 23 V, 23-15= 8 V) 的固定正偏壓,也是可以做到工作點 250 V/140 mA/-15V的。

改插 6L6GC的話,應該不至於超過 300V*100mA=30W的上限。

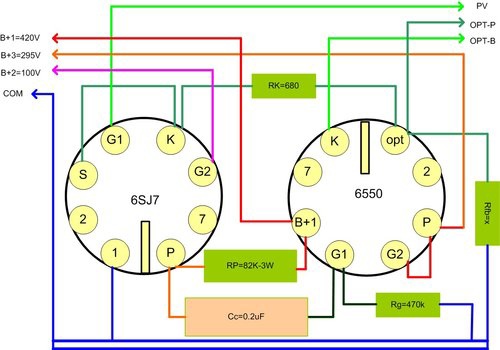

先排列一下










原山牌的 130 mm* 180 mm機殼應該可以擠進去。





萬事皆備,只欠東風。
那就是此機最」肉腳」的部分:機殼。

沒有了Hammond耐操的機殼,只好去買兩隻原山牌的」豆腐" 殼了。

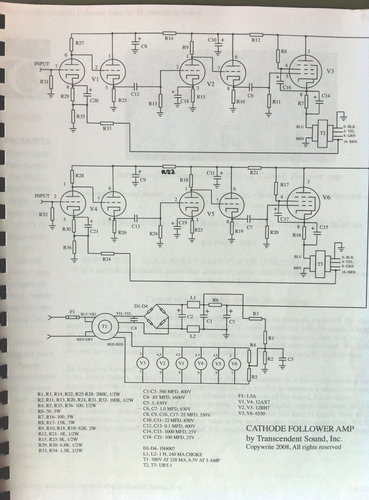

加州的Bruce販賣機 用兩段放大來驅動,兩段都是隨偶輸出
OPT是One Electron

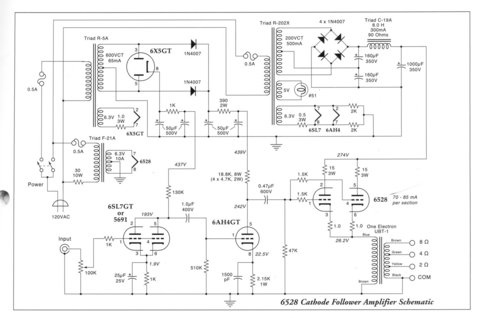

也有洋大哥用 6528,  把 UBT-1操到 160 mA的 隨偶機。也是兩段放大,但是用屏輸出。





我要用兩隻OPT佔用一個機殼。

amplifier部分獨立一個機殼。

以Canon插頭座連線。河水不犯井水。

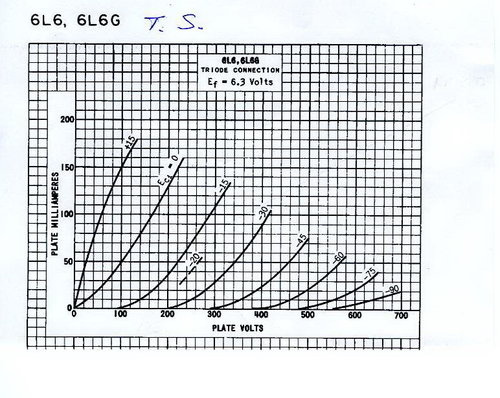

所有的資料顯示 3極接法以 250V/140mA/-15V。

























2012年11月26日 星期一

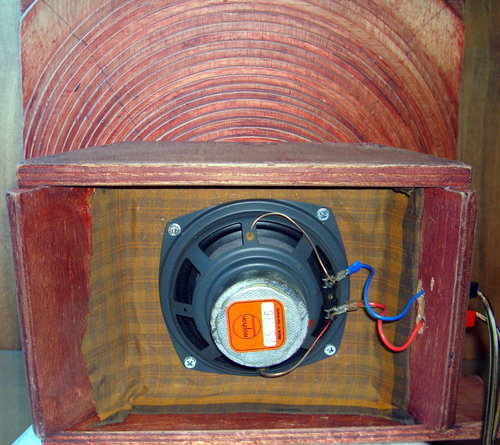

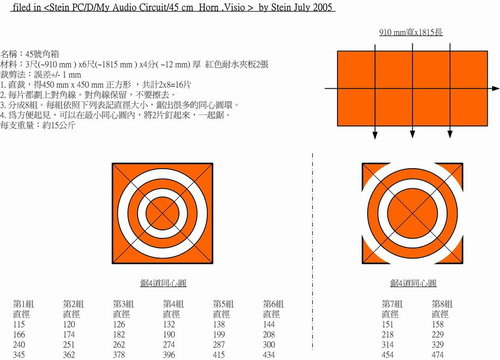

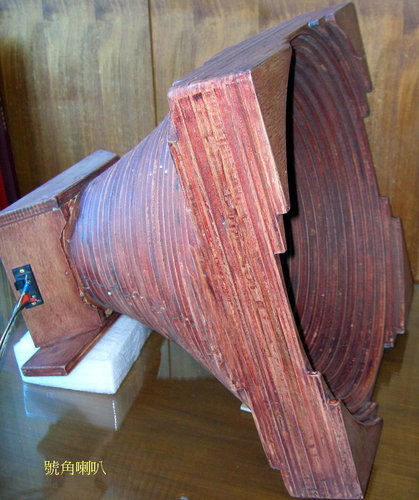

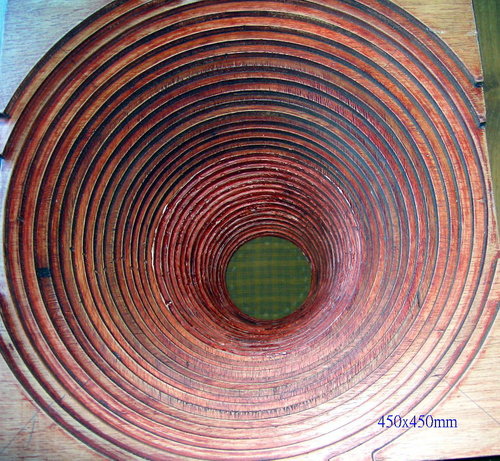

450 MM號角木箱




兩年前,T兄 來辦公室找我。


聽了這對木頭號角,說不錯,他林口的新房子,正欠缺音響喇叭。


我說這一對送給你,但是搬運自理,貨物出門,概不退貨。


打包好兩年了,藏在辦公室桌子底下,T兄 通過幾次電話,卻一直沒有開口要拿。


我也不敢提醒他。

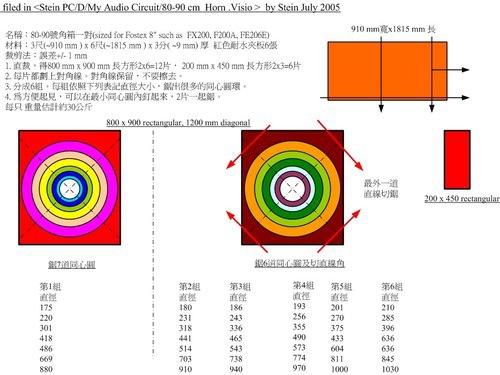

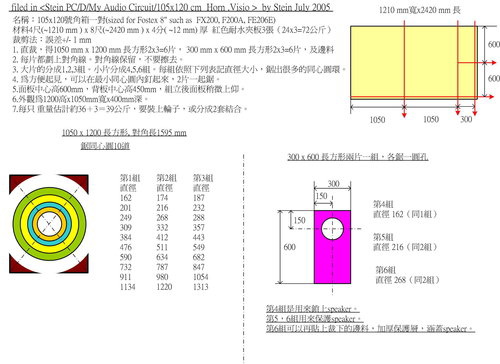

當初,還計畫擴大號角尺寸,做到 80*90 cm


還好,沒有動手,否則更不可收拾。
















2012年11月25日 星期日

Enhanced Triode 6550-KT88-(第一篇)




真空管驅動前段不透過電容、變壓器, 而想要直接交連到後段功率管的方式有:





1.


輸出的驅動電壓低,信號擺幅小, 例如由屏壓輸出,工作在靜態電壓50-100 V之間的話,可以遷就線路的方便,把功率管的陰極電阻加大,電位墊高到需要的自立偏壓值。


Colin 先生的「5687直交5687機」, 我的 6BM8 三支全壘打「 都是。








2.


如果輸出的驅動電壓高,信號擺幅大, 例如由屏壓輸出,或陰極隨偶輸出,工作在靜態電壓100 V以上的話,第一法就不太適當。


吃掉100 V B電,就會壓縮到功率管的工作電壓,還增大了 陰極電阻的發熱量V*I 10 W 上下,相當浪費能源。


解法是採用 雙電源,把墊高的電位 以小電流分隔出來,把交流訊號交由電容器的通路處理。








Colin 先生的「6C45-dc-300B機」, 我的 12AX7-dc-6AS7」 都是。








3.


sweep tube 固定 第一柵極 grid-1 的偏壓,變化第二柵極 grid-2 的偏壓,所謂的 enhance triode 吃大補丸的三極方式。


grid-2偏壓 設定在 +150V 左右,可以直接交連到功率管的柵極。

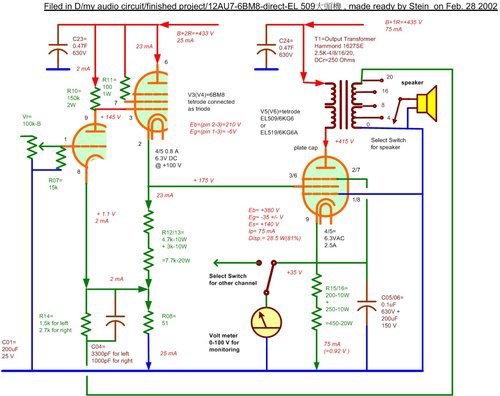

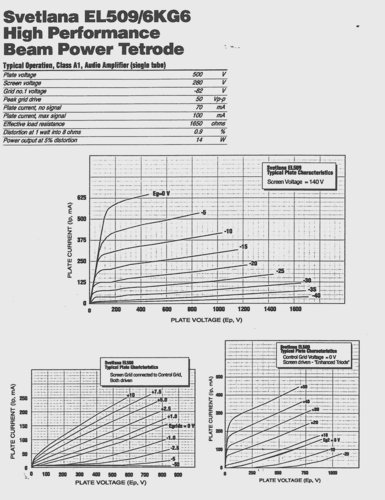

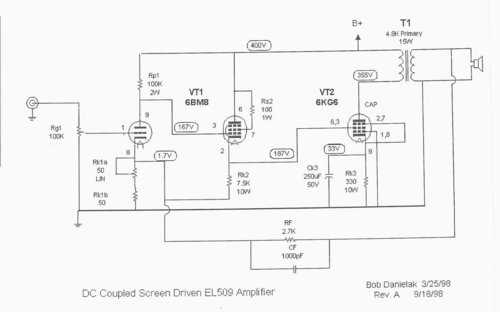

像是 Bob先生的 6KG6=EL 509

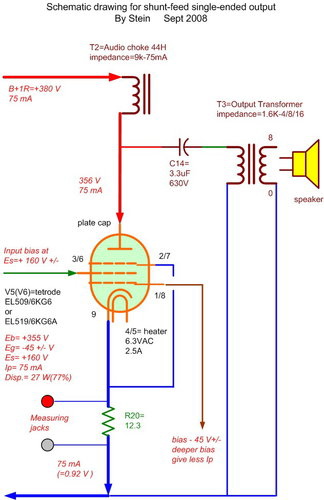

我做的 shunt-feed 及大頭機



























































那麼 6550-KT88 可以這樣做嗎?





資料找不到變化 grid-2的特性曲線。


只找到 6L6 的。








不過 KT88 GEC grid-2 100 V, 150 V, 200 V, 300 V的曲線。


土法煉鋼之下,讀取 grid-1= -16 V, 自己劃上,也是不得以的辦法。


















選個Vg1= -10 V, Vg2= +175 V的工作點,試看看。








因為 grid-2電流,大約 5 mA 需要cathode follower 過門一下。





未知效果如何







































2012年11月3日 星期六

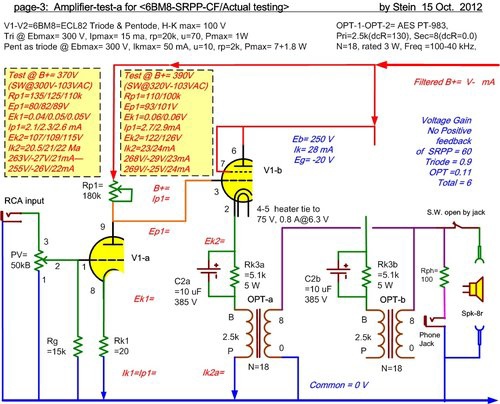

6BM8-CF之四-測試




零 V 偏壓是可以正常工作,








不過下到 負 1 V 偏壓,也許 輸出內阻高一點,但對於輸入訊號 比較寬裕。








家裡電壓112VAC較高,電流嫌高。



將屏負載 150k 換成 200k










去掉陰極傍路電容,把後級隨偶輸出的大功率電流拉回來做 正迴授,以維持(提高) 前段3極管的放大倍數是可行的。

不過,既便不做 正迴授(聆聽試驗時,把陰極迴授電阻 Rk1= 6//6=3r 用魚夾短路),靈敏度還是夠的。

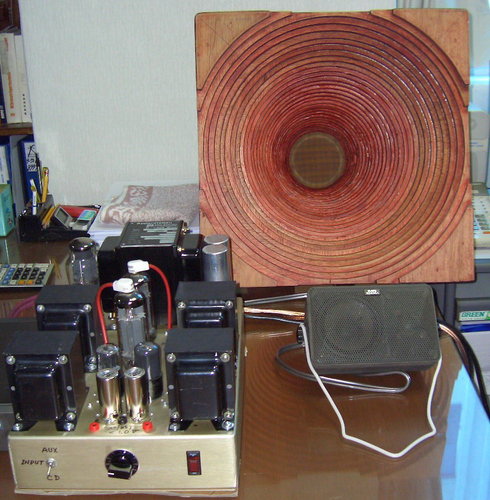

正常近場聆聽 LS 3/5喇叭時,volume開度如上照片。


6點到8點鐘




上面 10點鐘就夠大聲了



兩光的ACV電表 0.15V, 要算多少輸出瓦特?我不知道。

接純電阻 10r 時 1khz 勉強有相當的 2.4 VAC輸出。

喇叭跟純電阻負載無法等同,參考就好。
