序曲：
自做派Diyer最刺激的時刻莫過於上電點火的那一剎那。
即使不是菜鳥，心頭還是七上八下，不知道撥上開關之後，會怎麼樣？
會 像點燃爆竹一樣，「碰」的一聲嗎？
還是 燈慢慢亮起來，隨著一股焦味，冒出白煙來？
而很多情況是不聲不響，燈也沒亮，原來是太過緊張，忘了放上保險絲。
這次卻是未演先轟動，有3支5842小管子，只能插到一半，最後一段，霸王硬上弓，還是插不上去。
毛病出在第一次用上這個Made in Korea的9腳座，緊到幾乎沒有彈性。而不巧的是，剛好換用新的40W烙鐵。
原來 30W的在辦公室 103V電壓，嫌它熱度不耐，而這40W的又嫌過份，手腳太慢時，銲錫會沿著腳底的縫隙滲到腳座的洞底、牙縫，導致腳釘無法插到底。
特別是燈絲接腳的那幾隻，線粗，銲的時候把線壓到底，會超過幾秒。以後要儘量銲在接腳洞眼的上部，鉤線紮好就當快槍俠，銲條出口，煙冒出來，抽手就跑。
雖然動手修理了插座，勉強可用，最後還是全部 8支換新的重新銲接。
設計的考量：
Hammond 電源變壓器 115Vac用在 110 Vac應該可以用足或超過 175 mA。每支 5842可以分配到 20 mA*8=160 mA。
365-0-365 Vac 經過 L-CL-C濾波可望有 B+= 280 Vdc 以上。
5842工作點屏壓上限 200 Vdc，熱耗 = 200V*20Ma= 4W， 還在上限 P-max =4.5W之內。
在此限制之下，儘量提高偏壓，以便在Class-A1操作時，有最大的輸出功率。
對照 5842特性曲線，最高的工作點是屏壓200 Vdc- 屏流20 Ma-柵極偏壓 –3 V. 保守點，取:
工作點是 屏壓180 Vdc- 屏流 18.5 Ma-柵極偏壓 –2.5 V, P= 3.3 W
輸出變壓器 One-Electron 1600/8 併聯4屏時，負載是 1.6k*4=6.4k是 5842內阻3.1k 的2倍剛好。它的放大率是 8/1600開方＝ 0.071
因此 5842到output transformer二次的放大倍數是：
40*0.071*6.4/(3.1+6.4)＝1.9倍。
Class-A1下，輸出電壓＝ 2.5*1.9/1.41= 3.4 V-rms
輸出功率＝ 3.4*3.4/8＝ 1.4 W
前段放大 10倍的話，輸入訊源需要 2.5 V/10＝ +0.25 V/-0.25 V= 180 mV-rms足夠 CD player直入， 還有 – 6 dB feedback的本錢.

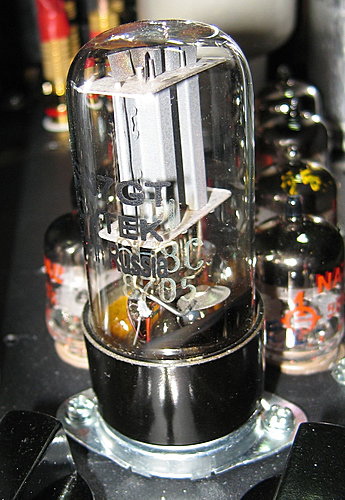

10倍可以 12AU7 或 6SN7做到. 挑8腳大管6SN7好配線。
5842陰極電壓、自立偏壓陰極電阻，兩個變數決定了屏流。
而陰極電壓幾乎由6SN7輸出屏壓決定了，因為5842柵極偏壓差異變化 0.X V 影響陰極電壓不大。
只要固定好6SN7輸出屏壓， 5842屏流就跑不掉了。6SN7輸出屏壓，希望低，70 V夠用就好。因此B+2用Zener穩壓 在130V。
6SN7負載用低一點的 12k，屏流約 5 Ma， 可以把輸出阻抗拉低到 5K, 避免 Miller電容效應引起的高頻衰減。
Feedback 配上選擇開關 on-/off/-on 可有–3 db/ no feedback/ -6 db的自由。
燈絲供電用現成 made in Taiwan 模組，方便又好用。掛在 70V上下。
整流管，上次GZ32燒保險絲。
實際上火線，量測到的B+= 280 V, 工作點屏壓 高出10 V,超過 190 V
聽感：
實際上火線，量測到的B+= 280, 工作點屏壓 高出10 V, 超過 190 V
接 Thoren LP， Colin Twin speaker 聽了一週:
1. 聽起來 不只1W。轉到9點鐘，就衝上天花板了。
2. 喜歡 no feedback. 耳機沒有聽到哼聲。
3. 鋁罐電容會震動。一週後幾乎消除了。機殼底板會唱歌，多黏上兩隻橡皮墊。
4. 有時會放鞭炮，在整流管腳8跟腳3塞上50 R5電阻，B+降了 8V，希望能解決放砲的困擾。
5. 極為敏感。碳毛刷刷唱盤，喇叭會有靜電引起的撲撲聲.
6. 新的量測如下圖。
