單級功率放大器（3）6CM4=EC86

這兩天 ：

清明時節雨紛紛，輻射烏雲飄過來，不過氣象局。原能會都說」安了」。



真空管功率放大器，傳統的作法是第一級電壓高倍數放大，第二級電流放大，經由輸出變壓器匹配8 歐姆阻抗的喇叭取得功率。

如果要把這兩級壓縮在一起，一次完成，也未嘗不可。

Colin單端、一級放大5687就是這樣的架構。

我DIY的5842＝417A也是相同架構，用在電腦小喇叭以及耳機，相當滿意。

共通的優點是失真最低，聲音清純透徹，弱點是需要高電平的輸入訊源，功率小，動態不足，說不好聽是」氣若游絲」。



現在我設定目標：

訊源輸入一般CD的 1 V-rms，輸出變壓器次級電壓 3 V-rms，整體電壓放大3倍，8歐姆喇叭取得 3*3/8=> 1 W功率輸出,，希望有所改善，但是不知道可行性如何？



下面紙上作業看看。

前篇E88CC=6DJ8管算過，可行。

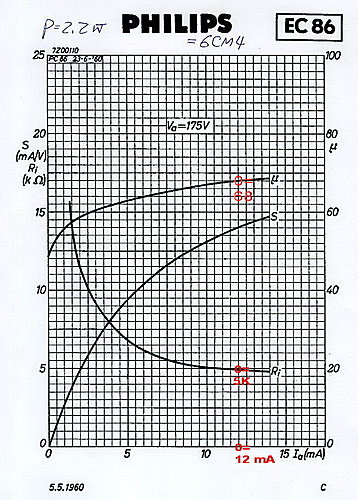

改試Philips EC86= 6CM4特性：

工作在 Plate volts屏壓175 V, Grid volts柵極偏壓 -1.5 V時，她的plate resistance屏阻Rp是 5 K ，Amplification factor放大因數 u 是 68，如紅色圈註。

1.        輸出變壓器阻抗維持 1.5*Rp時，放大倍數就可以有68*1.5/(1+1.5)= 40.8倍。

2.        要維持整體電壓放大3倍的話，輸出變壓器圈數比要N=40.8/3= 13.6

3.        輸出變壓器圈數比N=13.6表示初級阻抗要13.6*13.6*8= 1480 = ~1.5k

4.        初級阻抗1.5k,表示管子的輸出阻抗要 1.5k/1.5 = 1k.

5.        輸出阻抗要降低到1k需要並連 EC86 一共 5k/1k= 5屏，即是5支管子。

6.        Miller capacitance米勒電容Cg-p= 2ppf，假定入前級的輸出阻抗＝2.5k，相當於 volume potentiometer= 10k， 因此 1/(2ppf * 5*69*2500R*2-pie) = 92k Hz@-3dB 還好。

7.        Output transformer 1500R/8R, 5*12 mA=60 mA

結輪：可行。



DIY實作嗎？

我還沒有碰過EC86, 6CM4管

A.E.S網站 6CM4/EC86 – Triode   定價 USD 6.60  可是說斷貨了Out of Stock。

我還有一對 OPT-ONE ELECTRON 1600R/8R 160 mA 會是牛刀殺小雞

另一對HM 600R/4R= 1200R/8R 小一點的或許可用。

工作點自立偏壓可用 LED 約在 -1.8V上下，降低屏流 11mA, 省下陰極電阻/電容，再將屏壓提高到上限200 V，這樣輸入電平允許高一點，還在Class-A1, 輸出功率相對高一點。
