單級功率放大器(1)-12AX7

這兩天 ：

清明時節雨紛紛，輻射烏雲飄過來，不過氣象局說」安了」。

真空管功率放大器，傳統的作法是第一級電壓高倍數放大，第二級電流放大，經由輸出變壓器匹配8 歐姆阻抗的喇叭取得功率。

如果要把這兩級壓縮在一起，一次完成，也未嘗不可。

Colin單端、一級放大5687就是這樣的架構。

我DIY的5842＝417A也是相同架構，用在電腦小喇叭以及耳機，相當滿意。

共通的優點是失真最低，聲音清純透徹，弱點是需要高電平的輸入訊源，功率小，動態不足，說不好聽是」氣若游絲」。



現在我設定目標：

訊源輸入一般CD的 1 V-rms，輸出變壓器次級電壓 3 V-rms，整體電壓放大3倍，8歐姆喇叭取得 3*3/8=> 1 W功率輸出,，希望有所改善，但是不知道可行性如何？



先在紙上作業看看。

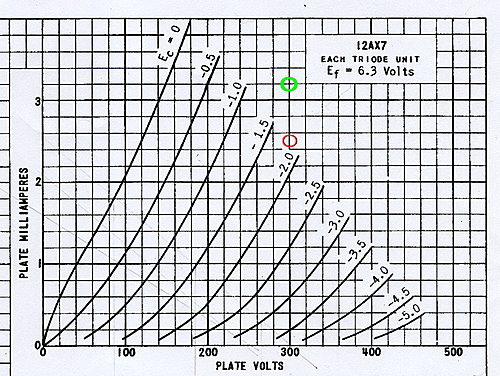

按照TungSol的12AX7管 特性：

工作在 Plate volts屏壓300 V, Grid volts柵極偏壓 -1.8 V時，她的plate resistance屏阻Rp是 45 K ，Amplification factor放大因數 u 是 大於100，如紅色圈註。

1.        輸出變壓器阻抗維持 1.5*Rp時，放大倍數就可以有100*1.5/(1+1.5) = 60倍。

2.        要維持整體電壓放大3倍的話，輸出變壓器圈數比要N=60/3=20

3.        輸出變壓器圈數比N=20表示初級阻抗要20*20*8= 3200 =3.2k

4.        初級阻抗3.2k,表示管子的輸出阻抗要 3200/1.5= 2133 = 2.1k.

5.        輸出阻抗要降低到2.1k需要並連 12AX7 一共 45k/2.1k= 21.4＝22屏，即是11支管子。

6.        Miller capacitance米勒電容Cg-p=1.7ppf，假定入前級的輸出阻抗＝2.5k，相當於 volume potentiometer= 10k， 因此 1/(1.7ppf * 22*100*2500R*2-pie) =17 Hz@-3dB不及格。

7,       如綠色圈註，提高屏流到 3.2 mA，降低偏壓到 -1.5 V，屏熱耗＝3.2*300=0.96 W, j近於極限 1W，但是Rp＝42k 減低有限。



結輪：卡在第6點，高頻衰減太多，不可行。
