直交417A併聯4屏-之3-穿針引線

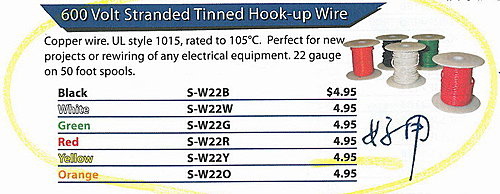

Hook-up wire最好用的是10幾年前跟Antique Electroic Supply買的 22號 多股鍍錫絞線，灰色，外皮有樹脂硬化處理過，軟硬剛好，耐熱耐操。可能是剩餘物資，有錢也買不到了。





其次是這種，耐熱差一點，買了各一卷，沒有再補貨。



現在用光華商場買的，外皮厚，但是不耐熱。手腳太慢時，外皮就開花、銅心就外露。也許可以先套個收縮皮再銲接頭，防阻開花。



Bus wire 地線用裸銅線，必要的地方，兩股絞合，可以插入電阻電容的接腳。






單心的不必像多股的先吃銲錫，但外皮剝離不乾淨，會散開，不好用。



 習慣先接 燈絲加熱線。



重量級的變壓器，長腳鋁罐電容， 暫時不裝。

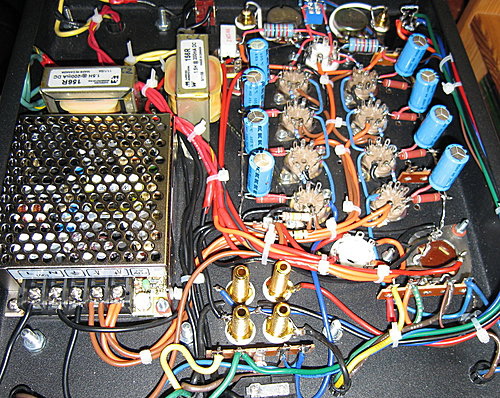

陰極電阻電容，4對一排，





裝上了變壓器。

還沒裝煙窗電容





接喇叭、耳機引線，回輸線。



直流高壓B+線多、繁雜，讓我昏頭。



稍加整理，不在意整齊與否。





用電表，再次核對。



在辦公室，空檔時候，前前後後，斷斷續續，花了兩個禮拜。



等上火線吧！
