0. 緣起
MyAv網友 x-type說：
steinhsu大.....
等我把零件都備齊了
想請您"設計一下"線路
我就照您設計的線路做看看....(我對您有信心)
我這部"伸手牌"EL34推挽機
基本上都是用手邊的2手零件(拆機)
不想再花錢買新品...浪費...(除非身邊沒有能用的)
目前有10K:4-8-16甌推挽用OPT*2
想用5687來推...(5687我有8支)
濾波電感5H/300mA*2
80uf/450v濾波電容*2(鎖式)
用自己偏壓/超線性接法(opt有抽頭)就好.
能做出幾瓦算幾瓦....(不貪心)
我們邊做邊研究討論
實際測量值(圖)我會貼上來
您說好不好?....
最後編輯 xtype 在 06-01-2011 的 06:02 PM
1. 線路
考量到，要建議他人實機製作，應該有先例在，免得叫他人按步兵操典，上場衝鋒，然後潰不成軍，無法收拾。
5687 放大因素跟12AU7一樣 18左右，低壓下，屏內阻只有 1.5k，是12AU7的4分之1。
既然 12AU7行得通，5687沒有不通的道理。
當然性能最好的是 5842＝417A，但是管子數量增倍，總價格恐怕要上 10 倍。

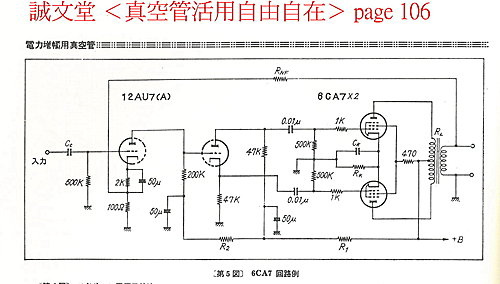

找來背書的是這個：

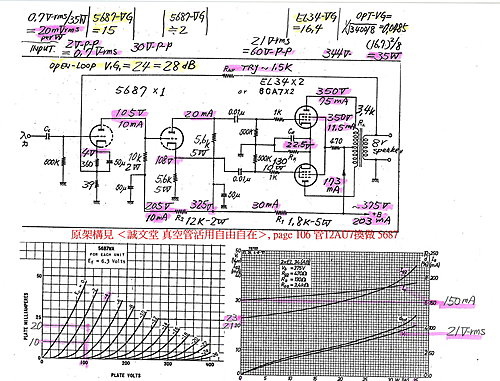

我稍加更改，做這樣的線路：
2. 線路解說功率輸出EL34：
http://frank.pocnet.net/sheets/030/e/EL34.pdf
照 PHILIPS 古方炮製，2xEL 34 Class AB 可以到35W

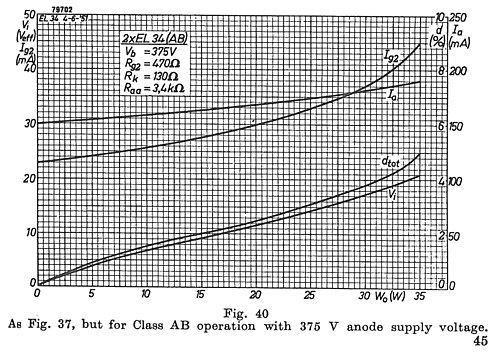

摘取這張圖
Class A定義是選定的靜態工作點，會允許訊號最大時，屏流也不會截斷
Class B定義是選定的靜態屏流是零。工作時，下半段的屏流截斷了，屏流一半時間是在睡覺。
所以Class AB是折衷於兩者之間，屏流不是零，但是也不充分，下半段的屏流多多少少截斷了。
按照上圖，靜態工作要看Wo(W)等於 0對上去的垂直線，即是：
Vi= 0 Veff ( = V-effective = V-rms)
Ia = 150 mA (兩隻加起來，平均一隻 75 Ma)
Ig2= 23 mA (兩隻加起來，平均一隻 11.5 Ma)
Vb= 375 V Vb相當於 B+, 是假定 Output transformer 吃掉 25V, 陰極電阻 130R又吃掉 (150+23)*130= 22.5V, 屏壓淨得 375-25-22.5 = 327.5 V.
純5極接法，塞入Rg= 470到 g2
Raa=3.4k表示 需要輸出變壓器 3400-Center Tap/0-4-8-16, 例如 Hammond
Type T1650N。 它有40％抽頭，供接Ultra Linear之用。
把抽頭線拉到EL34空腳NC-6, 這樣方便，銲在第4腳g2上的電阻 470r見風轉舵，改 3極接法，（把470r從NC-6= Ultra linear改銲到第3腳P屏極）
陰極旁路電容Ck，如果EL34有配對，正負相訊號在 Rk=130r相抵，電容Ck英雄無用武之地。
如果EL34沒有配對，左右聲道原本就失衡，要靠Ck獨撐大局，也起不了大作用。
個人在6V6-PP試過，Ck用不用，聽起來沒差別，Ck可省下來。
要用，就像我媽以前常說的＜無敗壞＞。
結論是：
功率輸出這一級，成敗好壞在於輸出變壓器，不要撿便宜，輕易妥協.
Hammond output transformer 1600系列，便宜可靠。
3. 線路解說5687分相

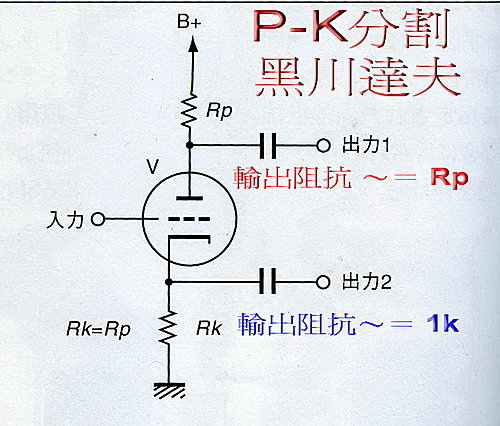

P-K分相天生的弱點是P相 出力1的輸出阻抗高，大約等同於Rp，而K相 出力2的輸出阻抗好到1k 以下。
兄弟登山，各自努力，結果大大不同。
輸出阻抗高過 20k就可能出現問題，好端端的一盤菜，送到EL34，要是碰到 米樂先生的電容效應，高頻香味會被吃掉。
12AU7用 Rp= 47k雖節省了 20 Ma 但犧牲了高頻的平衡性，不能說是高明的設計吧。
錢要用在刀口上，電源會增加 2*20 = 40 mA, 我看是值得投資的。
P-K分相的優點是 安定可靠。
只要Rp=Rk用的是」堪用品」，按照 「歐母定律」，屏流經過Rp 跟Rk的電壓降＝ 輸出電壓的變化，永遠是相等的。天長地久，不因為管子性能衰老而不同。

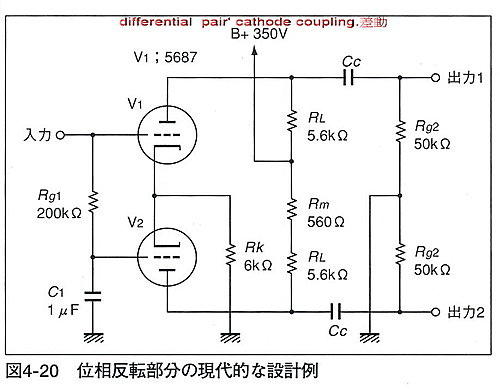

相較的 differential 差動方式是由differential amplifier沿生而來，做cathode coupling, 日本叫 cathode結合型。
本性裡，第一個V1做common cathode放大的輸出較大，第二個V2做 common grid放大 的輸出較小，各自增減了一個小分數。為了減低這個小分數，有人想辦法弄出來一個」長尾巴 long-tailed」，或者在第二個V2做 common grid 輸出的屏負載電阻RL=5.6k上再補加一個 10％左右的小電阻 Rm=560r，多少進補一點輸出。
既使這樣，蜜月期間卿卿我我，卻難保日久年深，分道揚鑣。所以差動方式是拿了這個管子老化的變數，交換了一半的放大倍數。
而P-K則犧牲了放大倍數，它的放大倍數其實是小於一的。大約是等於 u/(u+1) 這裡用了 5687 得到 18/19= 0.95.
它的功能純粹是 很盡責任的 「分相、倒相」 而已。
P-K分相的上圖裡，方便起見，出力1, 跟出力2, 全算它們 1, 出力1出力1, 加起來，就有2倍。
4. 線路解說 5687放大
EL34要取得 35W，需要 21 V-rms的輸入訊號。
相當於 2 * 1.41 * 21= 60 V peak to peak(p-p) （該說 峰對峰 還是 峰對谷 阿？） 的擺幅。
因此 5687 的屏輸出 需要送出 30/0.95= 31.6 V-pp 等於 31.6/2.82= 11.2 V-rms
如果 5687 放大算它 15, 則 開放總放大倍數為 24 = 28 Db
最大 35 W 輸出時 需要輸入 11.2/15= 0.75 V-rms。
靈敏度是 0.75/35= 0.021 V-rms per Watt
接上 CD-player 或網路收音機，應該 「嚇嚇叫」 才是。
這是沒有負迴授的情形，除非換3極接法，出力降一半，否則可能太嗆。

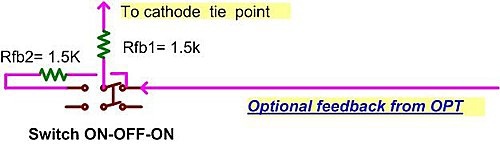

5. 線路解說整體負迴授：
開放總放大倍數為 24 = 28 Db 應該有負迴授 6 db-12 dB的本錢。
＼＼
6. xtype先生的實作：

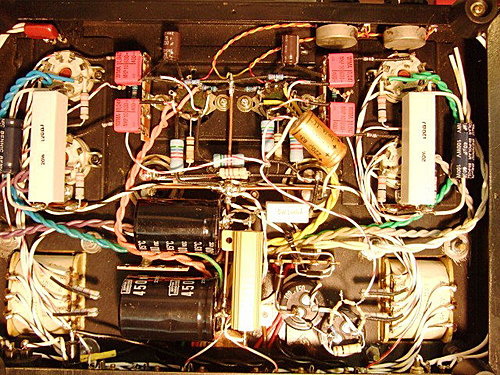

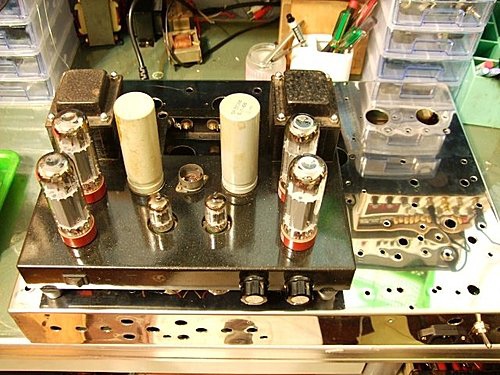

Xtype 先生實作的報告：
http://www.myav.com.tw/bbs/showthread.php?s=&threadid=20444712&perpage=12&pagenumber=4
音場寬闊定位佳/低音Q又有彈性/中高音漂亮不刺耳.....(會不會講的太誇張了點)
開關機沒有任何雜音....(碰碰或嘶嘶)
這部[伸手牌]EL34-PP機太好聽了
伸手的部份....
OPT/機殼/鎖式濾波電容.....(來自COLIN)
線路設計......(來自steinhsu)
我自己出KT77(EL34)/5687/電源變壓器/雜項......等
不過加一加也花了約10000元左右
但....實在是很超值了喔!
關於振鈴的部份.....我決定不去處理它
因為現在的聲音非常好聽
怕一加上些東西后會"扣分"
影響的頻率是168K-192KHZ部份
這麼高的頻率對一般音樂聆聽來說....根本連邊都碰不上
20KHZ以上的頻率一般人就聽不到了
而音樂訊號也到不了這麼高的頻率
偏壓的部份.....我採用[混合式偏壓]
就是....固定式偏壓+自己式偏壓
優點...沒固定偏壓死硬的低音+沒自己偏壓低頻限制(大陰極電阻)...等缺點
這個部份有興趣的值得您去做看看
不管你原先是固定篇壓還是自己偏壓
要改[混合式偏壓]....應該都不難
不管多好還是有缺點.....就是太熱
電源變壓器好像容量不是很足夠...(400mA)
聽約2個小時後...整顆變壓器會燙手
若要重新定做應該做500~600mA
那一定會粉大顆....但是對聲音品質會更好
感謝steinhsu前輩設計線路並且幫忙除蟲
7. comment：

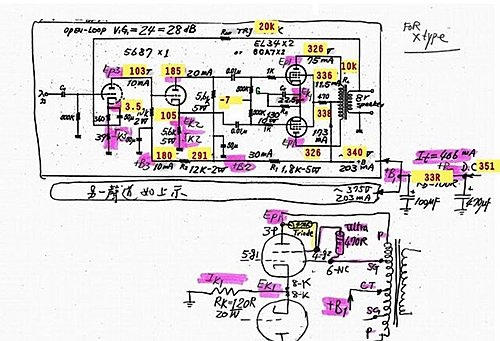

抱歉：
140 ma 170 ma剛好寫反了。
原設計 173 ma
xtype只得 140 ma
Voltage Gain V.G. 方便起見，從喇叭8r 反推算過來到 EL 34 V-in。
opt輸出變壓器，V.G.寫的是 倒數
原設計 g1-g1輸入 Vin = 21 V-rms, opt是 3.4k, 改了 10k, 輸出功率 比值約是 3.4/10, 只得
35W * 0.34= 12 W 正常。
xtype 可以量電壓 Ek， 除於 120r, 就知道兩支 EL34一共用了 多少 k陰極電流，
再量 470r電壓降，就知道 g2電流。
相減就知道 p屏電流。
可以核對 p流 g2流有沒有超限，
p流乘於 屏電壓 就可以核對熱耗。
震鈴ringing從哪一段開始，跟負迴授有無關係，示波器照妖鏡可追查。
應該靠 grid stopper在 5687柵極前面，越近越好，塞個1k-10k電阻。夠大就好。
critical damping時，震3下就好.
電阻太大，不振，就死掉了。
別忘記，日本原圖是用12Au7，不必用 grid-stopper.
現在用 高互導的 5687. 可能引起ringing.
問題應該是在這裡。
在迴授20K併聯上一個 50 pF 可能就把好的、壞的高頻跟震鈴 一起殺掉了。
