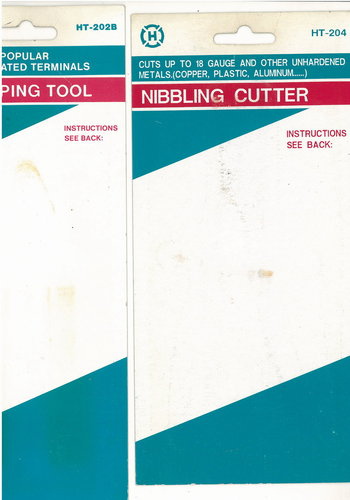

Nibbling cutter是跟美國 Antique Electronic Supply郵購的。

到手之後，看到 Made in Taiwan, 發現是跟 源達 買的 crimping tool是同一個牌子。







原文寫在 2004年，補貼一下，方便延續第2篇 重整狗頭機

狗頭牌アンプ

By Stein, Nov. 2004



1.前言

子曰：道不行、乘桴於海。「白鯨記Moby Dick」少年傢伙心裡不爽、想打人的時候，就加入船隊、出海捕鯨去。Stein心頭」鬱卒」不能出海，上班又想睡覺，只好埋首書堆、拿起」多來把「、電鑽、烙鐵，打造幾樣破銅爛鐵過日子。

這打次造的是Stereo Audio Tube Amplifier。

」Tube」，」Valve」，Röhre，」真空管」，」膽」，「球ㄚ」，美、英、德、日、港、臺，各地叫法不同，但一樣是指已經有80年歷史的東西。

Amplifier簡化叫amp，老一輩的台灣人跟著日本人說アンプ。



2.目標

1.      小而美：機箱小如便當盒，古典、耐看。物理上，接線路徑短，少傳染雜音，高頻音域不容易跑掉。

2.      有骨肉：輸入信號直接從CD or Computer來。輸出接到掛在辦公桌牆上那一對made in West Germany的mini One-AUDIO-Dollar-Speaker。要是放上一張貝多芬小提琴協奏曲的CD 聽了10秒鐘，定音鼓還是沒有出現的話，機器就拆掉。

3.      不發燒：台北光華商場買不到的零件，向Antique Electronic Supply（http://www.tubesandmore.com/）郵購，不想什麼天價發燒品。

3.材料

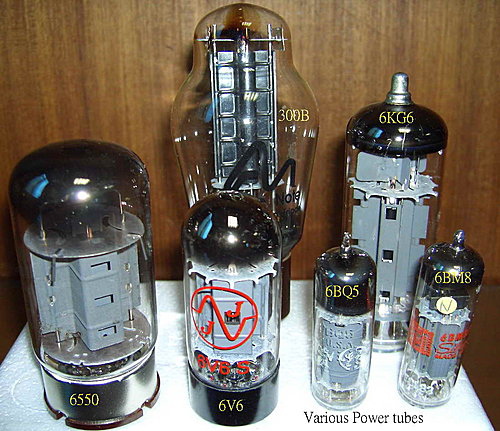

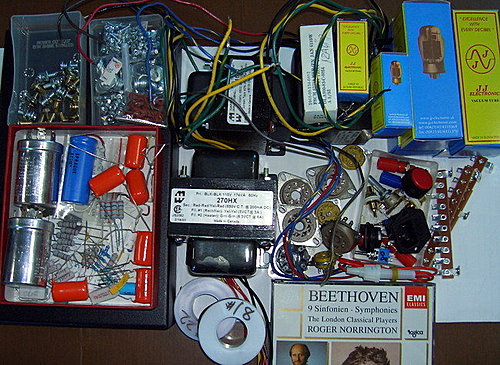

採用最便宜的3極/5極管子6BM8出力管。4支6BM8，加上2支12AU7信號/驅動管，1支GZ34整流管，用10吋乘6吋的機箱可以擺得下。Power and Output transformer採用Hammond Canada 製造的現成品。

9月初向AES下了訂單，我到Los Altos渡假，也要東西寄到那裡去，節省US＄100-以上的運費跟稅金。

收到UPS紙箱，打開清點時，卻找不到6BM8 tubes，我還以為是我漏掉、少訂了，不是AES的錯。我上AES網路補充購買，發現東西一律10％off，帳單也自動減了。還看到JJ/Tesla新推出6V6 tube。 6V6當年風行一時，我1961年DIY用過。誠文堂的寶書」內外真空管アンプ回路集」裡有廠牌、有型號、有照片圖說的6V6收集了十幾台。6V6有黑色電木Bakelite裙腳，添加了古典的韻味。於是臨陣換將、追加郵購了6V6跟12AU7管子。





4.回路

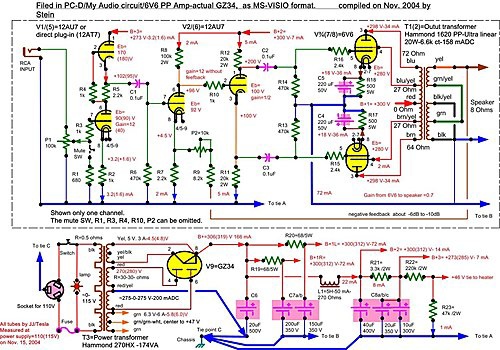

無風不起浪。先起風，畫製回路(日)、Circuit（英）、線路（中）圖，波濤洶湧一番，等到風平浪靜，敲定案，才買材料。

感謝Bill Gates鼻耳蓋地的Microsoft Visio。畫圖不用紙筆、修改不必橡皮擦，不滿意先存檔，另外開個版本，有人偷襲觀看，馬上龜縮。

從」尊古法炮製」到」自闢蹊徑」，造了5個不同的topology，計算能不能達到目標。



5.藏寶

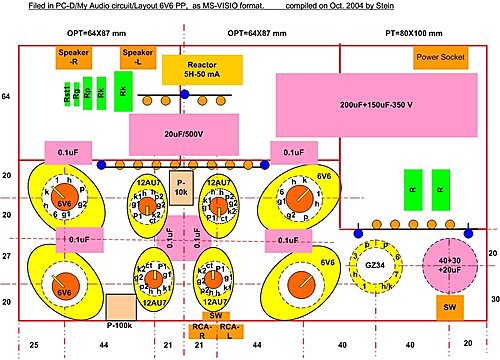

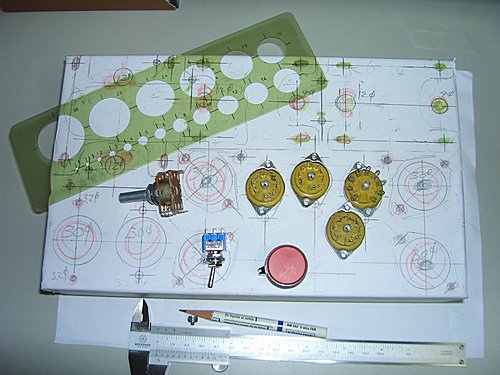

要把一堆大大小小的零件塞進10x6吋的盒子理不算難。可是要避免電場、磁場的干擾、路徑要短、信號線不跟電流線平行、擺起來不難看，的確是考驗。

呆在Los Altos家裡沒事的時候，拿張白紙隨手畫畫。老妻說:畫的是藏寶圖嗎？真是一言中的。不過我還是喜歡把機箱盒子先貼上白紙、再拿起實物，一件一件擺上去試試看。









6.開孔

鋼板開洞打孔，是心裡永遠的痛！

首先要鑽將近100個小圓孔。因為鑽頭高速度轉動看不準定位點，手提的電鑽沒有辦法先開動再下鑽頭bit。要是先把鑽頭定位好，壓住再開動電鑽，那更糟。因為一轉動，「更」一聲，鑽頭就走位了。即使是先用沖子center punch在鋼板上打下一個印子，還是抓不住鑽頭，無濟於事。最確實的方法是在鑽床上作業。

1970年住中和安樂路透天厝，還有半個人高的電動鑽台，後來搬家、住公寓高樓，鑽台忍痛丟了。現在只好拿出Black & Decker那支電動」多來吧「，換上2mm的小鑽頭，才可以先定位、再啟動下鑽。20號、1mm厚的鋼板要費兩分鐘才鑽得透。這還是用日本鑽頭才辦得到。Made in China的鑽頭，鑽不到兩個孔就斷成兩截，一共陣亡3支。銀樣蠟槍頭、古有明訓，只是自己貪便宜上當罷了。

有了這個2mm的導引孔，就好辦事了。5 mm直徑的電動鑽頭一壓就透過鋼板，不費吹毫之力。

8mm, 9mm的孔是在5mm孔上再鑽一次的。電動鑽頭扭力很大，要一腳踩住機箱，壓在地毯上，或者一邊靠牆輔助，才不會將機箱當成螺旋槳來玩，傷到自己。那聲音很吵，依洋人的作業標準是要戴上耳塞的。因為是上班時候幹的好事，辦公室的同仁是敢怒不敢言的。要是在家裡做，一定有人要開罵。還好，這部分作業不會超過5分鐘。

20mm-30mm的圓孔是在9mm的孔上頭用Chasis Punch逼壓出來的，一個孔要費時十分鐘以上。

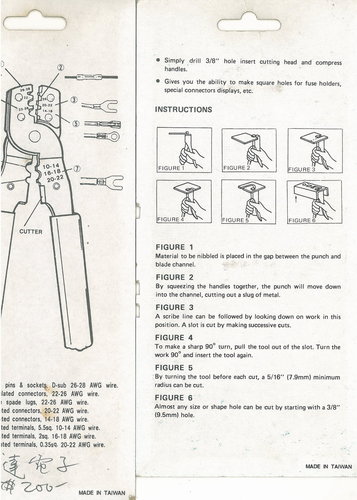

至於奇形怪狀的角形大孔，是用Nibbling Cutter（像進入老式火車月台的時候，站務人員拿來剪硬紙板車票的一樣）咬牙切齒，右手虎口真的是要用盡吃奶之力才能一小塊、一小塊的咬下來。牙縫高低不整，還要拿圓剉磨平。

如果採用鋁板機箱，作業是輕鬆一些，但是孔邊不乾脆，毛頭很多，不好去除。我1961年DIY，軟軟的鋁板，沒有陽極處理過的現代鋁板那麼硬，用手轉的鑽子，左手下壓、右手鑽動輪盤，像鑽木取火一樣，也像」剉冰「一樣，可以鑽出一個2mm的圓孔。20mm直徑的圓孔要沿著周圍、間隔開來、鑽幾十個20mm的小孔，然後再咬透、銼平，可是也沒有現在這麼痛苦。也許是歲月不饒人吧？我的寶物箱裡還找得到這支古董手鑽，很想重操舊技，拾回一些樂趣。







7.引線

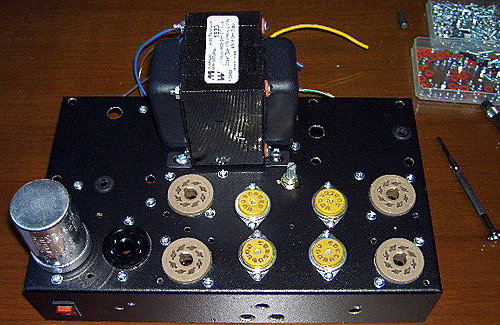

穿針引線難免把機箱翻來倒去，先裝輕巧短小的才方便。零件要確實鎖定好，熱機用久了也不可以鬆脫。

鋼板上的線孔要套上橡皮圈，才不會刮破電線皮。

零件/線頭銲好一頭，隨手檢查一遍。免得銲好一堆才來檢查，不幸的話，要退銲、拆掉重來、自找罪受。

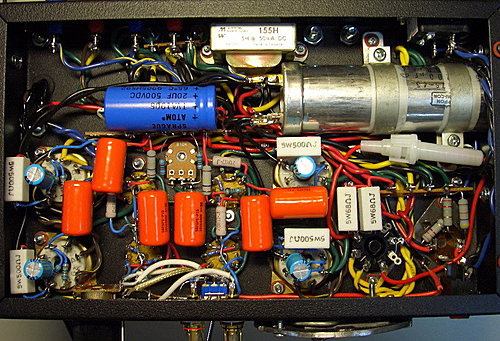

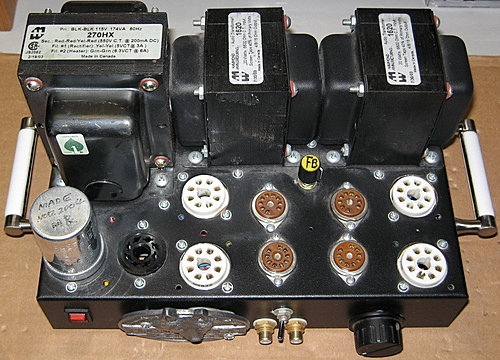

左邊一隻黑色的燈座是Omron，兩邊4只灰色的8腳座是AES幾十年的庫存，因為斷了一隻，又沒spare，為求一致，換上Made In China的鍍金白磁燈座。中間 4只黃色的9腳AES燈座很好用。









8.打扮

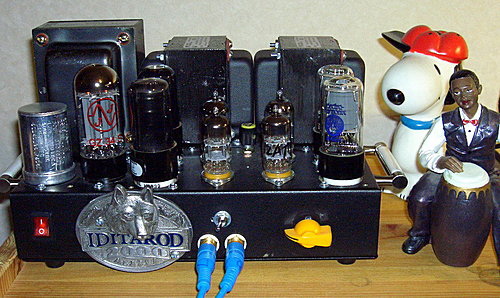

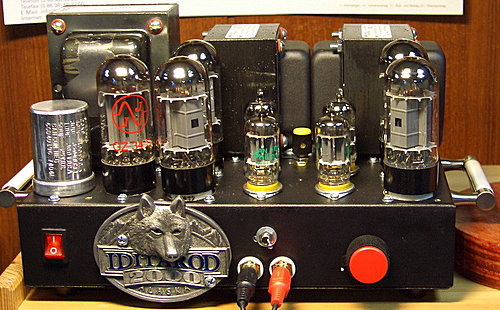

6月Alaska同學會參觀雪橇狗園，禮品店看到馬拉松比賽的年度記念狗牌，沈重、精美，made in USA。請教 同學才知道Buckle是腰帶扣環。好像洋人的肚臍眼大，其實是機箱做得小，才2吋高。兩邊的白磁把手是made in China在美國甚麼Mart，陪老妻「瞎拼」，裡面沒椅子坐，只好消耗一個鐘頭、精挑細選這個抽屜把手，裝上剛好也可以散熱。





9.驗收



1.    比10x6吋小一號的機箱是便當盒子大小的7x5吋，還是做不到。

2.    我沒有Signal generator, Oscilloscope, Distortion meter可以測定性能，只有一對耳朵配合想像的空間。沒信號時，Volume開到底，沒有一絲哼聲。上班開機，下班關機，開了三個禮拜，沒有燒機、冒煙。

3.    網路上台灣的DIY族不少。台中清水看過老妻耳朵的ENT Dr. Shen，玩了十年Tube amplifier，說花掉的錢可以買一部Benz 500， 賢妻還很支持他。有一次我在台北店家買300B tube，看他面不改色、簽下大名，抱走一對Power Transformer。 Antique Electronic Supply的帳，還不夠買半隻日本Tango或者Tamura最低階的Output Transformer。 再省錢的話，就可以改名叫」吝嗇牌」。

辦公室裡已經擺上兩台amplifier了，起個名字分別一下也有必要。就叫」狗頭牌」吧！



10.改善

如果有機會重做的話：

1.    Output transformer 額定20 Watts，摸起來溫暖而已，可以換小一號的15 Watts。Stray capacitance應該會少一點、對高頻有利。

2.    Power Transformer額定 275V-200 ma, 只用了265V-160 ma， 摸起來卻很燙手，可以換大一號的300V-250 ma，如此一大一小、交換一下，還擺得下。

3.    黃色鈕的Feedback potentiometer用來試驗。已經找出了最適當的設定值，又沒甚麼好玩，可以拿掉，換個固定的電阻。

4.    前面的「靜音mute」指撥開關，實用性不大，也可拿掉。一對輸入RCA插座可以搬到側面，這樣正面只剩下紅燈的電源I-O開關跟紅色的音量旋鈕，會乾淨一點。

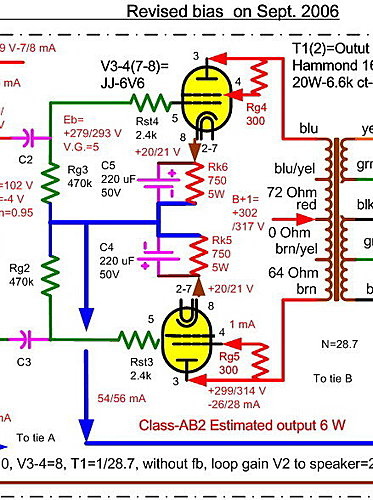

5.  2006年更改為3極接法、減低屏流。







11.教訓

絕對不要再用Made In China 的鍍金燈座，快把抽屜裡的庫存丟了、杜絕後患吧。MIC管子拉拔、插入幾次，就會會碰上莫名其妙的故障。無聲、爆裂聲，讓您抓毛病抓得」抓狂」。仔細比較美製、德製、日製燈座，發現MIC 的設計、材料、加工度都是敬陪末座。AES放在Arizona沙漠裡的倉庫幾十年，所謂的NOS(New Old Stock)燈座太老了，銅腳脆弱，不堪扭轉。最好是用東京、秋葉原賣的Omron燈座。可惜上次買得太少，因為跟tube一樣貴。





12.樂此不疲Why do it again and again?

美國佬Mr. Edward Dell在1966年，不尊」古法炮製」，重建了一台Dynaco Stero 70 power amplifier，還洋洋得意，寫了一篇裝機指南，想野人獻曝一番。他好友Stereophile季刊的發行人，就在總共才16頁的Winter issue裡, 佔用了11頁，刊登Mr. Dell的大作。結果引來讀者抗議、發行人道歉、誓言不再登載這種」垃圾」文章。Mr. Dell好心不得好報、心裡當然不爽，乾脆自立門戶。Audio Amateur期刊於焉誕生。

Dynaco 70曾經轟動一時。代理商也拿已故嚴家淦總統的那一台Dynaco廣為宣傳。Mr. Dell用上兩隻13x17吋的鋁製機箱，面積比我狗頭牌10x6吋大了7倍以上，還需要加上pre-amplifier才能用。

Mr. Dell寫道：

It is difficult for anyone who has never built anything from scratch to appreciate the very high degree of personal satisfaction to be gained from the successful completion of such a project. Apart from the sheer pleasure of accomplishment, there are such accessory rewards as the ownership of an absolutely unique item-the only one in the world that is exactly like it-and the awe with which less-adventurous friends will view the product of your endeavors. And when your masterpiece also happens to be one of the best of its kind, there is more than just pride of accomplishment to justify the work you put into it.



他又說道：

The pursuit of quality is a pleasure in itself. Such pursuit, where it involves your own two hands, is a satisfaction and fulfillment of a basic human need. Not every one enjoys making things-but for those who do, it is a unique and particularly rewarding kind of pleasure.

我能瞭解為甚麼我老媽媽在80幾歲的時候，還要親手買材料、灌香腸，分送給兒孫們，雖然大姊會不客氣的批評鹹淡，媽媽還是照樣出」阿嬤牌」香腸。
