Earphone amp with RIAA-MM and MC input-part 9-成仁篇

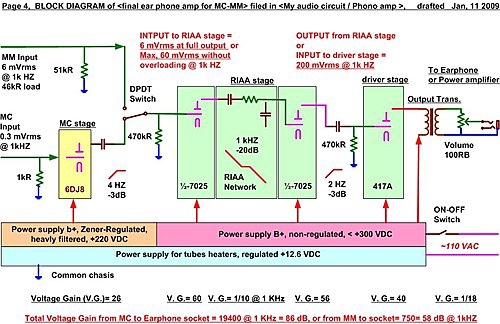

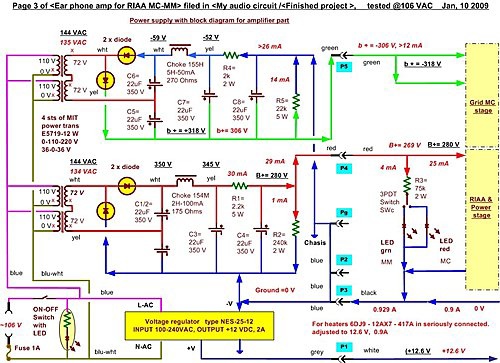

線路簡化的方塊圖如上。

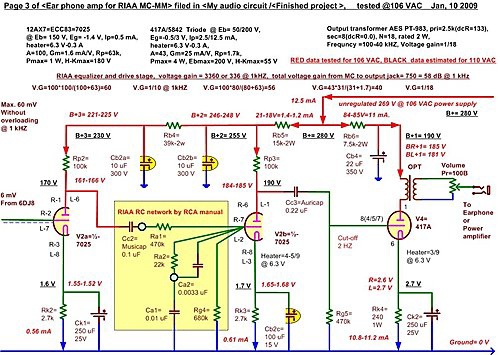

I kHz中心為準時，從MC輸入端到輸出變壓器 output transformer入口的放大倍數是26＊60*56*40/10= 350,000, 經過opt減壓1/18後＝19,400, 相當 86 dB.

MM輸入時， 去掉6DJ8的 26倍放大， 放大倍數= 750 = 58 dB。













1. 拿回家接上RCA唱頭輸入，就不是原來沒有接線的情況了。

哼聲雜音比較沒有接MM唱頭時大約增加 3 dB, 3 dB是可以聽聞出的。

接上MC頭哼聲雜音約增加 6 dB.



2. 接用Bose 301 耳機大音量監聽之下，MM唱頭接MM輸入端子時，正常音量轉鈕由6點鐘轉到9點鐘，跟一年前完成的兩段負迴授RIAA唱放機，相比之下，要轉到12點鐘。



3. MC-Denon D-103 輸出 0.37 mV唱頭接MM輸入端子時，轉鈕由6點鐘轉到12點鐘，哼聲可以接受，但動態明顯低了。



4. 同樣MC唱頭接MC輸入端子時，轉鈕由6點鐘轉到7點鐘就超大聲了，低音震撼、高音細膩，但是背景哼聲雜音明顯，無法接受。

5. MC放大倍數 86 dB是太過份了。少10倍，小20 dB, 只要66 dB@ 1 kHZ就夠了。

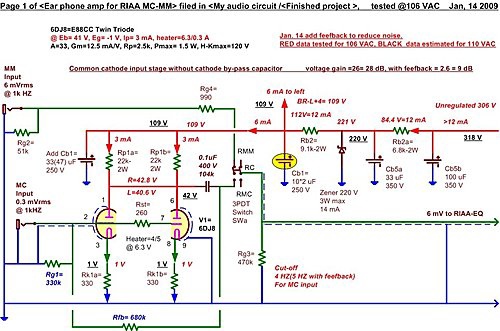

6. 拆機加上6DJ8局部負迴授，加上局部迴授 beta=330/(330+680)=0.33,  如圖page-1.

雜音哼聲減低有限。最後取下迴授，改回輸入1k負載。

7.這個哼聲雜音，交流120HZ成分很小，可能是電場感應的、電阻熱效應、圓山排機殼震動（用力按機殼雜音少一點）、管子本身（同牌子也有差別）、線路的架構（原本的common grid應該最好）綜合引起的。

8.結論：宣布不成功，只成仁。
