Earphone amp with RIAA-MM and MC input-part 8-復活篇

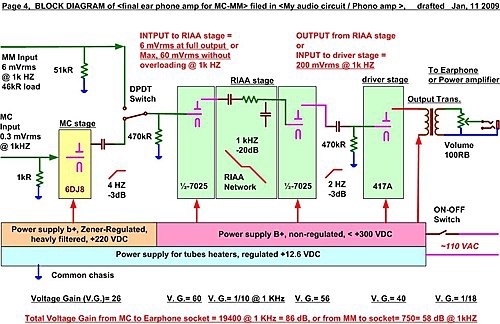

線路的區塊圖簡化如下示：

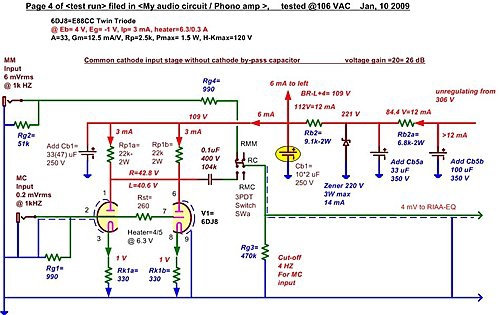

除了 MC stage 每聲道 一支6DJ8 common cathode 未接陰極旁路電容，有局部電流迴授之外，全部回路沒有負迴授。
MM唱頭負載相當46K Ohms
MC唱頭負載 1k Ohms。其實改為47k應該也可以。
RIAA等化抄自RCA manual, 只是去掉 7025屏極180 pF接地電容。

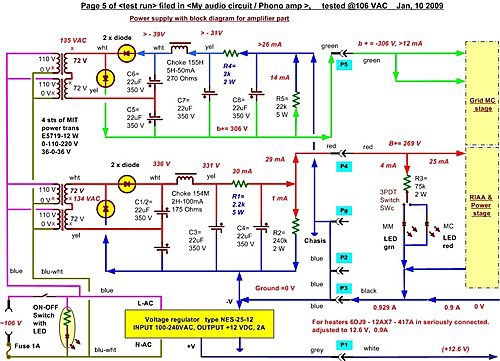

依照前篇的想法，把6DJ8的供應電源獨立出來。

利用原來B-的整流濾波組件，把接地線跟B-對調，也把AC供電壓提高36V, 增加濾波電阻，造出來第二個b+電源。

開機後，果然motor boating沒有了，但是換來哮叫聲。

這是B+, 跟 b+ 的供電AC相位引起的。

再把b+供電部分的AC引線對調，就沒有哮叫聲了。

如下圖。











MC工作好像不很安定，會有麥克風校應，擺位不對時，會有震盪。

左聲道不錯，但是音量轉鈕到底時，好像有收音機的背景聲音。

右聲道 則是音量轉鈕由6點開到9點之後，背景噪音嫌過大, 擺位變化有時會有麥克風震盪聲音。壓緊元山牌的機殼，可以減低聲音。

總算沒死，帶著半條命回魂過來了。

把右聲道那一根philips JAN 6922換了一根Sylvania 6DJ8居然一舉解決全部問題。

連左聲道Philips JAN 6922音量轉到底，也一併改善，沒有噪音，沒有收音。

兩聲道一樣都很滿意了。

就等著帶回家試試 Denon 103 MC唱頭了。

DIYer 萬歲。
