Stein 大小聲: High End Low Do Transmission Line speaker box

Nov. 2009註記：

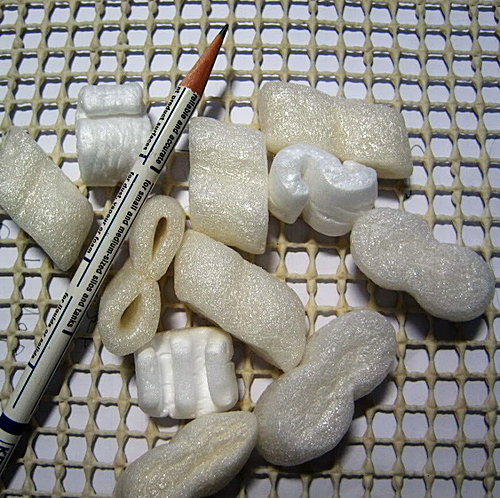

箱內填滿這種輕的泡棉，效果非常好。
瞬間反應好，聲音有彈性。

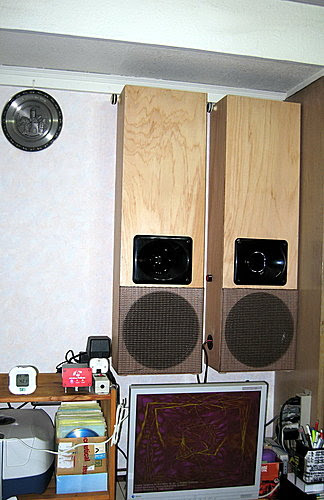

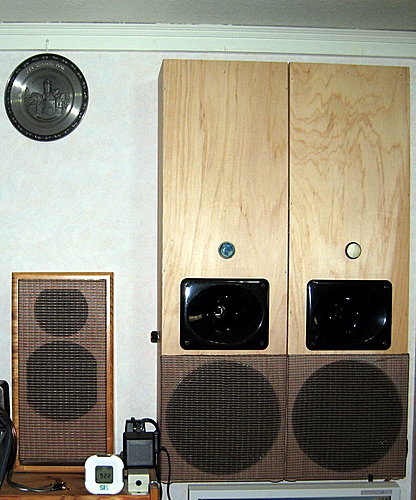

stand with Colin Twins
跟Colin Twins 並排比較
高音衰減旋鈕在側面

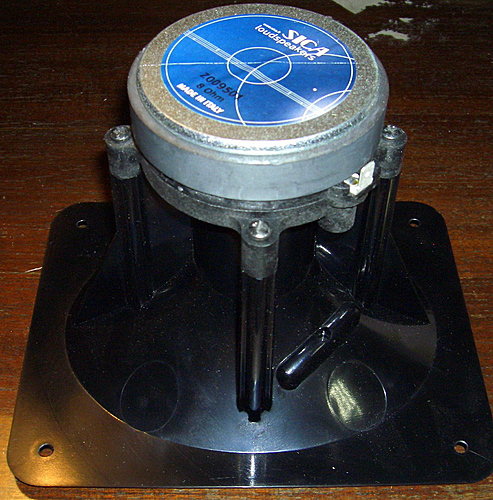

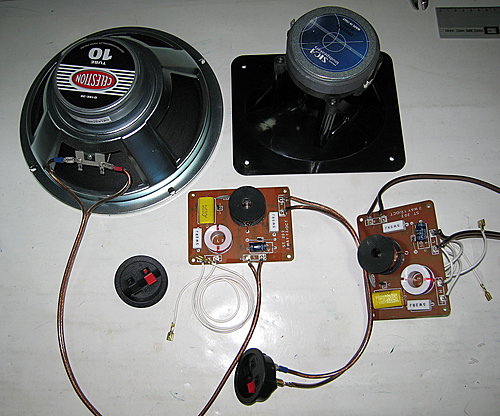

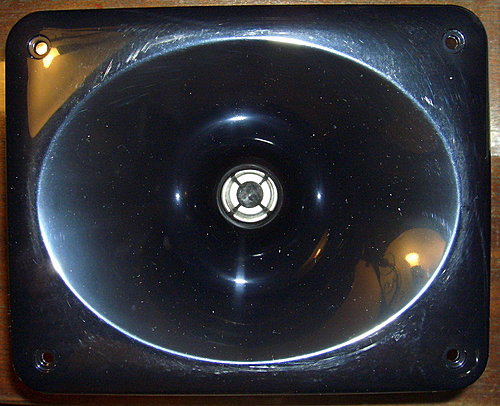

Main parts

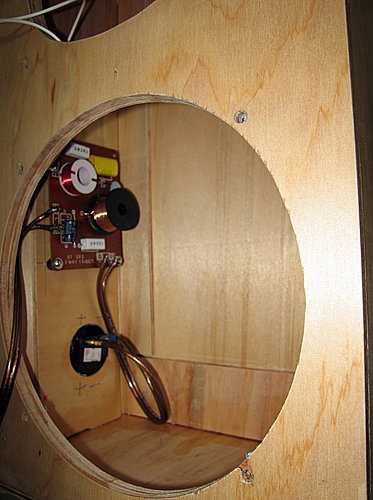

cross over board made in Taiwan 高音部串上100 Ohm potentiometer衰減

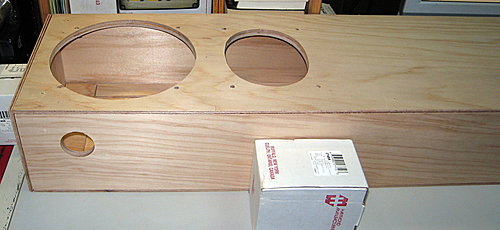

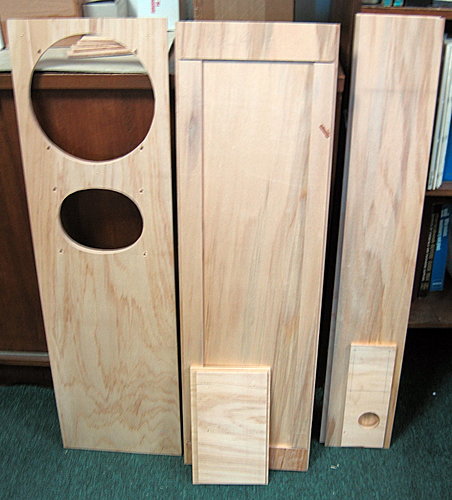

Transmission Line speaker box made by Stein Sept. 2007

我手上THE LOUDSPEAKER DESIGN COOKBOOK by Vance Dickason 1997年的第5版本裡，第1、2章講closed box (sealed or air suspension) vented box (ported or bass-reflex) low-frequency system大量採用數據、LEAP 4.0電腦模擬，洋洋大觀，我是臨表涕泣、不知所云。

第4章講到transmission line（以下簡稱TL）卻縮水到4頁，同一個圖表裡面，東抄、西抄，英制、公制摻夾在一起。Dickson坦承TL可以提供的數據有限。第5版說是印了60,000本，目前已知道有了第7 or 8版，未知進化如何。

就我所知，簡要的說：

1. TL box是一端封閉、另一端開口的長管子形狀的<氣柱>。

2. TL的共鳴頻率F是音波傳波速率除予4倍的管長。如一米長<氣柱>，F=340/1x4=85HZ.

3. 空氣傳波速率340 m/sec並非一成不變，依音頻率低下、黏度增高、填充物多，等等變數，會減低速率。如Dickason抄來英制，Stein轉換為公制的：一公升liter空間平均填充8 公克grams的羊毛之後，傳播速率135 m/s，只有原來340 m/s的40%。

4. TL特性較接近closed box，低頻還更緩慢的延伸下探，但是500HZ以下中、低頻的音壓(SPL)較為下降。

5. TL阻抗有個主要的<駝峰>位於F，跟隨的還有3F, 5F餘波。

6. 瞬間反應以TL音箱最好。Closed次之。低音也可以延伸得最低。

7. 一般<氣柱>開口面積等同於喇叭有效的振膜面積。例如要裝10吋喇叭，開口就是0.033 m²平方米.。

8. 裝喇叭的封閉端面積則建議放大1.25到2.5倍，如0.04 m²到0.08 m²平方米，成開口收縮狀。收縮比超過1.5倍時，中、低音會加強。

9. 有人認為喇叭裝在離開封閉端三分之一，像是Voigt管，可以有效減低3F餘波。

10. 由於<氣柱>長過1米，一般把<氣柱>灣屈、轉折，較不佔空間。我懷疑<三折六翹>灣折過的音箱，後折方式是混上<背後負載back-loading>，怎能算是<純種>TL？

11. 我認為長管子形狀的<氣柱>當然算是TL，可是開口面積增大，<管子>長度縮短，變成胖胖的、方方的音箱時，不就成了一個vented, ported, bass-reflex的共鳴箱了嗎？TL跟Vented bass-reflex界線就模糊了。

12. 我們人的氣管、腹腔，不知道比較像哪一種？我的可能是TL，帕瓦羅弟可能是vented box，感冒鼻塞是enclosed box了。

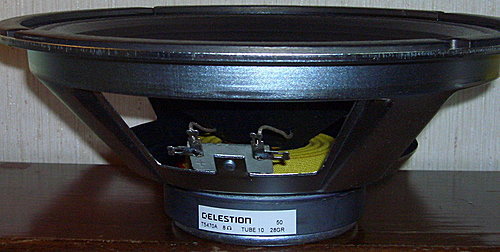

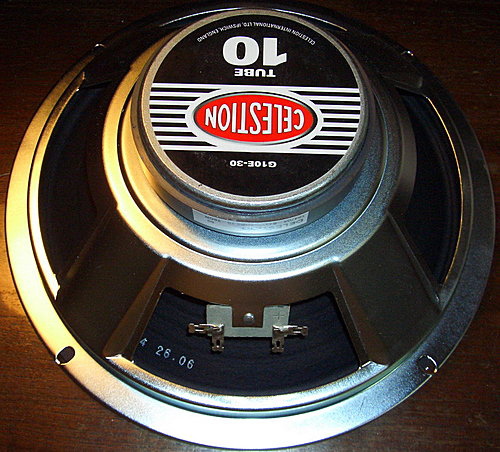

新買的Celestion 10吋喇叭共振頻率F，我先前推測在80-100 HZ，操它一段時間可以降到90 HZ ，現在跟賣家問出來是標稱F=91 HZ。

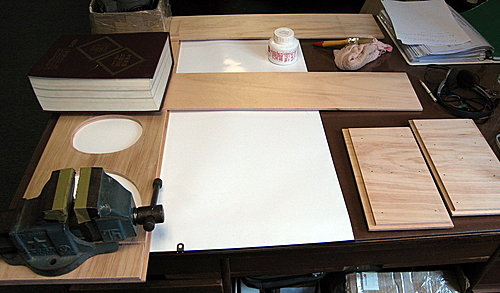

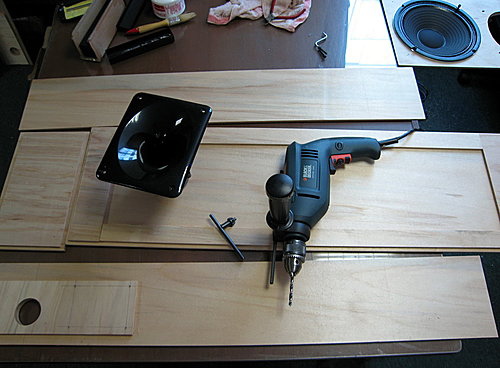

拿一張4呎x 8呎x 3分厚的夾板做一對Transmission Line，夾板重約120 cm x 240 cm x 0.66 cm x 0.7(比重)=13,300 grams，分攤TL一隻6.5公斤，加上喇叭約9公斤，封閉端跟開口面積統一為0.03 m², 不收縮。不加添充物，F約在90 HZ。造型扁平化為：深度150mm，長950 mm 寬280 mm，掛在電腦前牆上。夾板改為4分，加內部支架，12公斤一隻，又嫌重了。
