Earphone amp with RIAA-MM and MC input-part 2

Common grid 共柵極的特點：

1. 噪音低。grid柵極接地，形成plate 跟cathode之間的屏障也許是個原因。
2. 頻寬好、平坦。 因為陰極有電流負迴授。

3. 管內阻增大, 輸出阻抗大。因為cathode resistor =Rk 沒有bypass capacitor，會投射放大倍數的Rk上去。不過問題不大。
4. 6DJ8有第9腳接屏障，噪音較低。依照計算，輸出阻抗約20k。
5. 輸入阻抗小。輸入端看到Rk跟它併聯的阻抗，約等於Rk。Moving coil動圈唱頭要求的負載阻抗load resistance很寬鬆，約50-100 Ohm以上就可以，不像moving magnet 要 47k。做common grid連接輸入阻抗可以。
6. 問題在於moving coil 輸入到cathode時，不能直接交連進來，燒掉coil。採用隔離變壓器、昇壓器不在這個題目裡。採用電容交連進來，電容需要10 micro-F才能通過30 HZ以上。而10 uF的交連電容我也懷疑能夠跟0.2 mV的micro-volt合作。
7. 因此我推論下面線路圖一簡單的架構是行不通的。


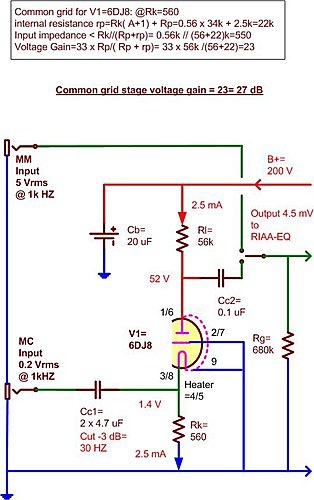

線路圖一：





要嗎先過一過水，先cathode follower一下，如圖二。
不過這就複雜了。

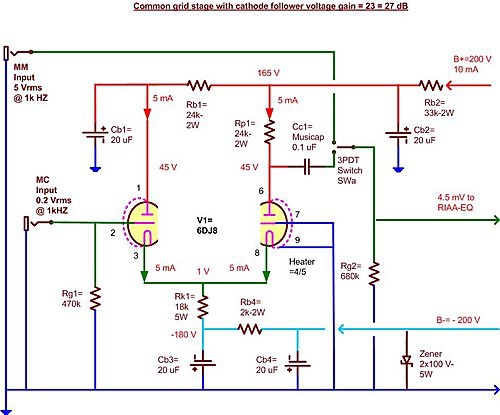

線路圖二：

1. 多一個triode cathode follower，噪音約加上3 dB。
2. 6DJ8多併聯一個，也許內阻低、噪音可以減低3 dB。但也許划不來。

3. cathode follower要有個適當的負載，在這裡是Rk1=18k.
4. 隨之而來的是要有個負電壓 minus B= -200 VDC, 才夠用， 而且要很乾淨的B-。因為它在cathode線路裡，有推波助瀾的放大作用。
