束射管單端機-2 擬作6L6

這樣的直交架構 可以 6V6 或  6L6 交換插用。
 輸出 5W 上下















實作之前，先清點一下，有沒有現成的另件，可以利用



是有一對 HM單端最大 最重 的30W買進來 要作 6082 並連機，幾年一直沒有動手。
它是設計並連 6550之用。
暫時還是保留著。











當初的規劃，6082 燈絲直接串連 110VAC省下、或縮小 變壓器





最方便的作法是 共用 Mini-6550容交單端機 的 OPT。 它是分開獨立的機殼，以插頭連接到 另一個 Amplifier 機殼.

OPT的機殼有喇叭端子出線，及耳機插座。




但是連線插座只有5條，沒法拉負迴授

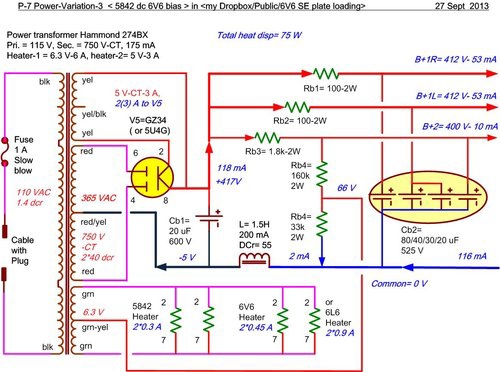

一隻拆下來的監新電源變壓器
3組燈絲 也夠 兩支 6550 加一支整流
但是受限的是 B+只有 0.2A  每聲道分到 90 mA也差不多是上限了。

一隻小 Choke  電壓 400V, 擺在負端比較保險

管子有 6BM8之前做過3極接法，也夠大聲了。
6550屏流受限。太委屈了。

決定用 6V6  或  6L6



鋁罐電容還有 200＋150 uF/350V 耐電壓 不太夠
直接用上這支。

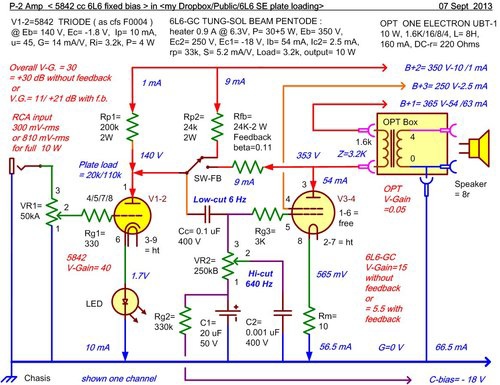

究竟要電容交連 還是要 直接交連，真難取捨。

初一決定採用 俗又大碗的容交，到了 十五，卻又捨不的直交的聲音。

容交 10 W, 直交又熱又燙，只有 2-4W.
