直交6082併聯單端機(一)

詳見貼文

Amp 管機＞＞直接交連6AS7G-part 9

http://tw.myblog.yahoo.com/stein-hsu/article?mid=879&prev=888&next=849&l=f&fid=13

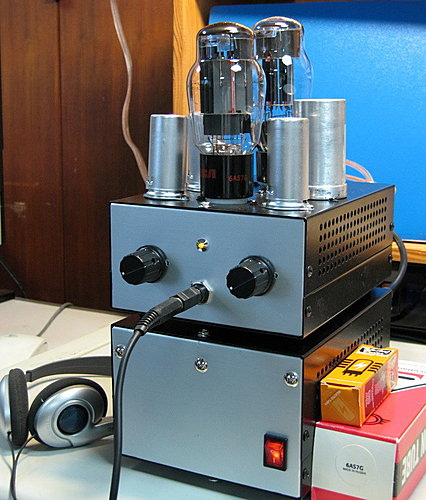

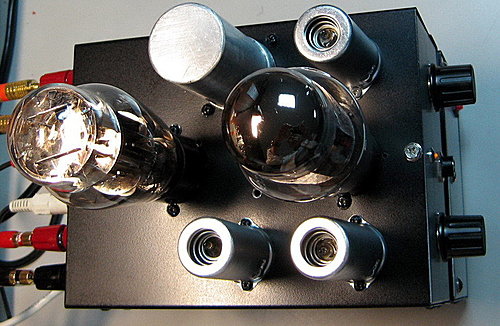

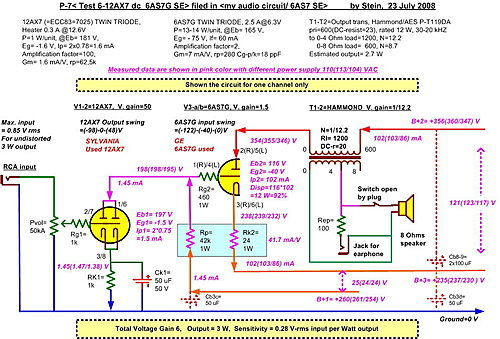

這台6AS7G直交機，一年多來在辦公室一天唱個幾小時，一年半來已經超過一千小時了，一直沒有報戶口、取名字，有點委屈它了。
想一想，取名叫"三兩機"。
有三支 12AX7管、兩支6AS7G、重量輕，輸出瓦特沒有多少份量，名實相符。

這是實驗機，完成不久就計畫打造一台正典的機子。主要是：

1. 聲音太好，管子濺價，值得再造。
2. 原山牌機殼薄弱，不會是"傳世之作"。
3. 輸出變壓器Hammond 119DA 也是弱小的，有升級的空間。
4. 出力只有 2 W上下, 雖說醇美，但是欠缺衝擊力道。

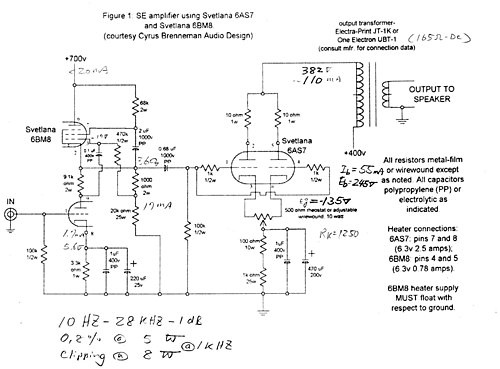

幾年前，Svetlana網站公佈有併聯雙屏的文章，線路如下：
用盡最高屏壓 Eb= 245 V, 最深偏壓 Eg= -135 V, 最高屏耗  2*13 W, 據說可以到 5-8 W輸出。
不過它是電容交連，電壓放大倍數低，需要 2 Vrms 以上的輸入訊源。

我的計畫目標是:

加倍"三兩機"，採用4支6AS7G，四支12AX7, 找到阻抗低於 600R， DC-bias高於 200 mA的 output transformer.

這樣同樣的架構 可以複製 兩三機 .

雙頻併聯，輸出雖然增加不多，但Damping factor大，控制力道好。

或者4屏並聯，儘量拉高輸出，用盡4支12AX7, 4支6AS7G，捨棄12AX7-6AS7G串流穩壓B+的功能。

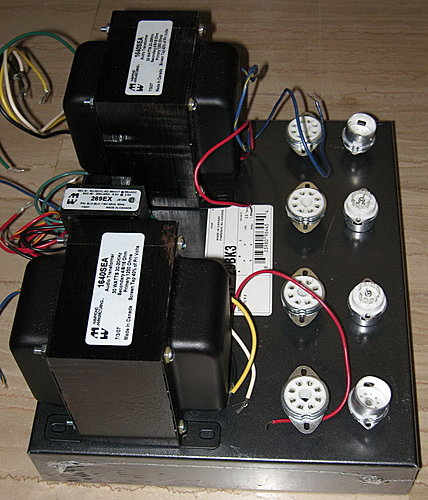

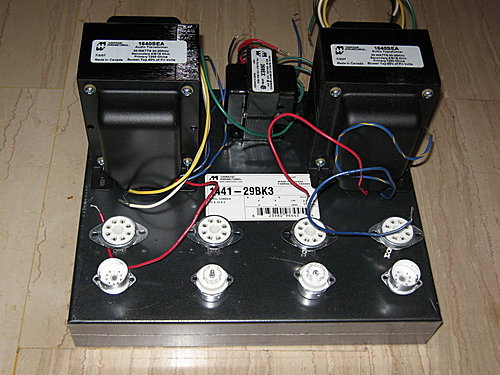

因此購入了 兩隻Hammond 10*12*2吋鐵製機殼，一對1640單端opt

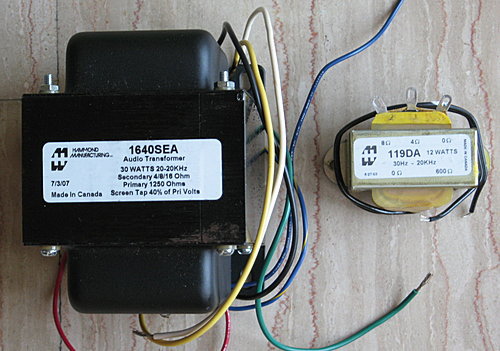

 三兩機的OPT比起1640來，真的小。

Hammond 最大的是 type 1640SE, 25 w, 1250R, DC=200 mA, 重量是 12.2 磅，兩隻超過 11公斤。

需要再大的 ma只能用 type 1650W, 280 W, 1.9k-CT, pushpull，然後像洋老哥一樣，動手術，鋸開鐵芯，加上air gap，改造做 Single Ended 用。



4支6AS7G ( or 6080) 燈絲需要4*6.3 V*2.5 A= 63 W的燈絲變壓器，太傷本了，變壓器的發熱量也太大了。因此購入同樣特性的 6082, 燈絲26.5 V, 0.6 A。4支串接市電110 VAC，剛好,省了燈絲變壓器。

只買一個小power transformer供應12AX7

6082燈絲、陰極之間耐壓-/+ 300 V，只要陰極電壓維持在 300V之下，不至於跳電。

主要另件購入已經一年多了。

6082管子，再上A.E.S.網站已經看不到，是否賣完了？

是該動手實作了。
