唱頭放大器捲土重來(1)

就這樣捲土重來吧！

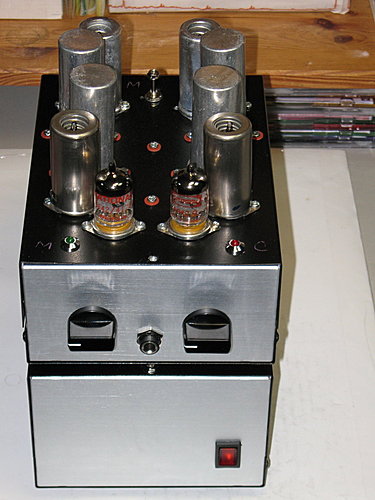

成仁不成功的＜LP-MC-MM耳擴唱放機＞
LP-RIAA採用衰減法
2*6DJ8, 2*7025(12AX7), 2*5842(417A)

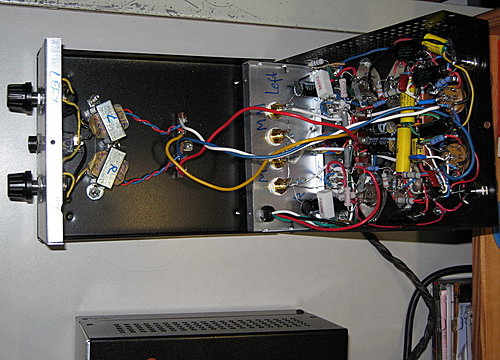

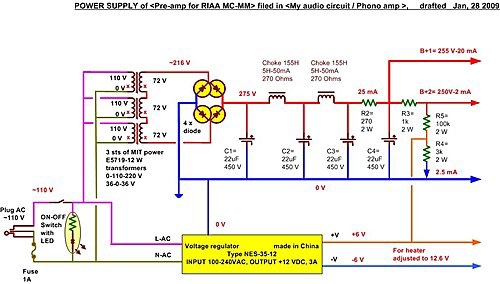

分離電源機殼，唱放機殼。

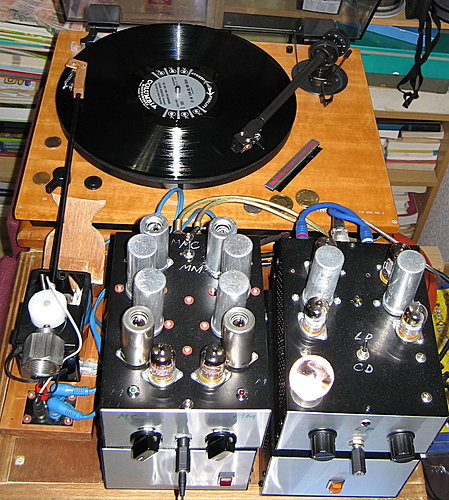

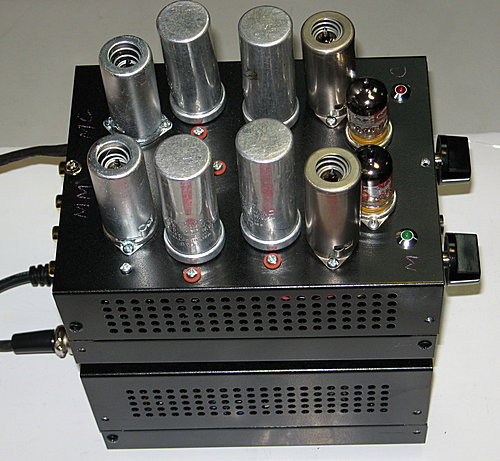

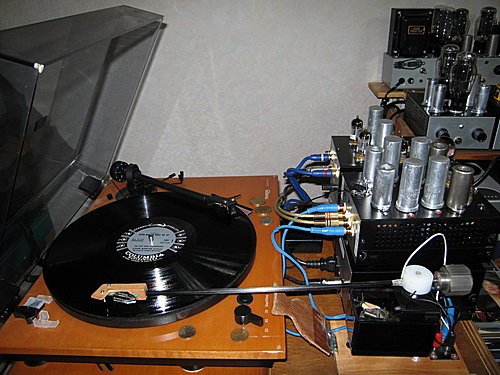

兩台唱放耳擴並列。
右邊是LP唱放CD耳擴機，LP採用回輸RIAA架構




試機時的陣仗
跟左邊的衰減法RIAA對決。

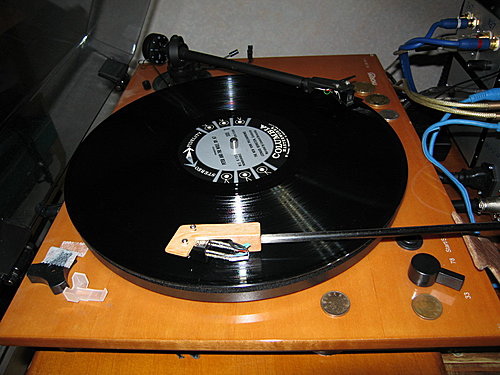

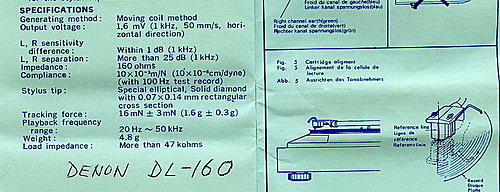

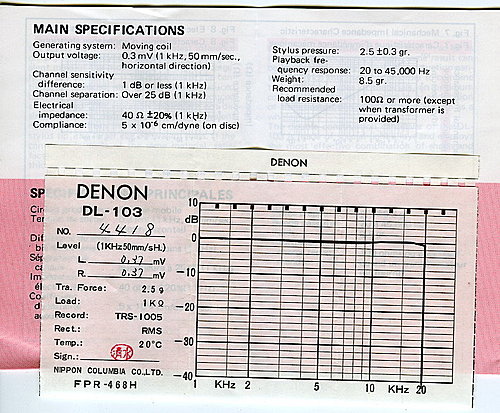

9吋長的原裝唱臂Grado MM唱頭 跟 DIY金雞獨立16吋長 Denon DL-103 MC唱頭比對，高下立判。

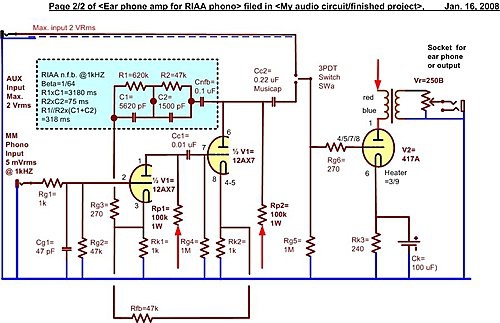

下面是實做唱放兼耳擴DIY的RIAA負迴授線路



下面是簡單的RIAA負迴授線路

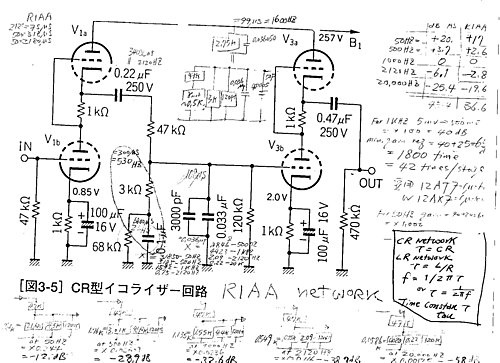

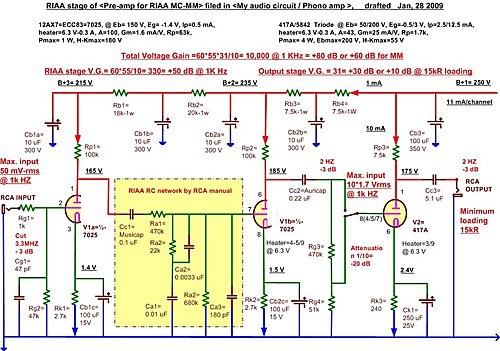

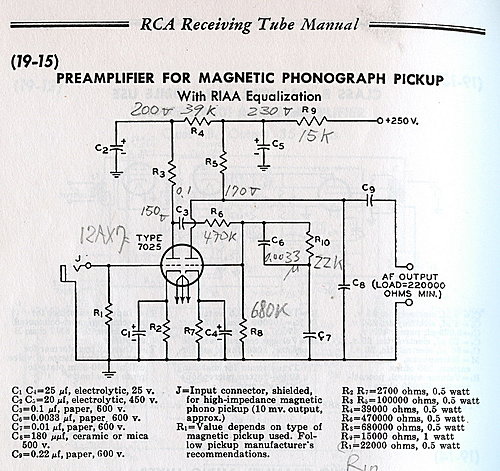

下面是RCA-RIAA衰減線路,抄用在 DIY唱放兼耳擴機

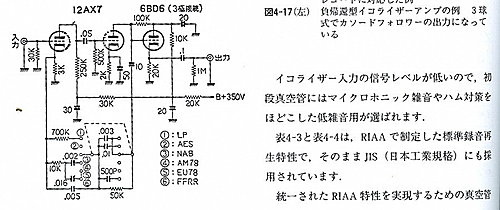

下面是衰減線路SRPP, 12AX7-12AT7, 多一支管子，低輸出阻抗，但SRPP有局部負迴授。

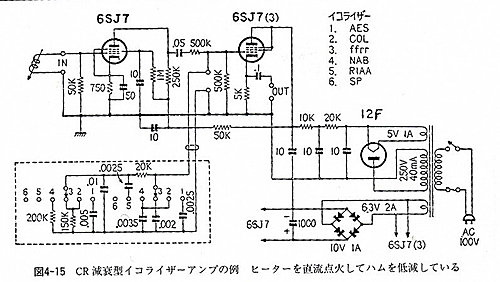

下面是衰減線路，配合6種等化RIAA特性. 5極管6SJ7一段放大，3結6SJ7隨耦輸出

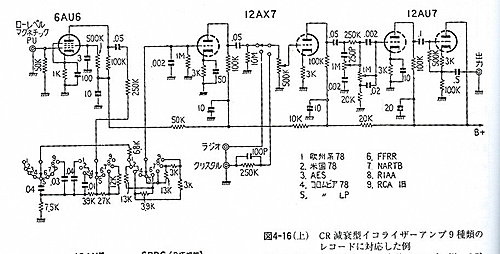

下面是衰減線路，配合9種RIAA特性，還有高低音調整。共用B+電源。5極管6AU6 + 12AU7 兩段放大，12AX7隨耦輸出

以上的線路，除了RCA之外，都是cathode follower隨耦輸出（出力）是提供一個低輸出內阻，給主放大器的唱頭放大器。

RCA線路是屏輸出，要求負載200k以上。


Feb.02, 2009編輯下文：

一年前DIY 真空管唱頭MM-AUX放大兼耳機，RIAA等化線路用的是 電容電阻 負迴授方式。

http://tw.myblog.yahoo.com/stein-hsu/article?mid=237&prev=240&l=f&fid=13





上個月完成 另一DIY真空管唱頭MM-MC放大兼耳機，RIAA等化線路改用 電容電阻 衰減方式。

http://tw.myblog.yahoo.com/stein-hsu/article?mid=1257&prev=1278&next=1250







累積的經驗，記錄如本文。

1.          要避免變壓器感應120 HZ交流哼聲，採用分離鐵機殼，大概是唯一的選擇。

2.          RIAA等化線路用本案例RCA衰減方式比之於採用另一例負迴授方式，動態較佳，整體放大倍數也可能較多。同樣架構，音量轉鈕的角度 相差有3個鍾頭的角度。原因可能是迴授方式一定要過份，有多餘的空間，衰減則不必過份。也可能是OPT二次volume用250R跟100R差別所致。

3.          全真空管機，共用一個直流供應電源高壓B+，要消除低頻正迴授引起的震盪，所謂的motor boating，汽船噗噗聲（其實聲音從 蝦龜喘、 機槍聲、嘯叫聲，都可能），3個階段的話，還可以靠 「退交連電容、電阻」消除。電阻高到40KR並不過份。 4個階段管機只能靠兩個獨立的供應電源解決，而且要注意交流電源的相位。

4.          4個階段管機背景雜音無法解決。可能牽涉因素，包括管子特性（雜音支支不一），機殼震動，電阻熱騷動，佈線干擾感應，線路架構（原構想的共柵極應該比實做的共陰極會好）目前我無法解決。

5.          音量極大時可能有收音機的效應。RCA輸入先過一個1k-47pF, 濾除3MHz是有必要。

6.          MC唱頭輸出如果是0.5 mVrms @1kHZ時，據RIAA特性，@20Hz時輸出會減低10倍，少20db，只有0.05 Vrms . 而當@ 20KHz時會高10倍，多20db，高到5 Vrms。

7.          唱頭放大做RIAA等化時，要反其道而行。輸出時@1KHz要吃掉20 db，@20KHz再吃掉20 db。因此RIAA等化器最少要吃掉40db

8.          不考慮耳機，單純做唱頭放大，假定主放大器需要1,000 mVrms的訊源輸入，當接上MC唱頭輸出0.5 mVrms @ 1KHz時，唱頭放大器經過RIAA等化之後，需要放大1,000/0.5＝2,000倍＝+66db.

9.          這在最低音頻20Hz時再加上10倍＝20db，相當於 86db =20,000倍以上才夠用。也就是還沒有扣除RIAA等化器之前的整體放大倍數需要20,000＝86 db.

10.      20,000放大倍數如果沒有採用output transformer OPT倍數減壓，原汁原味，則3段真空管放大不難做到。例如每段放大約30倍上下， 30*30*22=19,800

11.      不考慮耳機時，最後段的管內阻要是夠低的話，輸出阻抗可以跟主放大器輸入阻抗匹配的話，硬要塞進去一個頻寬受限制OPT，然後卻又傷腦經，要多加一段放大，或前頭加上MC唱頭升壓器，則屬<進三步，退兩步>，好像沒道理。

12.  不用OPT，就要用4.7uF大電容交連。音響性如何，不知道。

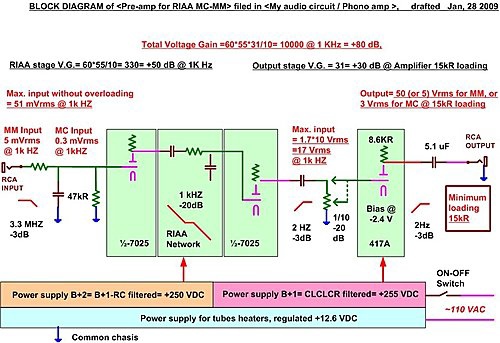

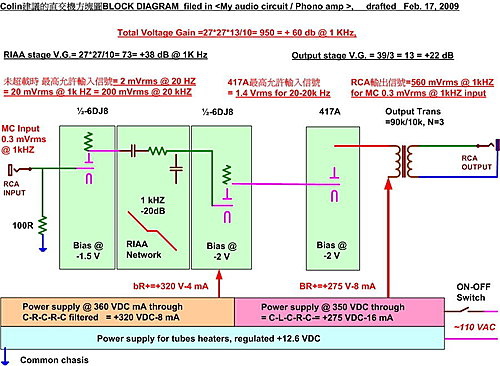

12.    合理的單純唱放，可以是這樣的架構。示如block diagram， 12ax7-12ax7 -417a . 放大倍數60＊55＊31＝102,300= 100 db整體 或 10,000 = 80 db @ 1 kHz. 也許過份.  MM唱頭在末段前衰減1/10, 20db,以免過載

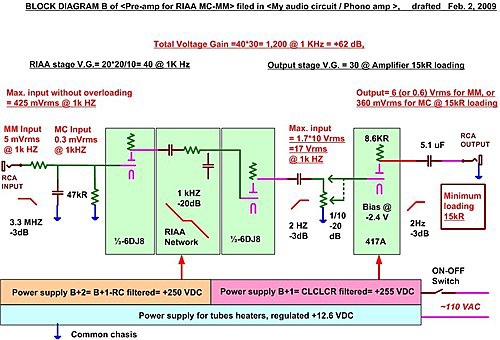

13.  如果以6DJ8取代12AX7, 電壓放大倍數整體＝20*20*30=12,000 or 1,200 =62 db @ 1kHZ應該夠了, 對付雜音可能比較保險。 但是RIAA參數跟12AX7不一樣，要重新抓。

14.如上＜圖-3-5＞CR型衰減用兩支12AX7-12at7  做SRPP，前頭加上6DJ8放大，但只能夠MC輸入，免12AX7過載。
