Earphone amp with RIAA-MM and MC input-part 4

part 3 提過，再重複一下

Common grid 共柵極的特點：

1. 噪音低。6DJ8有第9腳接屏障，grid柵極接地，形成plate 跟cathode之間的屏障也許是個原因。

2. 頻寬好、平坦。 因為陰極有電流負迴授。


3. 管內阻增大, 輸出阻抗大。因為cathode resistor =Rk 沒有bypass capacitor，會投射放大倍數的Rk上去。不過問題不大。依照計算，輸出阻抗約20k。

4. 輸入阻抗小。輸入端看到Rk跟它併聯的阻抗，約等於Rk。Moving coil動圈唱頭要求的負載阻抗load resistance很寬鬆，約50-100 Ohm以上就可以，不像moving magnet 要 47k。做common grid連接輸入阻抗可以。問題在於moving coil 輸入到cathode時，不能直接交連進來，燒掉coil。採用隔離變壓器、昇壓器不在這個題目裡。採用電容交連進來，電容需要10 micro-F才能通過30 HZ以上。而10 uF的交連電容我也懷疑能夠跟0.2 mV的micro-volt合作。

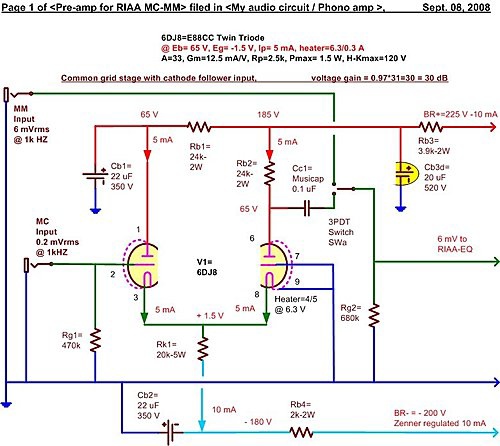

下圖 page 1 of pre-amp for RIAA MC-MM 線路解說：

MC 輸入先做個cathode follower過過水。

 交流信號環路是：由B+電源Cb1(短路)---6DJ8---Rk1=20k陰極負載---Cb3(短路)---共地ground。

輸出內阻低於1k。

第2級放大兼輸出回路common grid共柵回路是：由B+電源Cb2(短路)---Rb2=24k屏負載---6DJ8/grid---共地ground。

兩級工作點挑低的65V, 高靜態電流5ma，高負載20k-24k，有低內阻抗、高線性的好處之外，交流ma兩級反相、接近同樣的ma(1:0.97)，相互抵銷，穩定B+供應電流。

也因為交流ma在Rk1上相互抵銷，應該沒有陰極電流迴授，增加內阻的顧慮，可以維持原來6DJ8低內阻2.5k。

MC 2 mVrms輸入經由Cc1交連出去的30倍增壓，約接近MM輸入的6 mVrms，容易切換。

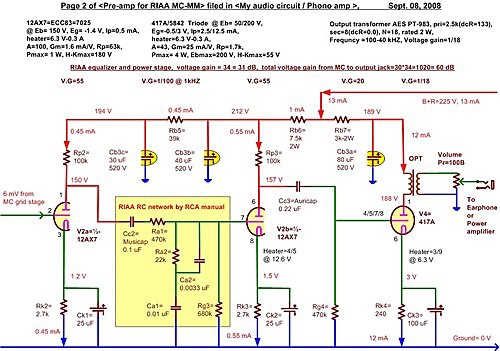

以下page 2線路解說：



這一段RIAA等化-放大線路的架構，跟之前完成的一樣，只是黃色框架的RIAA等化改用RC衰減法，不再用RC負迴授。

RIAA等化參數牽涉到前後管的特性，不好作，只好照抄RCA Receiving Tube Manual 線路圖19-15.

RIAA 照規格要衰減 -40 dB=1/100, 因之417A頂多接到信號強度是＝6 mV*55*55/100= 180 mVrms

衰減 -40 dB=1/100, 是指全部頻寬而言，對於1 kHZ而言，只有1/10, -20 db, 因之，上圖 voltage gain 要加上 20 dB.

=<< 2 Vrms 遠遠不及偏壓擺幅+/- 3V, 不必在這個環路里作音量衰減，而是放在output transformer次級。

如此可以兼作耳機輸出。

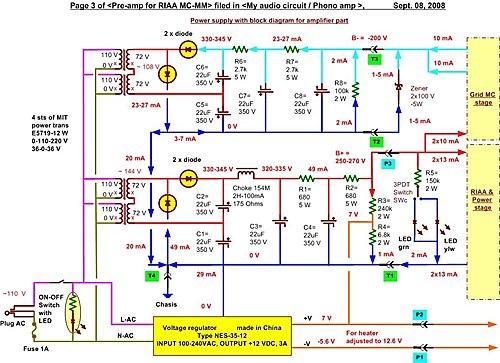

以下page 3 線路解說：

需要B+=250-270 VDC及 B-= -200 VDC兩種直流供電。

均由倍壓voltage doubler取得。

B-用Zenner崩潰2極體。

萬一6DJ8沒有點燈，沒有電流的話，Zenner 要吃 電流20ma*200V=4000mW=4W, 一支Zenner 負擔2W.

燈絲直流12.6VDC同前一樣，買現成的regulator 12VDC-3A.

這部分獨立機殼，用兩個不一樣3-pin/3-pin分開的連線, 或者相同的3-pin但要把公母座分別裝在兩個機殼。

也可以如page 4 只用5-pin一隻或 2-pin加上 3-pin各一。

把B-插頭放在Zenner前頭，再加個洩放電阻。

劃上MC-MM切換開關的LED.

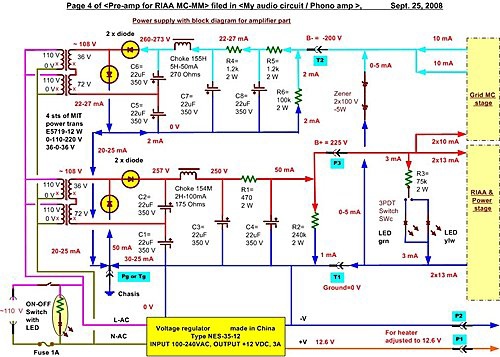

page 4 圖中Pg or Tg 可以是2-pin或3-pin附有的接地點。

-B電AC供電降低，改接choke濾波。

只用5-pin Canon插頭座，怕同軸線裡有+270V-200V，絕緣不可靠。

最好是P3, p5抽離獨立為2-pin Canon插，P1, P2,P4歸另一個3-pin插。

燈絲12.6VDC掛在0V即可。
