直結交連6AS7G-part 7

July 05, 2008更新

字體放大的page

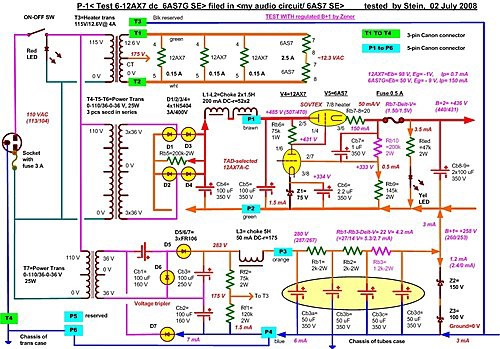

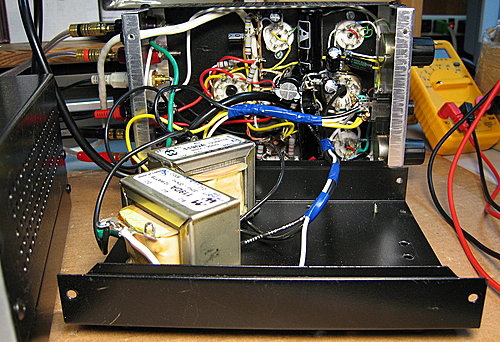

 簡化的高壓電源如下：

針對part-6結論，更改:

B+1以Zenner Diode 250 V穩壓。

提高B+2到＝440 V。

加大6AS7G陰極自立偏壓電阻為150歐母，相當-9 V.

傍路電容加大到100 uF，低音充沛。

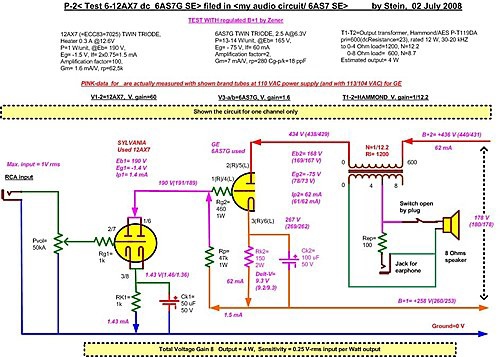

完整線路如下：

簡化的架構是：

6AS7G工作在 170 VDC, -75 V, 60 mA, output trans負載 1200/8, 估計每輸出 1 W功率需要0.25 V-rms的輸入電壓，最高 1 Vrms輸入，4 W 輸出。

一共測試8支6AS7G:

6AS7G running data on <12AX7 DC 6AS7G SE amp> July 2008

Tube no.	@ 110 VAC B+1= 258 V B+2= 436 V DC to 6AS7G= 178 V				@ 104 VAC B+1= 253 V B+2= 431 V DC to 6AS7G= 178 V
	Eb V	Eg -V	Eg-sf V	Ip mA	Eb V	Eg -V	Eg-sf V	Ip mA
#1 GE	168	-75	9.3	62/62	167	-73	9.3	62
#2 SVET	167	-77/79	10/11.4	67/76	165	-74/75	10.4/12	69/80
#3 SVET	168/166	-76/77	9.5/10.8	63/72	167/166	-73/74	10.0/11	67/73
#4 RAYT	168/168	-77/75	9.9/8.5	66/57	167/168	-75/73	10.6/9.7	71/65
#5 RCA	170/171	-74/74	8.0/7.8	53/52	170/169	-71/71	8.5/8.5	57/57
#6 RCA	170/172	-75/73	8.7/6.4	58/43	169/171	-73/70	9.3/7.0	62/47
#7 RCA	171/175	-73/73	8.0/5.0	53/33	170/174	-71/68	8.4/5.3	56/35
#8 RCA	166/167	-76/76	11.4/10.5	76/70	165/166	-75/74	11.4/11	76/72
Average	169 V	-75 V	-9.0 V	60 mA	168 V	-73 V	-9.5 V	63 mA

1. As supply voltage reduced from 110 VAC down to 104 VAC (about –5% reduction), the DC supply voltage B+1 and B+2 remain within +/- 2.5 VDC or less than +/- 1% for DC supply to either 12AX7 or 6AS7G.

2. The operation point can be taken as Eb= +170 V, Eg= -75 V, Ip= 60 mA.

3. The bias –75 V is consisting of fixed bias –66 V and self-bias –9 V

4. All tubes are used ones and bought as new old stock (NOS), except SVETLANA.

5. All tubes will run safe for long time within power supply 113-104 VAC.

我的結論是：

1. 直交還是比之前的級間變壓機（417A – 級間變壓1:3- 6AS7G）頻寬要好。找回來一點高、低頻。

2. 完全固定偏壓，無法克服6AS7G特性上的差異。6AS7G同一管子兩屏之間，以及不同管子之間的差異相當大(見上列的測試data)，會造成靜態工作點散熱超過13W的上限。廠家Philips的建議是分個7.5V以上給陰極的自立偏壓，只能遵守照做。

3. 雙電源B+1及B+2可以免除單一電源直交機時，陰極電阻散發的高熱。

4. 12AX7用的低耗電B+1=250 VDC可以簡單的Zenner Diode穩壓。這樣一來，流經12AX7屏負載的電壓降（相等於6AS7G的固定偏壓的部分）可以不受市電源影響，穩定在+/- 1%之內。

5. 6AS7G用的高耗電 B+2=430 VDC ( 實際上有效淨值是要扣除墊高的B+1=250 V，只剩下 180 VDC而已)，用管整流、LCLC應該也可以應付6AS7G特性上的變化。這裡用12AX7 + 6AS7G，一樣有緩慢升壓的功能之外，卻有調整、穩定B+2的好處。最大的好處應該是電源內阻很低，供應低頻的高耗電流不至於軟腳。
