Output transformer PP and SE

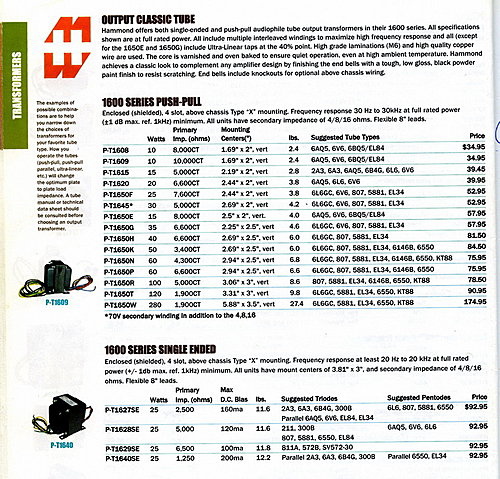

做過的輸出變壓器OPT 破銅爛鐵一覽 Hammond 1600系列規格，見最後價格表。

現役單端機用上最大的OPT 1627SE- 25W-2.5k/8- 重量5.3 kgs

12AU7放大、容交6BM8（3極放大、5極3接cathode follower)直交6KG6A(=EL509)-10W.

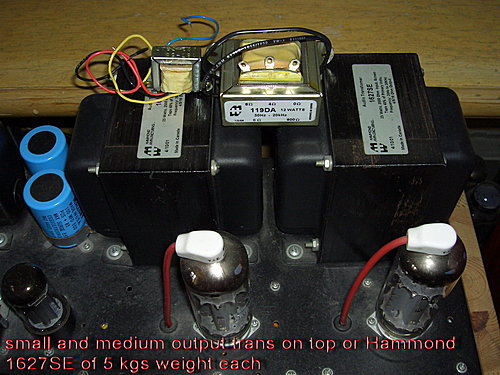

1627SE上面擺兩個小OPT供比較。

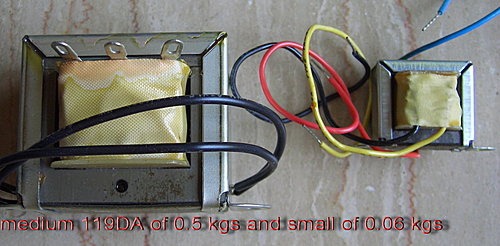

這兩個小變壓器側面、上面照。
這最小的OPT是Surplus＜廚餘品＞ 2W, 2.5k/8, 100HZ-40KHZ
119DA不是Hammond 1600系列。是為某客戶打造的。

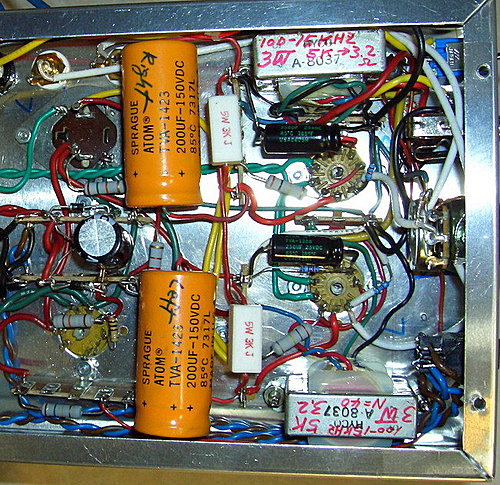

<3支全壘打>，6BM8，3極放大、直交5極3接，單端機，用<級間變壓>Audio Interstage A 8037 當作OPT。
3W- 5k/3.2R- 100HZ-15kHZ

Hammond的鋁殼10" x 6"，送給 喜愛棒賽的<不笑兒>




6V6-PP機 OPT用Hammond 1620. 20W-6.6k

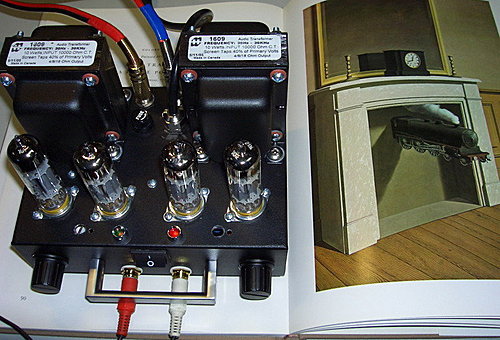

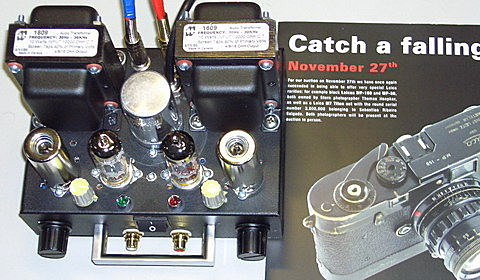

<小便當機> ECC99(JJ-雙3極）PP機 用Hammond 1609, 10W-10k

7" x 5" Hammond機殼,不及A4雜誌的一半大。

電源變壓器是made in Taiwan自偶0-110-220V。

送給了同事Annie。我要她麻電的時候就退件。聽了兩年沒事。

在送出去之前，我弟弟拿去，先叫他太太試過，不麻電。

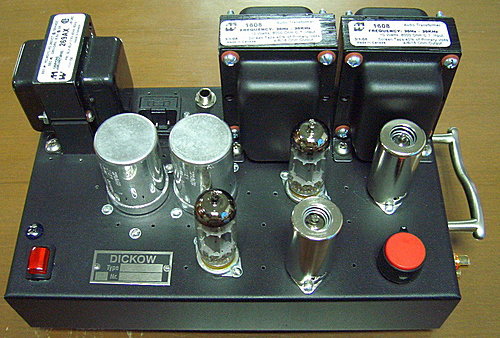

<保不當機> ECC99-PP-Hammond 1608-10w-8k
送給 合夥人Gary.

<大便當機> ECC99-PP

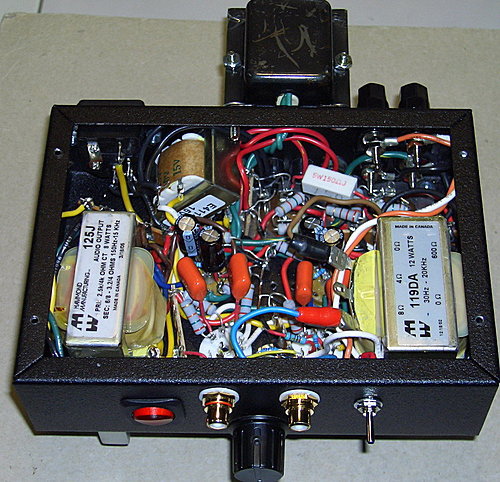

先做單端、PP同機比較。

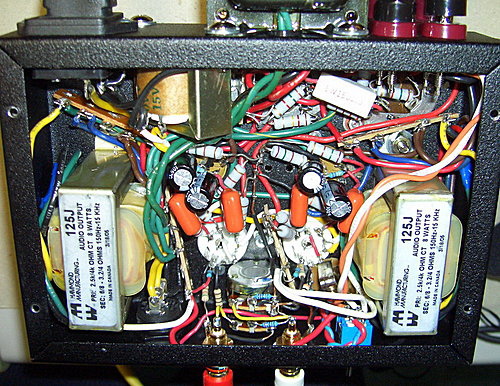

Hammond 125J是一般PP-OPT通用品 8W-初級2.5k或4k，次級6/8R 或3.2/4R

以PP定案的<大便當機> ECC99-PP，留有接耳機、切換開關。電源變壓器外掛。

送給在美國唸書的Yvonnie。有把手提著走。

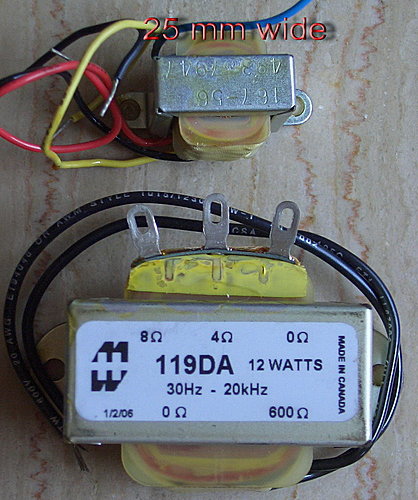

最小的25mm OPT用在71A上（左下角的在水泥電阻旁邊，左上角的用紅膠布貼著）

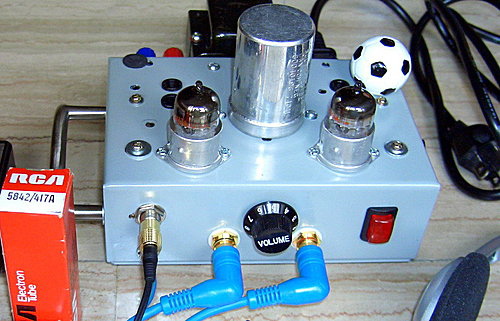

5842單段單管放大、耳擴、喇叭兩用<百鑽機>

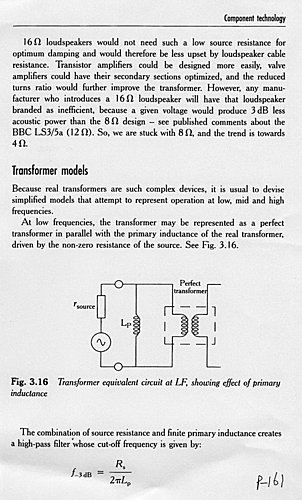

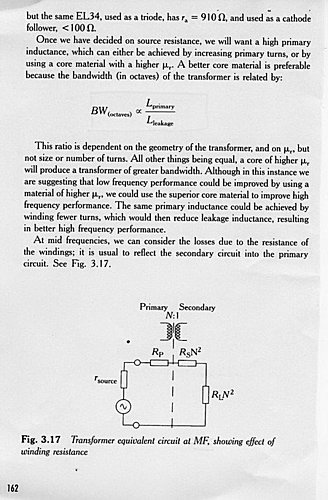

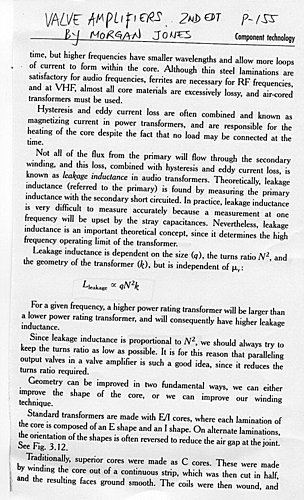

有關OPT的分析，出了Langford的Design Handbook枕頭聖經本，我看是這本英國佬Mr. Morgan Jones寫的最詳細了。

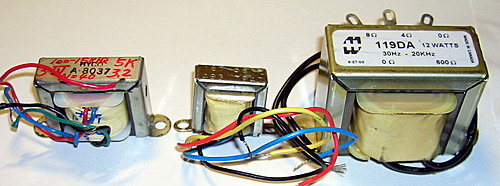

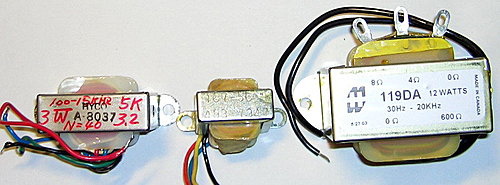

上面提到的3個小OPT。

左邊的<級間變壓>Audio Interstage A 8037 當作OPT。

中間的用在71A以及耳機擴大、唱頭擴大機、5842耳擴、喇叭兩用機。

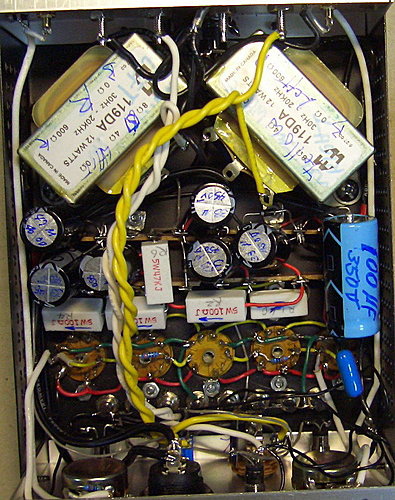

119DA用在耳擴、6AS7G單端機。

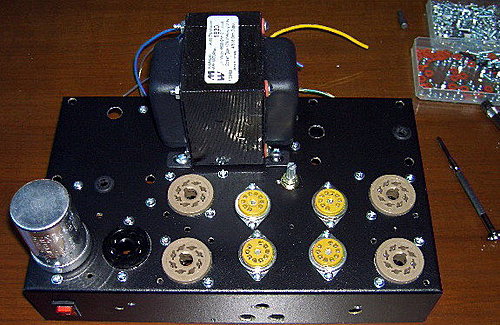

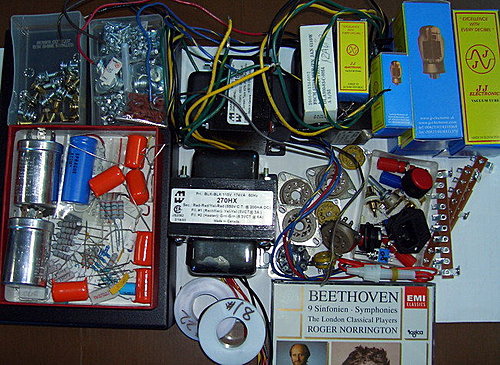

6V6-PP<狗頭牌>原材料

OPT Hammond 1620- 20W-6.6k

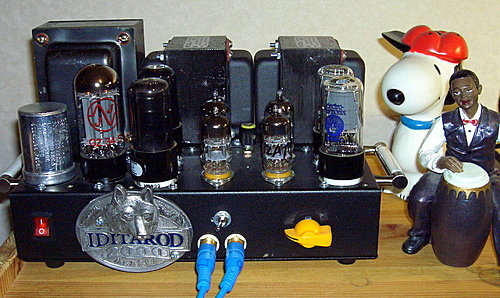

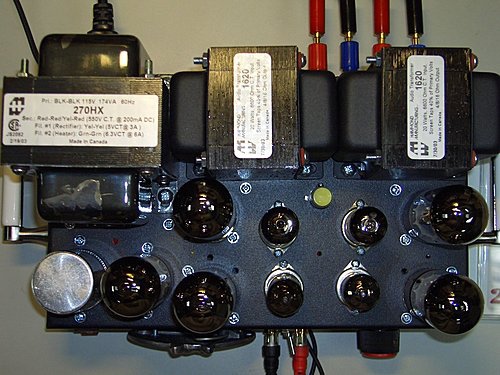

6V6-PP<狗頭牌>完成機。

Hammond power trans 額定200mA-只用160 mA, 但還是很燙手。留著自己用。3極接法是很正典的聲音，推Colin Twins 或Harbeth LS-3/5剛好.

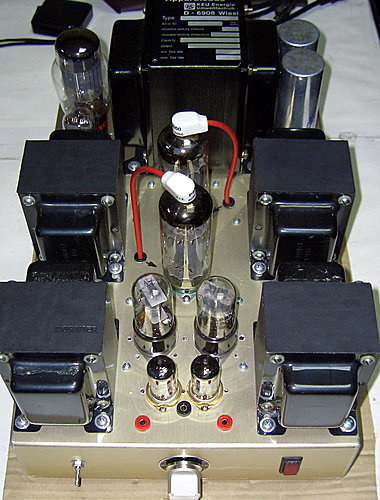

8支JJ-ECC99雙3極管，SE<發不久機>

用美國<個體戶>出的ONE ELECTRON type TUBT-1

8H-1600R-160 mA.

高音好

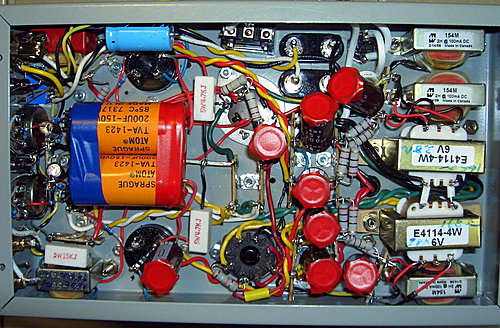

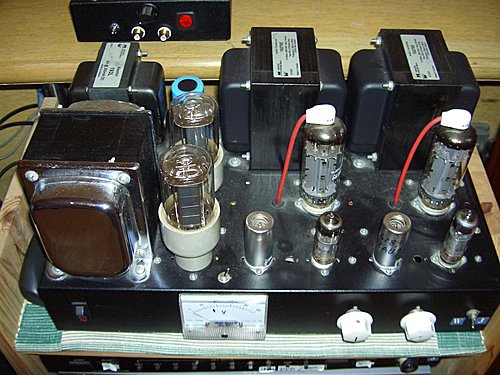

EL509單端，shunt-feed。

前頭兩對一樣大小的ONE ELECTRON。

一對Audio Choke當負載，另一對1.6k 透過電容當OPT

後頭超大的made in Taipei電源變壓器，涼涼的。

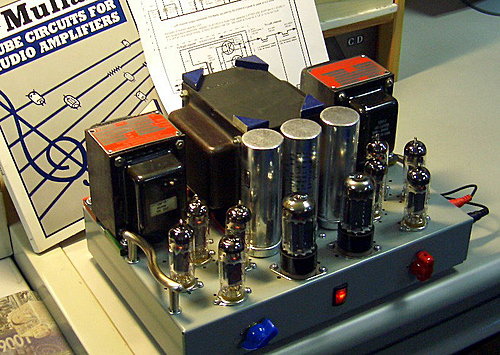

6BQ5=EL84 PP機。

原做超線性，經過Colin加持，改為3極接法。

Hammond 1600 PP-OPT系列裡最小的. 10W-8k

MM唱頭RIAA等化、擴大機

推出去斬掉的5球10燈單端機

黑黑的ONE ELCETRON 1.6k 比Hammond 1627SE小很多，但還是比白白的Hammond 119DA大。

用在6AS7G。

價廉物美Canada專業大廠出品。

早先的定價以調漲15％。
