直接交連6AS7G-part 4



紙上談兵，不如真槍上陣：

6AS7G工作點選在Eb=165V, Eg= -70V, Ip=75 mA。

拆船下來OPT 1600/0-4-8-16可以接成1600 或 800負載，輸出功率約3.5-4瓦。

靈敏度每輸出1瓦要輸入0.25 V-rms，應該可以CD player直入。







還有Hammond OPT  600/0-4-8可以接成1200 或600負載，輸出4W。

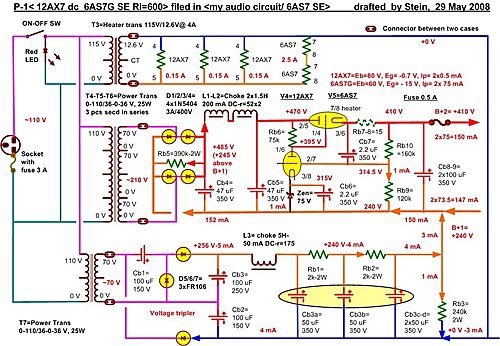

雙電源供應 ：

電源變壓器用Made in Taiwan多只串接。

以AC-70V三倍整流取的 B+1=240V。

以AC-3*70V=210V整流，再12AX7  ＋ 6AS7G調壓取得B+2=170+240=410V。







比較省事的電源供應：

Ebb1=+240 V-5 mA 以倍壓二極體整流，CLCRCRC得到。

Ebb2=+185 V-150 mA 以兩支6BW8配合二極體整流，LCLC得到。

燈絲供應AC =12.6 V-2.5 A掛在0-240V之間，例如150V。則12AX7-k/f=150V<180V，6BW8-k/f=420-150=270V<450V , 6AS7G-k/f=240-150=90V<300V。
