直接交連6AS7G-part 1

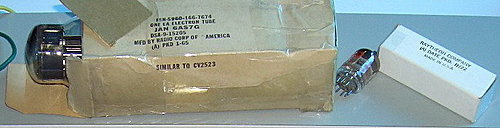

6AS7G 跟417A大小相比

1.天生麗質：

上示RCA手冊提到這支6AS7G適合高傳真音響放大器裡當作Class-A push pull用。

下面其他文獻則說作direct drive , single ended單端直接交連放大器，有例可循。

6AS 7G is a double triode with special properties. The AC anode resistance is very low at 280 Ohms and the mutual conductance is considerable at 7.5 mA/V. This valve could be used in low voltage power supplies as a series pass device or it could be used for a direct drive audio amplifier. It would be useful to know its exact design use. The literature gives a single ended audio amplifier as its use.

each anode is a pair of finned flat U channels either side of the cathode assembly. The main picture shows the anodes for one triode side on.

註記：6080, 6082跟6AS7G特性一樣。

2. 簡單的級間變壓器交連：

我DIY之前曾請教過Colin。Colin建議驅動部分採用一級放大、極間變壓器inter stage transformer (IST)交連，而且PP比SE適合。如果要一級放大近80-90倍，直接交連驅動，工作在Eb=170V, Eg=- 80V以上，則太難太難了。

我照建議作了級間變壓IST交連SE機<大和艦>及PP機<管子艦>，不同的是工作點遵照RCA古方Eb=100 V很低, Eg= -25 V不高, Ip= 100 mA較高 。

SE機輸出也夠力，不像是只有1-2W。可能是IST允許class-A2, 訊號擺幅大，也就是允許有Eg=正值, 6AS7柵極有電流的緣故吧？

證實PP機class-A比SE機的低音明顯厚實、不鬆垮。

以我有限的資源，有限的空間，沒有Stein Audio Museum，只能把<大和艦>拆了，只留PP機。

3.挑戰一級放大、驅動直接交連：

3.1

只要是驅動前級管腳直接通到6AS7G的管腳（允許grid stopper=resistor）， 都承認它是直接交連。

3.2

我希望一級放大可以接受低到1V-rms以下的訊源，如CD player, 電腦音效卡, 而不是依靠灌水高過2 V-rms的訊源。

3.3

如果像IST-SE機一樣，接受低壓工作點Eb=100 V, Eg=-25-30V, 那就沿用<45-2A3姊妹機>一樣的架構，417A(5482)放大25-30倍直交驅動，而且還比45-2A3的Eg= -50 V容易應付, 本文可以打止了。

3.4

不滿足的話，就再操腦下去吧！

4.條條大路通羅馬？

4.1

先想到的是5極管放大，像是底下用低噪音的EF86，電壓放大Voltage Gain(VG)可以到90。

但是噪音匯集、偏向於低頻，即使號稱低噪音，恐怕也不能聽的。

像是Mullard 5-20直交，要是拿掉negative feedback(NF)， 恐怕不能聽了。

接受NF的話，也是一法。

4.2

輸出阻抗高，但是VG超高的cascode如何？

仔細看下面的線路圖例， 上半跟下半3極管是透過330nF交連起來的。

上半3極管作共柵極放大。cascode實是兩級放大。

有作弊之嫌，違反前提定義，理該放棄。

4.3

最後1招是回歸傳統的3極管放大。

依照RCA手冊表例，12AX7管， VG可以做到60以上, 缺點是內阻高到60k Ohms以上。

如果做cathode follower隨偶輸出，或做Series Regulated Push Pull(SRPP)，輸出內阻就很低，但是已經牽涉到兩段放大，有違前提，不採用。

12Ax7一支雙屏並接，內阻降到30k, 再依負載高低，輸出阻抗可以降到20k。

以下試算高頻-3dB的截止KHz。

12Ax7看到6AS7G輸入的電容有三。
1.
柵-屏極的米勒電容=C-gp乘上（1+A)，C-gp=10.5 pF (micro-micro F)， A＝放大倍數，當屏負載時約＝1.5, 則米勒電容＝26 pF. ( 要是做隨偶負載時 A小於1)
2.
柵-燈絲+陰極的電容 6.8 pF算它＝7 pF.
3.
潛佈電容依照燈座、引線、空氣,--而定，我不知道，有人估個位數pF.

三樣併聯、加起來算它一共50 pF。

這是12AX7看到的6AS7G輸入電容，這對於高頻是短路衰減，失去了放大作用。

對於20K輸出阻抗50pF電容，-3dB的截止高頻，是：

2-pie x 20,000 Ohms x 50 Pf 倒數 =160 kHZ。

160 KHz不高，雖不滿意，但可接受。
