三支全壘打3 X 6BM8

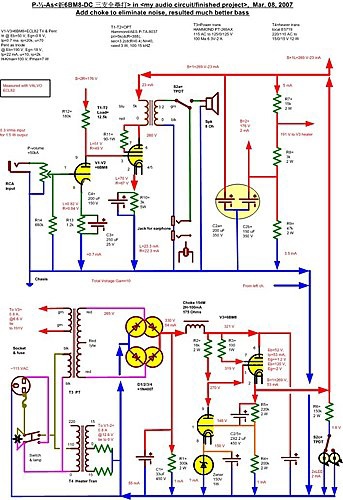

部分線路放大



output transformer Antique Electronic Supply (AES)

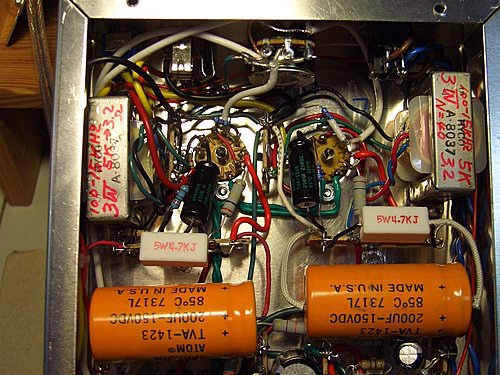

初步拉配線中




接近完成拉配線





輸出兩支6BM8
以及輸出變壓器買自A.E.S. USD 10,--.
貨號no. P-TA-8037 重量只有0.4磅高度小於40 mm





右邊右上角的一支6BM8作DC voltage regulating
底下是MIT的燈絲加熱變壓器

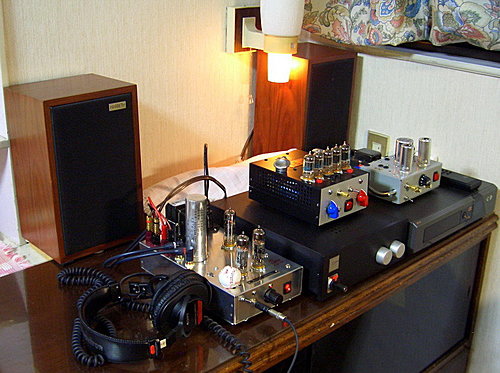

Poor man's audio corner, crowded with Harbeth LS-3/5, power amplifiers, Colins' earphone amp, Quad CD player, Sony earphone

這小機子取名<三支全壘打>已送給shawn棒球迷。

是喇叭、耳機兩用。

棒球固定在機上，當把手。

Hammond made in Canada 的 power supply transformer, output transformer， choke and 鋁質機殼 150 mmW x 250 mmD  x 50 mm H.

只有銘牌是made in Germany。

外頭看不到output transformer and choke.

統一用上3支6BM8，方便維修。

2支直結交連，當triode管放大.

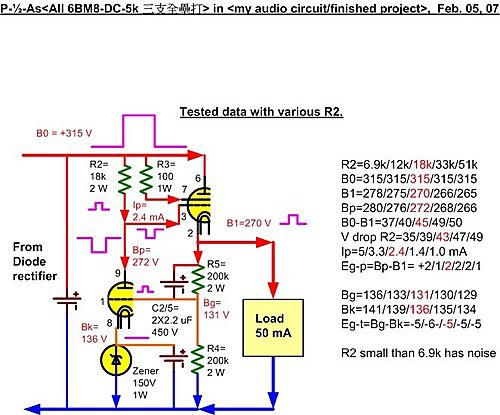

另一支有兩個功能：

1.高壓直流 加熱delay, 保護管子

2.串接電壓穩定調節。這點沒有預期到的效果，因為電壓不夠高。有機會重做的話，powe supply要加上50V以上到70V, 讓工作點Ep=120 Ip= 55 mA, P=120x55=6.6W<7W.
