Audio Power 家用多少瓦才夠

要問 Audio Power 家用多少瓦才夠，答案當然是 韓信點兵，多多益善。
在我公寓書房裡，推 LS-3/5喇叭，有 20 mW 也 勉強可以了。




去年diy的 6SJ7電容交連6550單端隨偶實驗機，有機會 把6550作低屏壓 40V之下工作，跟 290V正常屏壓 即時切換。

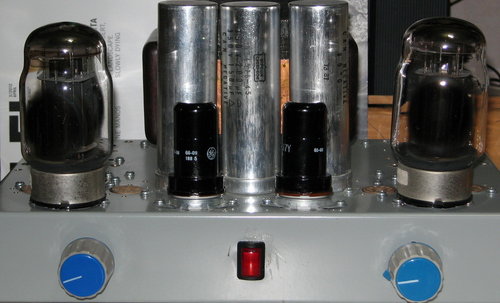

右邊裝了指撥開關 ，標示 ON-OFF
開機之前，撥到 OFF，讓整流過的  B+ 經過 降壓電阻 18k-5W, 降低到 40幾V，等到燈絲加熱正常，半分鐘之後 再撥向 ON， 提升到正常的工作電壓  320 V.





奇怪的是，OFF低 B+之下，就開始唱歌了。
而且 VR由6點轉到8點音量就夠大聲了，再大的話，阿孫就會抗議，要請轉小聲一點。

即時切換到 ON 也聽不出有何差別。





大約要轉到10點以上，才能聽出 ON-OFF 指撥開關 的差別來。

在 OFF位置，要轉到 12點以上，才出現破聲。

局部線路，表示 Switch ON 的位置

實際測到的電壓值，

藍色是 ON 正常工作，290 V/-29 V/80 mA

紅色是 OFF 低壓工作  40 V/-3 V/8 mA。








完整的線路如下：











按照特性曲線，我 計算 最大的功率輸出， 大約是 20 mW





1957年 洋老哥  James 有篇文章，探討過這個題目。


表 I ( TABLE  I) 說   "3 群 聆聽的人" 希望有的最大  sound level，落在 70 db 到 90 db之間





表 II 說  在家用環境裡， 演奏者 最大的 響度 loudness level 落在 60-90 db






表 III 說 在特定 1540 立方英尺 大小空間，殘響時間（reverberation time = 音響降低 60 db 的時間 ），80 db 到 120 db 響度 loud level所需要的 音響功率 Acoustic power

例如 100 db 需要 0.036 W

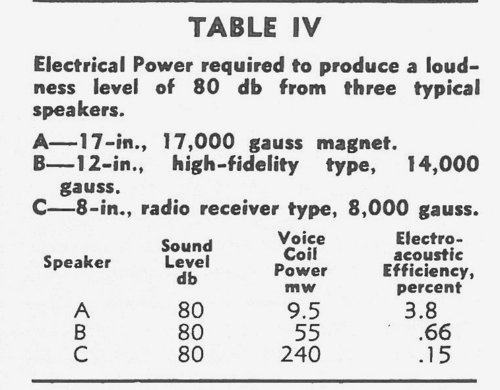

表 IV 說  3 種 典型的喇叭 產生 80 db 需要的 喇叭線圈電功率，及換算出的 電氣─音響 效率。

喇叭尺寸大、 磁力高，效率再好，也不過 4 ％不到。高傳真的、收音機的不到 1％





圖 fig. 3 是他測試的方式：




Fig 圖 5  對於 各種音訊，方間大小， 最好的殘響時間，大約 1 到 2 秒。





綜合起來，把 喇叭效率當 1％, 殘響時間統一化，畫出下圖，標示了 90 phon 跟 100 phon 兩種響度 。

例如 我的書房 15 ft*12 ft *11 ft = 2000 立方英尺，達到 90 phon的話，需要 0.4 w不到。

值得思考的是：

1. 這極低屏壓  40 V 還能推 LS-3/5的現象，是 ”隨偶機” 才有的嗎？傳統的屏輸出做得到嗎？

2. 音響的細節是藏在 1 W 之內，因此 工作點要選在 擺幅 1 W之內有 Sweet Point 的地方.

3. 而 sweet point 應該是落在  3極管 特性曲線圖裡 相對的低屏壓、高屏流、淺偏壓的區域，也就意味著 低輸出功率。一味追求高輸出，似非明智。
