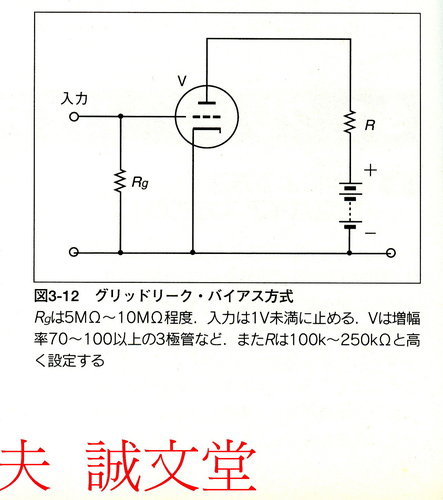

上圖是 grid leak bias。
日本達人 黑川達夫書上整理 bias常見的 "固定fixed", "自立self-bias"之外的第3種方式。
我收集到的線路（見文末)，只出現50年前數家市售機。
註明工作偏壓，約在 - 0.5 V, grid leak current 在 0.3 micro-A
用在MIC麥克風輸入。
1954年Philips的 EF40 data建議的工作條件也有提到，去掉陰極電阻1-2.2k，柵漏電阻 1M 提高到 10 M
由自立偏壓方式，轉變到grid leak bias的方式。
要瞭解 grid leak bias，需要細讀開頭貼的 Langford Handbook原文說明。
簡單的關鍵圖是下圖:
或許 自立偏壓 的特別例子 Rk歸零之後，看Rg設定的高低，
設到 3M以上，就成了 grid leak bias了。
以下是收集到的市販機輸入部分的細圖:
