FET-5687 Ear-amp

這DIY的耳機擴大器 2007年做好的線路跟測試值是這樣的。





是參考了同一時段跟Colin買進的機子

我沒有用兩個Choke

David常用 iPod 接聽音樂

把 2007年DIY給他的 5687 Earphone Amplifier 寄回來整修。

這機子後來David 請 Colin兄加裝 FET，還換上大的output Transformer.

這次是把有雜音的 MIT 音量 雙連 Potentiometer換上 左右分開的Cosmos Pot





 3.5 mm 母插轉 RCA 母插

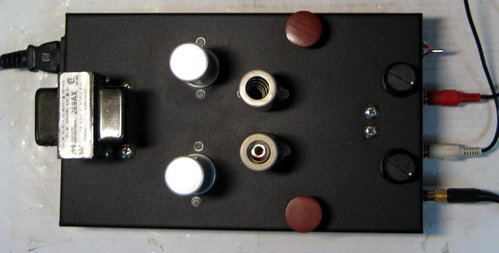

原來的雙連P-volume盲腸沒有割掉，保留個小轉鈕遮羞

 只有一支 5687    另一支是空插座 假的

換上的OPT大小跟原來 Hammond 600R/8R  N=8.7    體積57mm*25mm  一樣大小。

圈數比不明。可能是 1400T*2    比 190T、N＝14.7

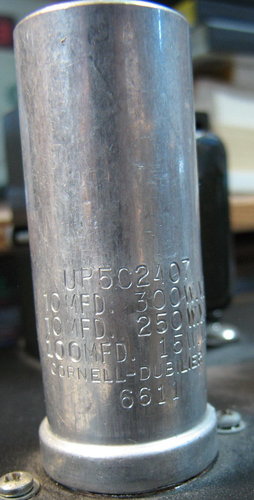

機子沒有 Choke 只有鋁罐電容濾波，串接4組 RC.

最後端是Xicon 100 uF

完全沒有哼聲。

可能是opt 距離 power transformer 超過 150 mm有關吧。
