6082在一班 之四 (需要變壓器的B電)

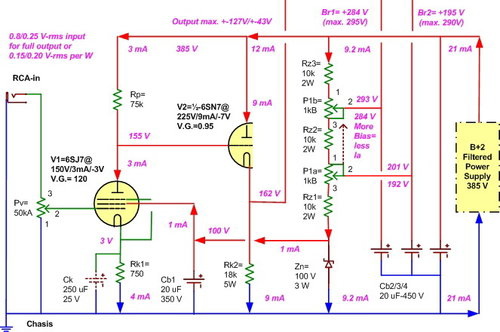

完整的線路:

既然沒有變壓器B+1電行不通，那就想辦法找變壓器吧。

之前用光華商場源達賣的MIT，高度不超過 50mm的變壓器 110V// 50-0-50V-45W

限制50mm是因為獨立的 HM電源機殼要內藏，上頭不裝東西，保持平整，已便重疊 amplifier機殼。

因為需要B+1高壓=260V，跟低壓=140V, 會浪費一組整流濾波。

底下的Heaters串接 120V 可以不用變壓器，上面的B電200 V 每聲道就用4只。

底下 B+2部分 385 V 的電源採用同樣的1只變壓器，做3倍整流。

總共要9只 電源變壓器  110V/100V-45W





還有問題是
需要一個 3-poles 2-throw  selecting switch。要可靠耐用。
Digital Voltage Meter最好有4只，不能太醜。

計算一下總發熱量：
燈絲：120V*0.6A＝72W
B+1 : 260V*2*0.2A=104W   or    140V*2*0.2A=56W
B+2: 385V*0.05A= 19W
其他 5W

合計   200 W   or   150W     超熱的。

總重量可能在 15 到 20公斤
