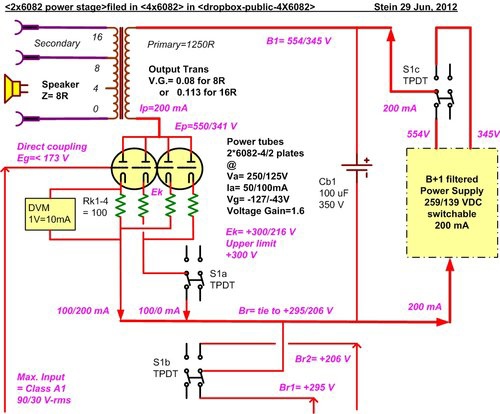

6082在一班 之三 (無變壓器B電)

供電可以不用電源變壓器，直接插頭 110 VAC市電 嗎？

分析一下這樣的線路，可行性何? 會不會打架、火爆？

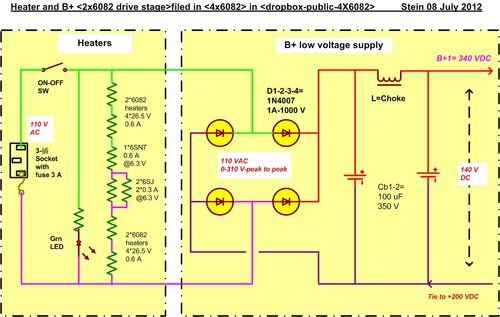

先看Heater部分：

雙插插座，不保證綠色是火線，粉紅色是水線。
如果市電110VAC是完美的正弦波，沒有像'陳雷公"引起的異常突出高壓，那麼電位變化是在 0V到 110*2.82＝310 V之間。

6082規格說，燈絲跟陰極之間的電位差不要超過 +/- 300 V.
因為設計已經考慮過，陰極電位不讓他超過 +300V, 最大跟水線的 0V，也只差 300V，故不成問題。

6SN7規格說，燈絲跟陰極之間的電位差不要超過 +/- 200 V, 而 陰極電位是在於 +160V附近。
(310-160)＝+150V,（0-160＝- 160V, 也可以過關。

6SJ7規格說，燈絲跟陰極之間的電位差不要超過 +/- 90 V, 這就麻煩了。
我頂多只能把燈絲掛在一串的中間，電位 +150 V附近。可是陰極 是 零電位 0V，還是超過 60V.
這要把 6SJ7另行獨立出來


如果整流加熱就可以串接 6SJ7了。













再看 B+ voltage supply 部分：

上頭是低壓 110VAC橋式整流, 取得B+=140 VDC，正、負端電壓都墊高 +200V之後，D1-2-3-4還有正向的整流作用嗎？


 下面是 Voltage Doubler, 取得一倍的B++= ~260 VDC、但是存在一樣的問題。


結論是：沒有隔離變壓器的Voltage supply 不能用，無解。
