6V6 SE cathode follower-3-實機

原始的設計：

就拿這台倒楣的5687 直交pp機開刀了。

網路買了4支6SJ7 跟生鏽的8腳管座（左邊2個），需要開的孔太大，還是拿AES買的made in China白色的新管座，開孔小一點。



拆光，擴孔，花了一週 "上班工作"天

兩隻 OPT 大材小用，需要另一個機殼

拿廢棄不用的 元山牌 小機殼將就用，又費時 一週 5個 "上班工作天"

兩個機殼需要用公母插座、插頭，兩組連接線

拉線、銲接   再費時 另5個 "上班工作天"

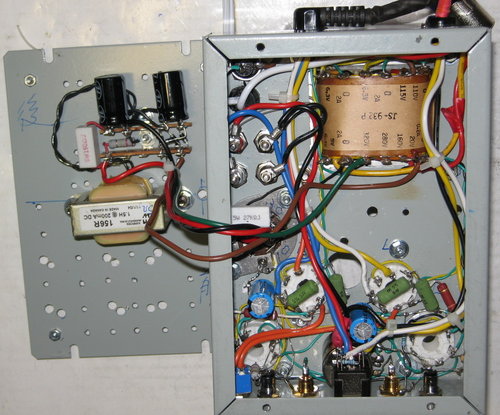

未整理連線之前

」

需要疊羅漢，上下相連

香檳白色的power transformer不配，換上 黑色的罩子

之前跟」佑聲」買不到 5W-1.1k 陰極電，押了 1k
果然電流 太高，近於 60 mA
上頭表列黑色數據是設計值
線路里藍色數據是 實際 測到的
唱了幾天，相當滿意。
除了推力小，低音欠缺衝擊力到之外。
耳機聽超棒。





再買了 1.2k 跟 1.5k串接，算是接近了設計值



不幸的是，聽了兩天，保險絲，1A 連環爆,  3A不爆，但是沒有B+。
拆機檢查結果，是鋁罐電容的 40 uF-400V報銷了，量得 50 Ohms。
原因是 降低了 ma 提升了 B+，超過 400 V
我沒有注意到一個盲點：待機off時，會有超過 400 V
過夜，忘了拔插頭，早上起來，就燒電容了。




結論：
