Leica A Elmar

my collection as a picture.

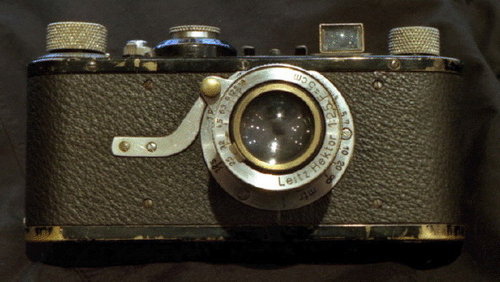

1930年底交貨到瑞典的 Leica model A, 配 Elmar 1:3.5,  F= 50mm 鏡頭。

機體包敷小羊皮

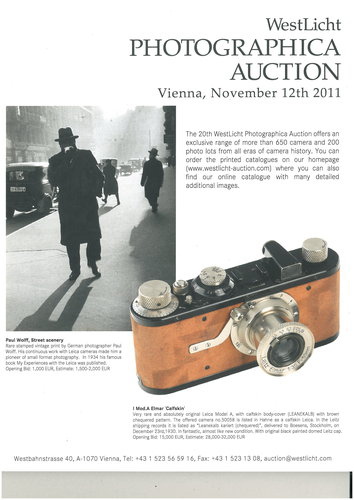

去年拍賣 標價 15,000 歐元，不知花落誰家？



6V6 SE cathode follower-5-管整流實測

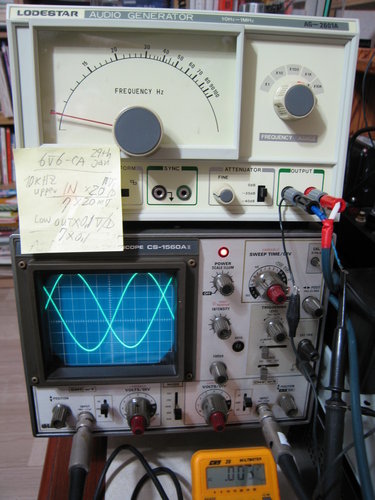

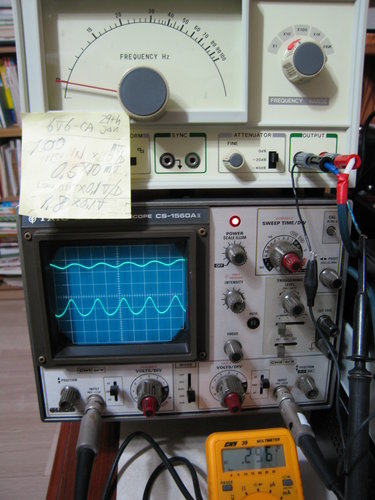

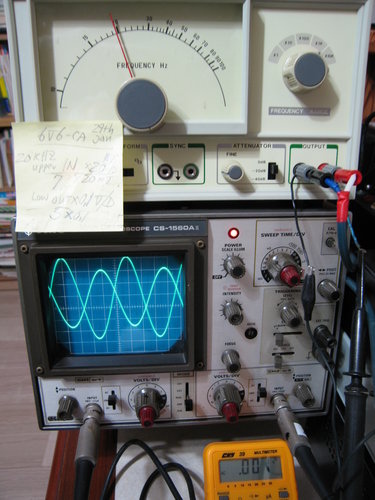

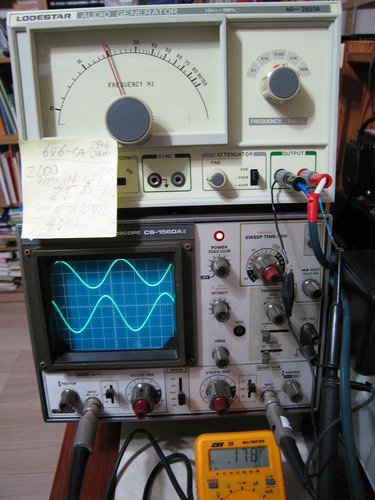

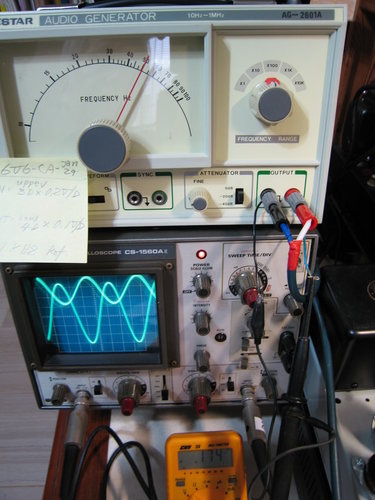

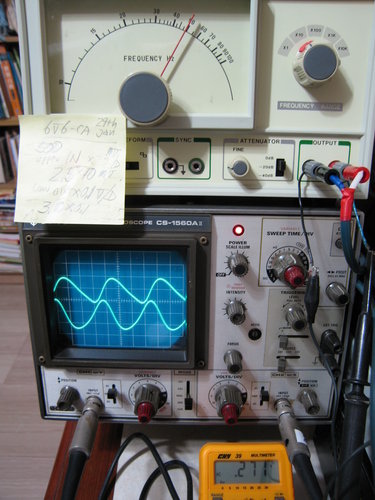

頻率反應還算平坦。高頻不錯

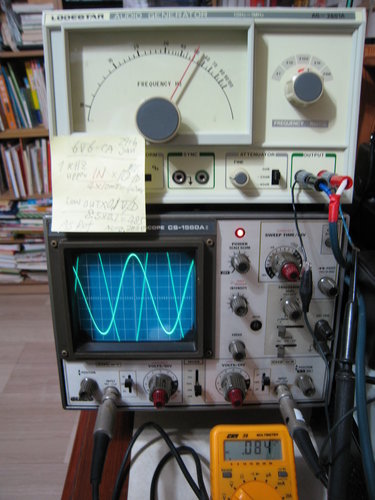

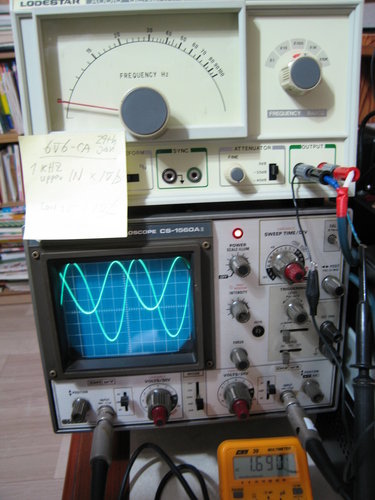

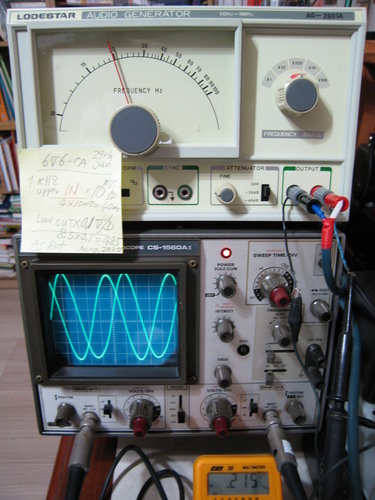

以下是  1 khz之下，RCA輸入 P-volume最大，慢慢增加輸入，看8R電阻的輸出電壓波形及 AC電表多少V，換算功率輸出。

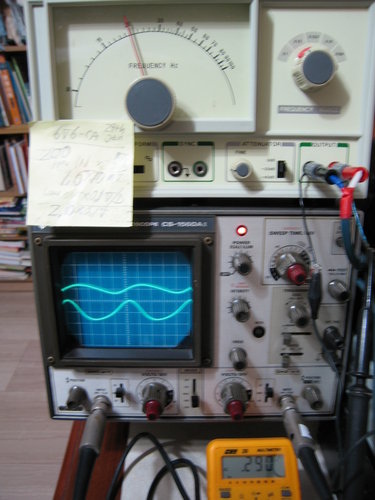

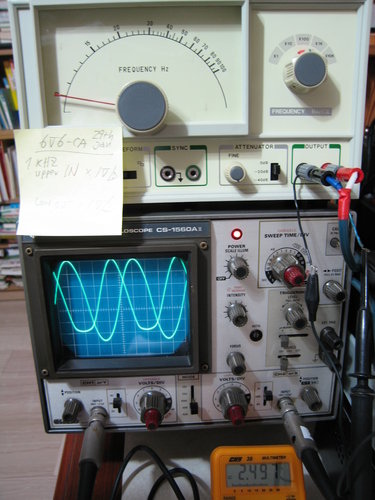

2.5V*2.5V/8r= 0.8W開始有變形

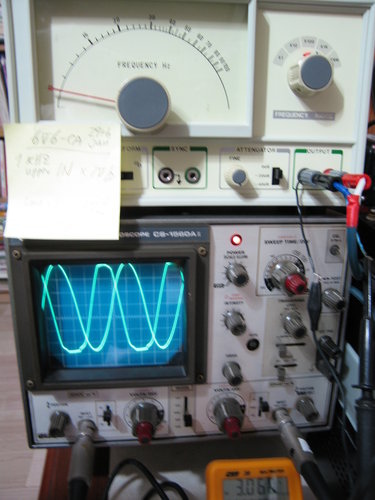

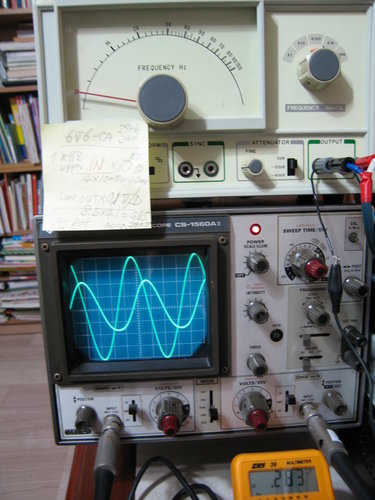

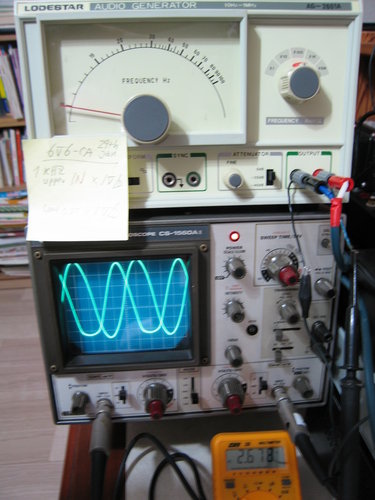

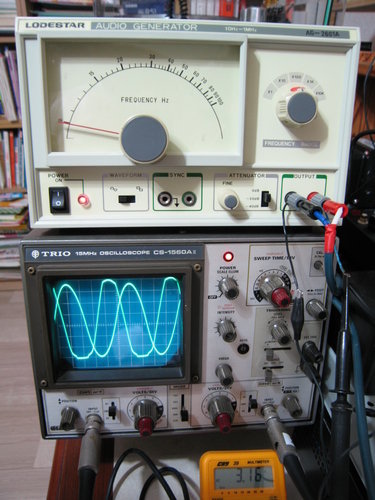

1 khz之下，8R電阻的輸出電壓 3.0 V*3.0V/8= 1.1W 功率輸出。波形勉強接受

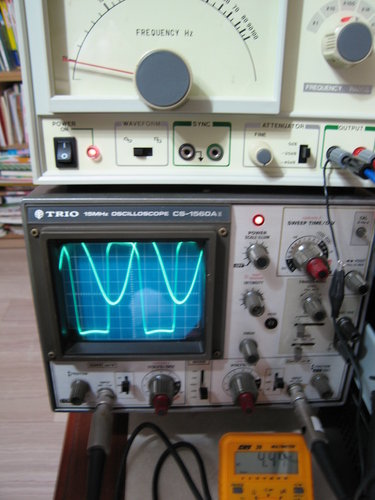

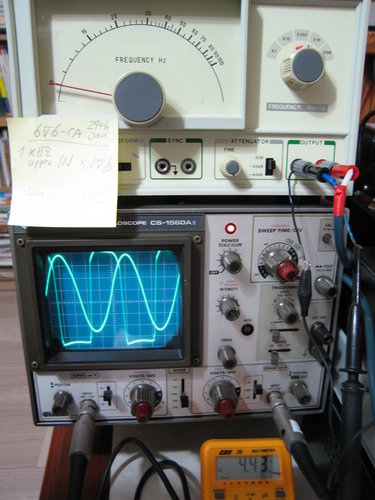

1 khz之下，8R電阻的輸出電壓 4.43 V*4.43V/8= 2.5W 功率輸出.到頂，截止。

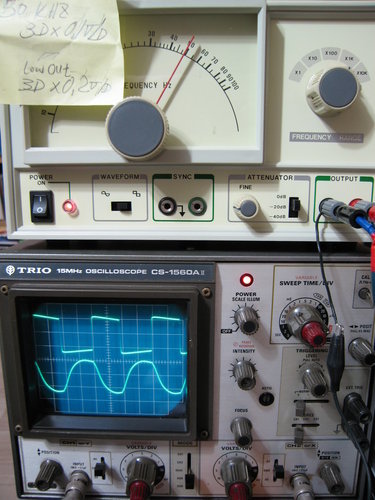

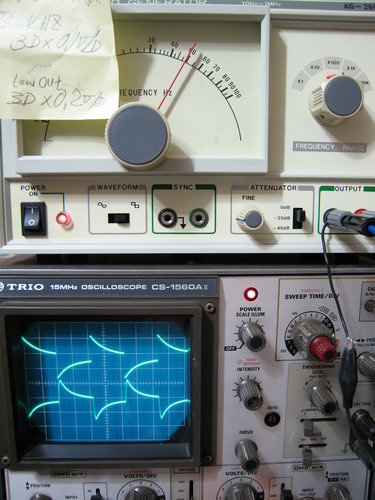

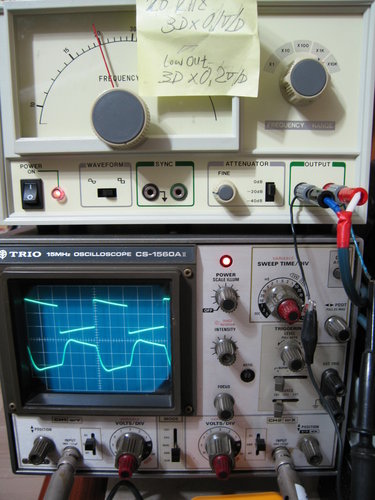

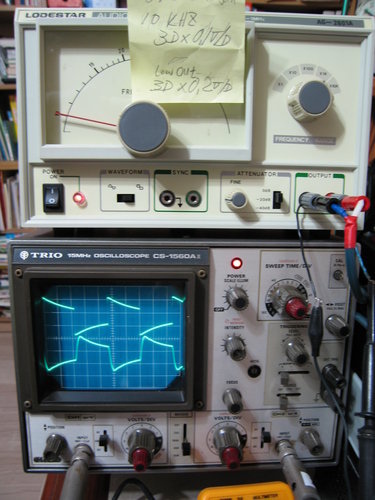

方波產生器的波形無法方整，本身就不好。

參考而已

輸入輸出相為反接了。

Testing 6V6 CA Power amp 6V6=275V/-17V-46 ma, 6SJ7=95V/122V/4.2 ma

           by stein 29 an. 2012

Frequency HZ vs Power OUTPUT, Output @ 1k HZ  0dB,  load= 8R-10W Sine wave
Frequency	A: Input @ max. volume Oscilloscope input 1 @ 0.2V/div	B: output @ 8R-load Oscilloscope input 2 @ 0.1 V/div	C: Output @ 8R-load V-meter @ ACV
20 HZ		8.5D	0.31V
50		8.2D	0.30V
100		8.2	0.30V
200		8.2	0.30V
500		8.2D	0.29V
1k HZ	2D=0.4 VPP	8D=0.8VPP	0.29V
2k		8D	0.22V
5k		8D	0.1V
10k		8D	nig
20k		8D
30k		7.5D
50K		6.5D
		Voltage Gain=0.8/0.4=2
1K HZ	4D*1V/D=4VPP	6.5D*1V/D=6.5VPP-perfect	1.7V=0.4W
	6.5D*1V/D=6.5VPP	6.5D*1V/D=6.5VPP-perfect	2.5V=0.8W
	6.6D*1V/D=6.6VPP	6.5D*1V/D=6.5VPP-Accept	2.7V=0.9 W
	6.8D*1V/D=6.8VPP	7.2D*1V/D=7.2VPP-Critical	3.16V=1.3W
	7D*1V/D=7VPP	7.5D*1V/D=7.5VPP cutting	4,.4V=2.4W

6V6 SE cathode follower-4-管整流

這是原本的設計目標值

拆除鋁罐電容、同一位置的擴大孔徑做5AR4的管座、整流濾波重組，費時兩週。

鋁罐電容出錯是因為 Rb1=200  Rb2=200k 太低，未 switch on 之前，B+1沒有降低到安全電壓350V

5AR4約20秒，紅燈亮。
B+2沒用 Zener 無法掌握 100V,  結果低到 81V.

B+2低，6SJ7 屏流則低，屏壓高到 165v
導致 6V6工作低壓、高流，陰極電阻2＊5W超過，不敢聽太久。
但聲音好、一樣猛。

換上 110V Zener
B+2=118V
Rb+2並成 36k    B+2＝122V, 實非所願

跟設計值 有出入，將就聽了。
低音不再糊。上次可能是鋁罐電容出問題的緣故。
推 LS-3/5也不錯。
低音照樣出來。
聽耳機完全沒有哼聲、雜音。無信號時，靜悄悄的。

跟 6V6-pp狗頭機一比較，就顯現功率不足的缺陷。
但是低音感覺還比PP機多呢！

工事利器

女兒去花都巴黎陪孫女幾個禮拜回來，送一把 Cheese 專用刀，大開我的眼界。
我下班回來，老妻現場表演、指導給我看：
有開鋒刃的是用來割切用的。
翻轉過來，分叉的剛好叉起來一小塊，往嘴裡送。
我猜想法國」芝士」有些可能比台灣過年吃的甜糕還硬，還黏手，非得這個刀具才順手又不沾手。
法國美食舉世聞名，難怪食用刀具也進化到如此地步。
俗云：
工欲善其事，必先利其器

唸高中的時候，看過一部彩色科學幻想片，說日本金屬資源欠缺，只有竹筷子，沒有開發  出刀叉、湯匙來。
這當然是好萊塢的觀點。
中國人雖然金屬資源豐富，吃飯的時候，除了舀湯之外，一雙筷子，可以走遍天下。
我早餐麵包、奶油、果醬、芝士，也只要一把不銹鋼刀而已。

6V6 SE cathode follower-3-實機

原始的設計：

就拿這台倒楣的5687 直交pp機開刀了。

網路買了4支6SJ7 跟生鏽的8腳管座（左邊2個），需要開的孔太大，還是拿AES買的made in China白色的新管座，開孔小一點。



拆光，擴孔，花了一週 "上班工作"天

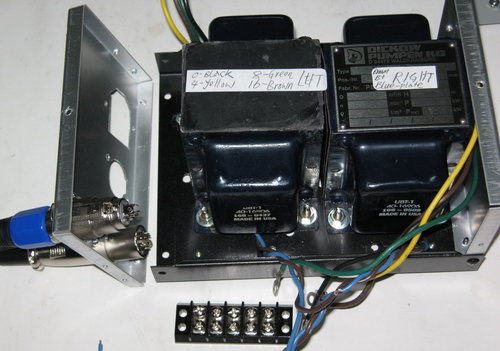

兩隻 OPT 大材小用，需要另一個機殼

拿廢棄不用的 元山牌 小機殼將就用，又費時 一週 5個 "上班工作天"

兩個機殼需要用公母插座、插頭，兩組連接線

拉線、銲接   再費時 另5個 "上班工作天"

未整理連線之前

」

需要疊羅漢，上下相連

香檳白色的power transformer不配，換上 黑色的罩子

之前跟」佑聲」買不到 5W-1.1k 陰極電，押了 1k
果然電流 太高，近於 60 mA

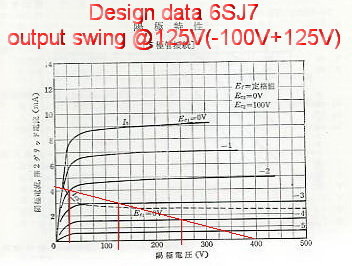

上頭表列黑色數據是設計值
線路里藍色數據是 實際 測到的
唱了幾天，相當滿意。
除了推力小，低音欠缺衝擊力到之外。
耳機聽超棒。





再買了 1.2k 跟 1.5k串接，算是接近了設計值



不幸的是，聽了兩天，保險絲，1A 連環爆,  3A不爆，但是沒有B+。
拆機檢查結果，是鋁罐電容的 40 uF-400V報銷了，量得 50 Ohms。
原因是 降低了 ma 提升了 B+，超過 400 V
我沒有注意到一個盲點：待機off時，會有超過 400 V
過夜，忘了拔插頭，早上起來，就燒電容了。




結論：
