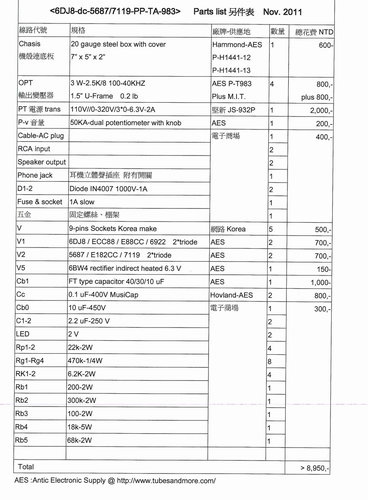

5687直接交連PP機（7-量測篇）

1.測量目的：

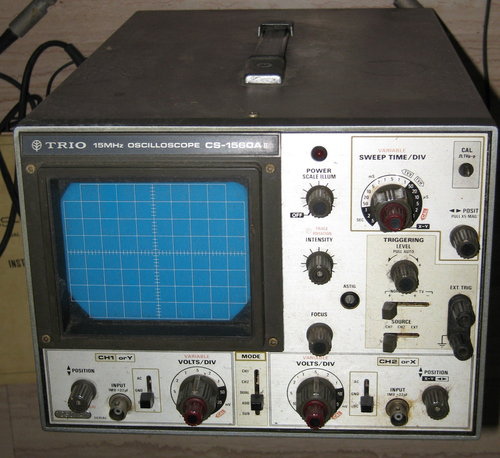

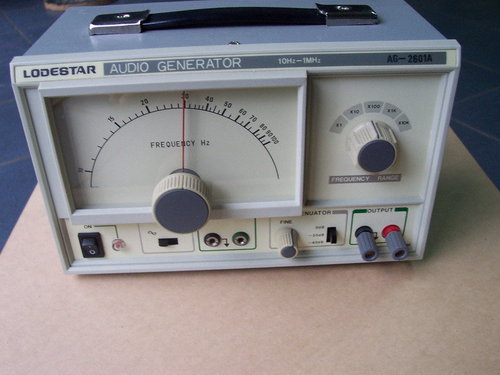

第一次啟用這兩個利器。
測量的目的是驗證設計跟實際誤差多少，有沒有改善的空間。



2.線路靜態工作值：

以前只有三用數位表，也可以測量DC-AC voltage 推算電流。

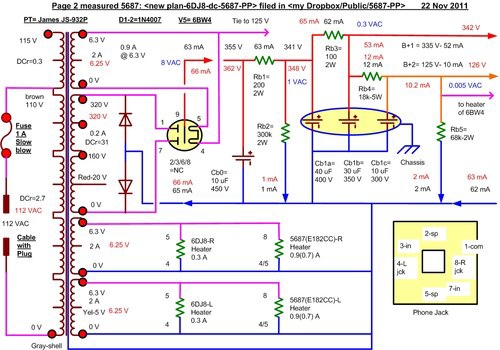

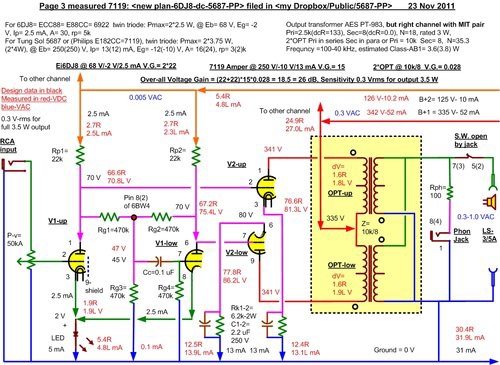

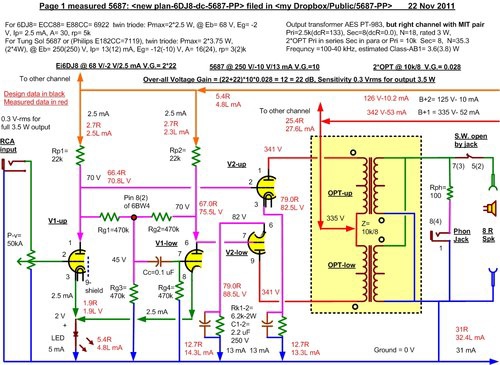

下圖黑色數據是設計值，紅色是量測到的DC值，有一些藍色是 ACV，看看濾波效果、殘餘ACV，以及 喇叭輸出的 ACV-rms值，推算輸出功率 W.



5687跟7119相比，偏壓會高出約 1V.
5687/7119陰極電阻無法採用原始的設計，共用一隻，不用旁路電容。原因是V1=6DJ8雙屏的輸出無法一致， V2兩屏電流無法平衡一致。





不用Choke,   B+ 342 VDC 殘留 0.3 VAC,  沒有哼聲的困擾。





3.量測最大輸出值：

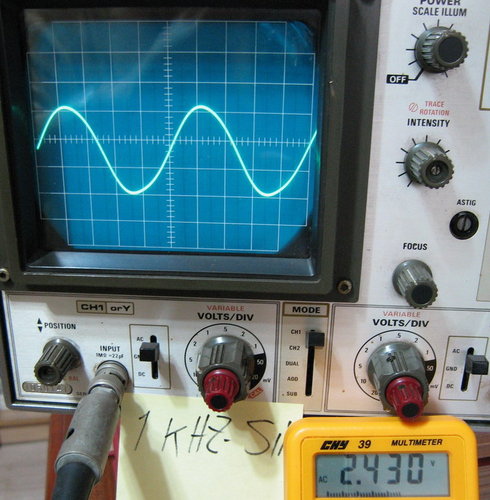

以上是 1 khz Sine wave 臨界輸出 2.43V＊2.43V/8＝0.7 W, 當時輸入約需要 0.6V-peak to peak.

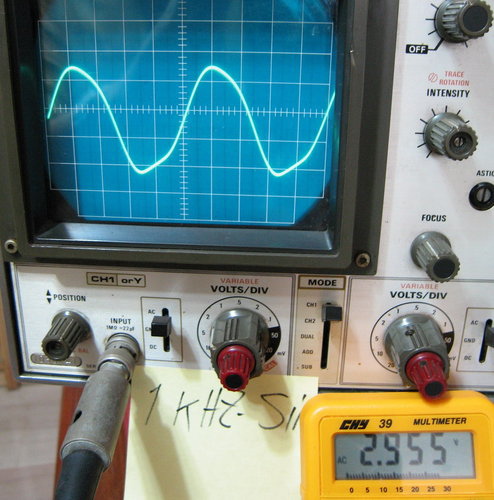

超過了，有明顯的失真, 如下圖 2.96V＊2.96V/8＝1.1 W。

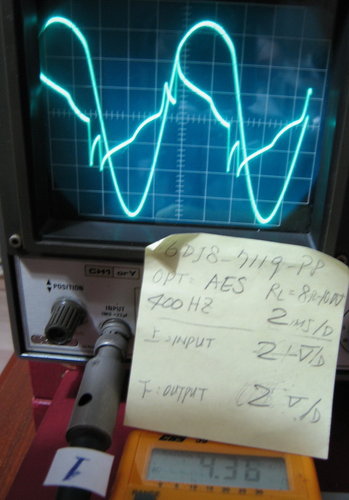

以 1khz   或  400 hz Sine wave拉到最高時，輸出變成 鬼畫符，無法超越 4.5 VAC, 約 2.5 W為上限。

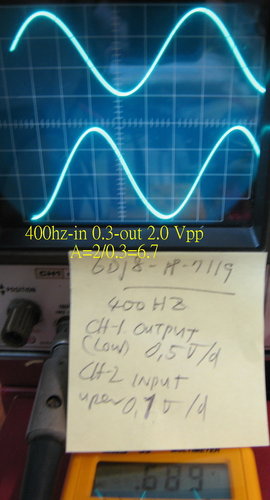

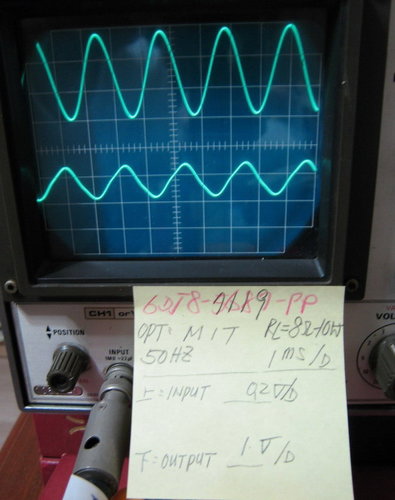

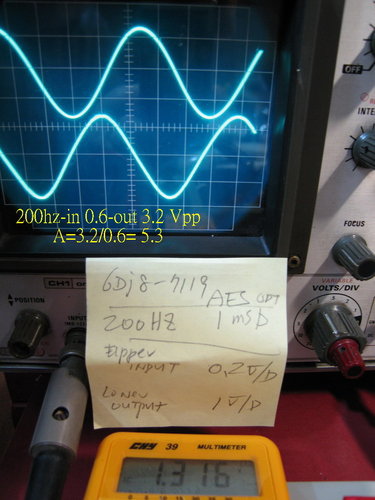

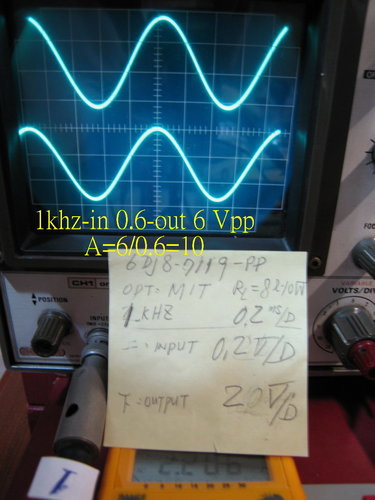

4.Sine Wave正弦波測量：

統一用 6 V-peak to peak輸入，讀取相對的 輸出 V-peak to peak。
數位表輸出讀數  ACV-rms 只供核對，沒有計入最後的頻寬統計。















輸入輸出 有相位差異吧？
沒有拉迴授，無所謂。

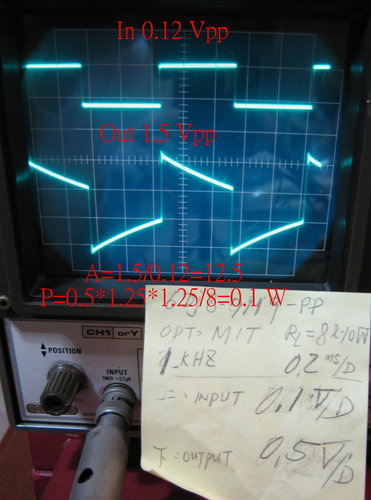

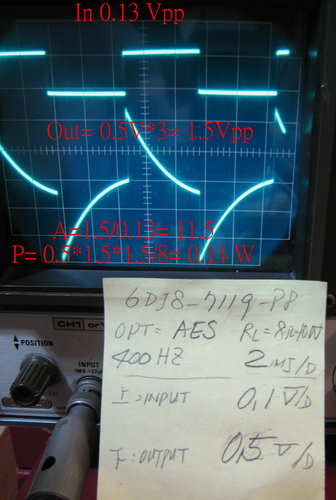

5.Square Wave 方波測量：

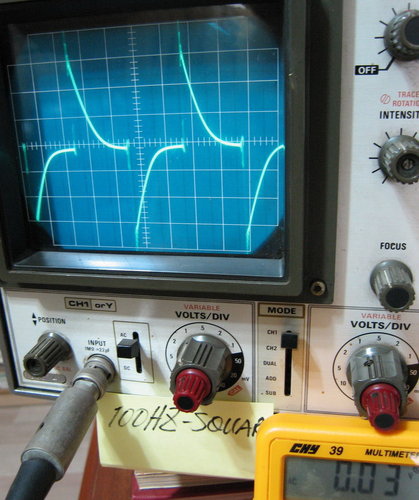

100 Hz 明顯不良，切掉50％了。

美國製的AES輸出變壓器 輸入輸出相位一致。


輸入高，反應也相對不良。

台製的MIT輸出變壓器 輸入輸出相位也是一致。

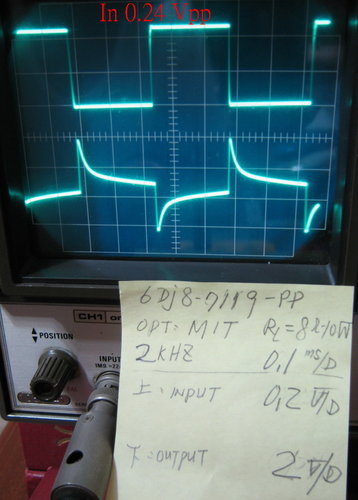

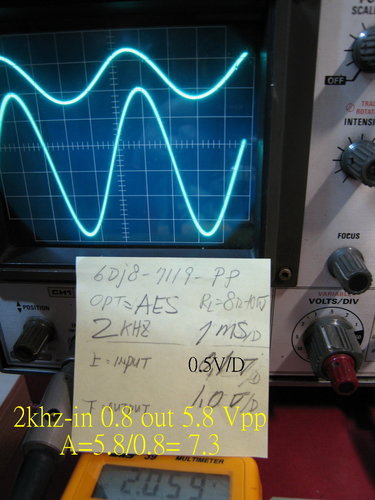

跟 1khz 一樣是台製品MIT輸出變壓器，為何這個 2kHz 輸入跟輸出 相位相反？

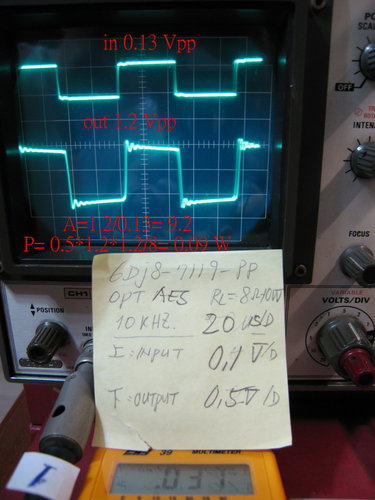

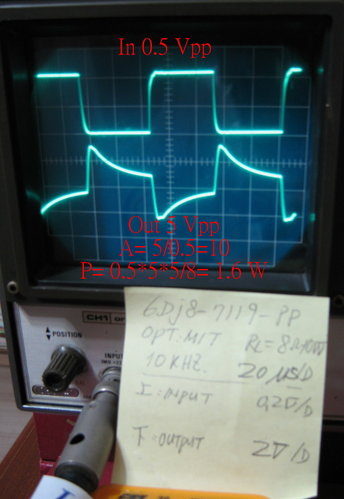

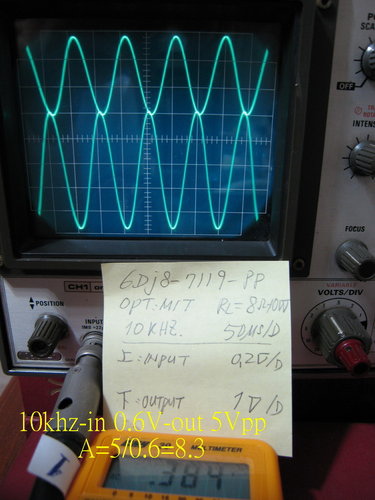

為何這個 10kHz 輸入跟輸出 相位也是相反？

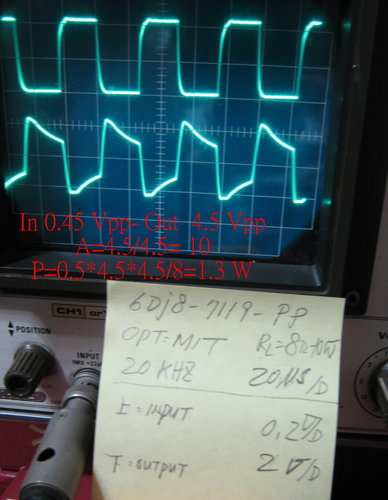

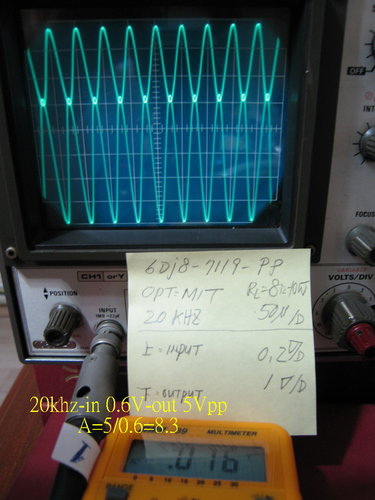

為何這個 20kHz 輸入跟輸出 相位也是相反？

會不會是帖紙

6. 頻寬統計：

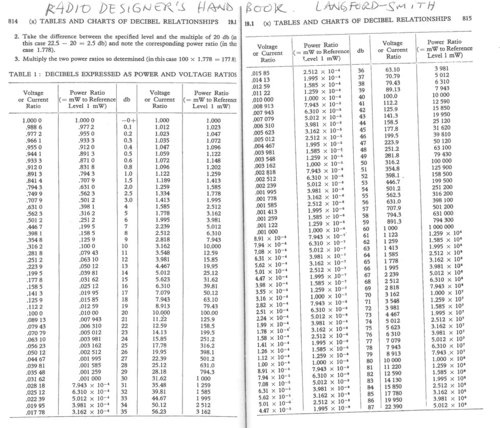

用下面簡表 對照 比率ratio 跟 decibel

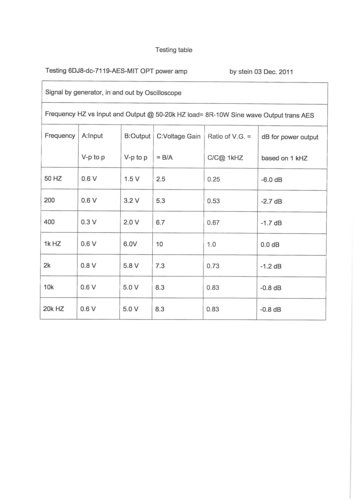

計算在下表：


整理時候，看錯到 power ratio欄，應該看 voltage ratio 欄。
要更正為：50 hz=-12 dB, 200 hz=-5.5 dB, 400 hz=-3.5 db, 1k hz=0 dB, 2k hz=-2.7 dB, 10 k hz=-1.7 dB, 20k hz=-1.7 dB

200 Hz 以下衰減，高頻良好，符合 AES這對超迷你 output transformer的規格。

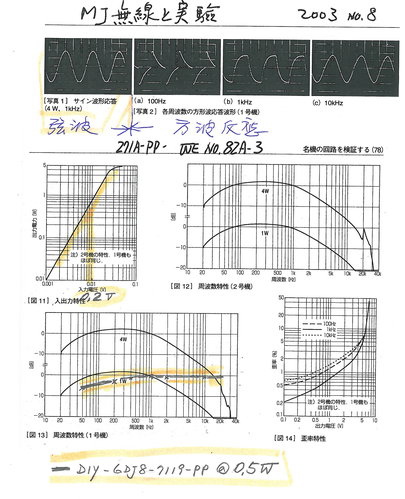

找一個老古董 WE 271A-pp機來墊底。比上不足，比下有餘，比今不足，比古有餘。
畫在頁首。


7. 可以改善的：

1. 當然是 換上正典的output transformer
2. 6DJ8工作點可以降低 15 V,  陰極換正常的RC, 偏壓在1.3 V, 工作點在 60V, 提高屏流 5mA，降低屏負載電阻 為 12k， 高頻可以好點。
3. 5687工作點可以在Class-A, B+1= 300 VDC, Eb=225 V, Ec=-10V, Ib= 16mA, Rk=4.3k, Ck=10 uF
