不要電源變壓器的power amplifier-2-規劃之一














目標:


採用 超低價格、低輸出內阻、雙3極管 、作Single-ended power amp 輸出5 W以上。


安全條件下,不用電源隔離變壓器。




限制:

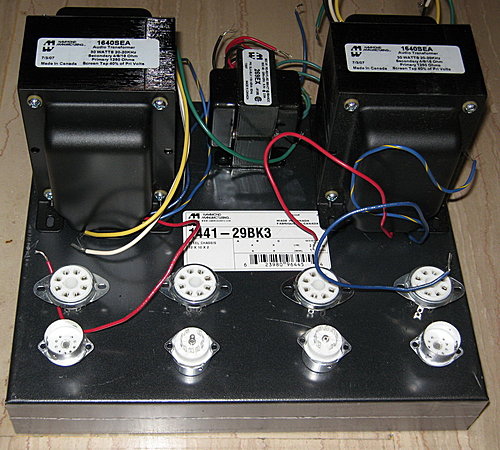

Hammond 鐵殼機箱一個 250*300*50 mm

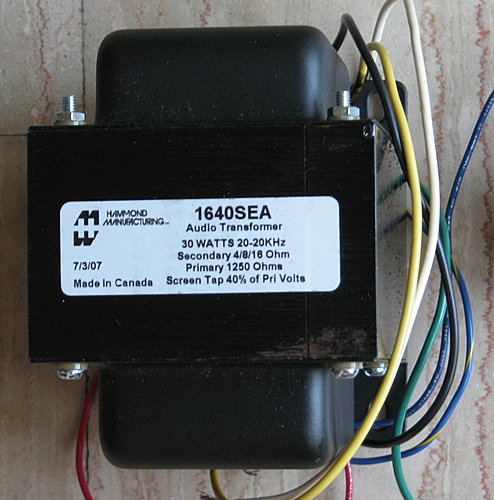

Hammond output transformer Single-Ended max. DC-bias = 200 mA, 30 w, 1250:4/8/16, 兩只重10 kgs


4支 高互導 (5 ma/V),雙屏 3極, 低放大率 (1.7),低內阻(350R)twin-triode 6082, 燈絲 26.5 V─0.6 A




線路架構:


輸出變壓器 1250:16的電壓放大倍數=0.113


6082電壓放大倍數= 1.5


如果6082的工作偏壓 = - 55 V, 推算 amplifier功率輸出約:


(55 V/1.41)*1.5*0.113 = 6.6 V rms 輸出到 8 Ohm 喇叭


6.6*6.6/8= 5.5 W

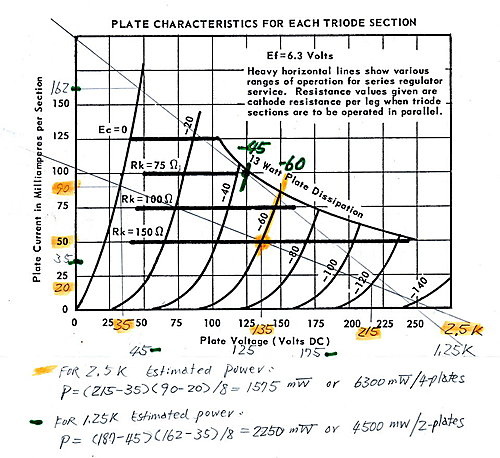

如果3屏併聯,每屏 67 mA * 3 = 200 mA per channel,即使加深工作偏壓到 -75 V,屏工作電壓 +175 V,熱耗=175 V*67 mA=11.8 W只佔滿載 13W的 90%,而輸出可望到 10  W。


按照之前實作經驗,12AX7放大兼驅動,如果再插入12AU7 cathode follower降低輸出阻抗一定不容易徹底驅動 這樣深的偏壓。


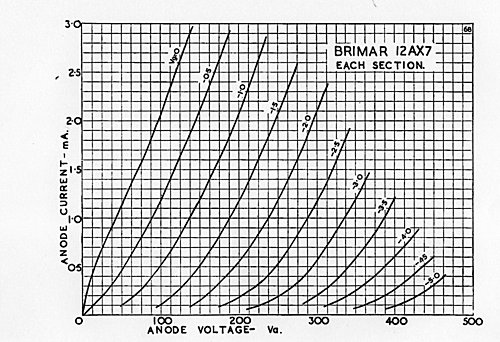

這裡的解法是12AX7放大,再6082放大,低阻抗屏輸出,驅動3屏6082。


-75 V偏壓值需要在兩個6082放大 1.5倍之間作適當的分配。先以 -60 V *1.5= -90 V交付給 6082,用於驅動 -75 V.

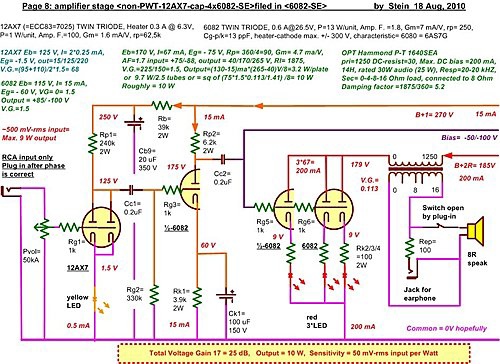

線路如下:


為了防止6082因  固定偏壓、高互導、併聯3屏可能引起的震盪,陰極插入 100R,付出增加內阻 100*(1+1.5)=250 R的代價。


 受限於直流高壓 B+供應有限,無法直接交連,只能電容交連。







 麻電的安全保護:


1.


防止麻電,需要把內部 common接線透過 10k R + o.01 uF  接機殼,避免手觸機殼時會麻電,雜音干擾。


2.


common會透過RCA輸入接通"前級preamplifier",沒有確認common是中性、非火線之前,不該接RCA輸入的。這是本機的安全罩門。


3.

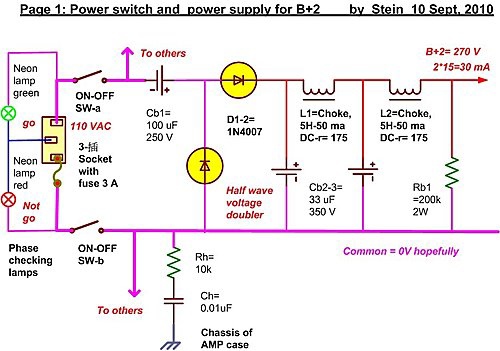

啟動開機之前,先確認common是中性,希望透過紅、綠兩個neon  lamp指示燈可以知道。

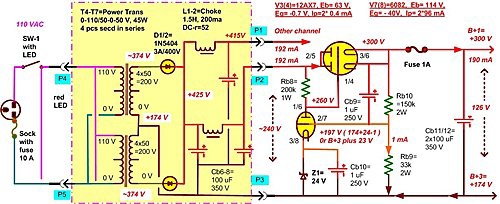

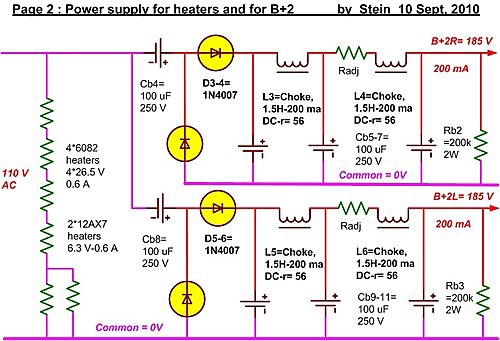

 110 VAC半波倍壓整流 half wave voltage doubler 低電流希望有 270 VDC以上,高電流時有 200 VDC以上,然後調整到需要的B+.


本機要有B+1=270 VDC-30 mA,  左右聲道 B+2= 185 VDC-200 ma


燈絲串連,剛好 26.5*4 + 6.3 = 112.3 VAC.


12AX7接common低電位。

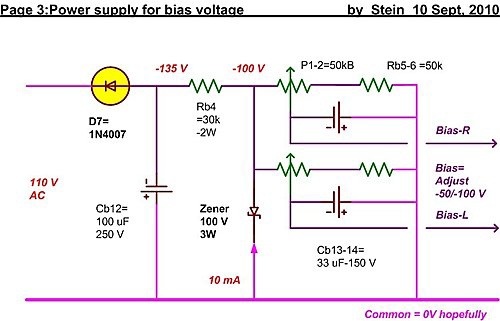

 固定偏壓,可以半波整流,調整 -50/-100 VDC, 改變功率管工作點







必要時,加裝 digital voltage meter,量測B+到 6082 屏極的電壓降,知道工作電流在 200 mA之內。


主要另件:


Hammond Chasis 1*12*2 inch steel


Hammond output transformer * 2 pcs


Hammond chokes, 1.5 H-200 ma * 4 pcs,  5 H-50 ma * 2 pcs


Tubes and sockets, 6082*4, 12AX7*2


Made in Taiwan smoothing Capacitors, 4*100 uF/250 V, 2*33 uF/350 V, 2*33 uF/150 V,  1*0.01 uF/450 V,


High quality capacitor, cathode SPRAQUE ATOM 2*250 uF/25 V, coupling HOVLAND  or USA QURI-CAP 2* 0.22 uF-400 V


Diodes,  7*IN4007,  Zener 1*100 V-3 W


Digital Voltage Meter, MIT 8-60 VDC +/- 1 V






後路:

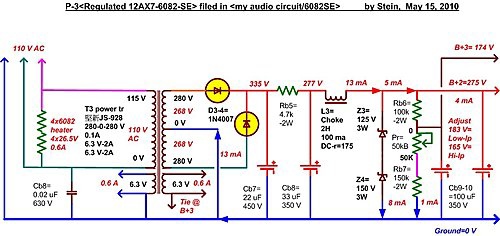

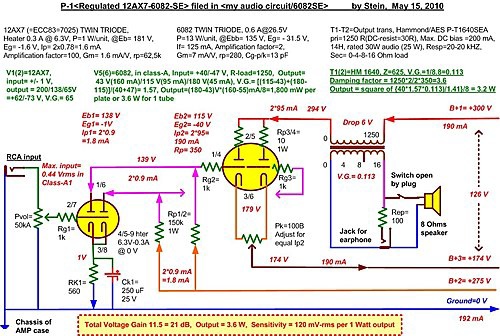

此路不通的話,加一個小機殼,裝電源變壓器,供應B+電,改回2*12ax7直交 雙屏 6082 @115 V-95 ma, bias - 40 V 線路, 輸出 3.5 W。


聲音已經在 6AS7直交機上證實過。
