2010年1月1日 星期五

水雞Amp





















近日發覺最常聽、最美聲的71A還沒有貼文。


補如下。


直熱整流管






管子一列 Rectifier, Triode 71A, 417A


2008買個轉換插座,用80整流管。屏壓低15V分兩段ON-OFF-ON 上電。



















水雞amp     drafted by Stein,  March 2007


1. 幹嘛 71A 老管子?

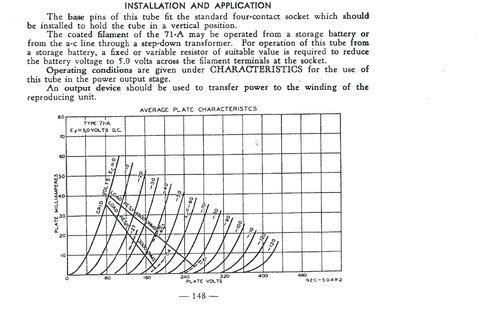

71A tube1930年就有了。我查到tube data資料以Cunningham的最詳細。

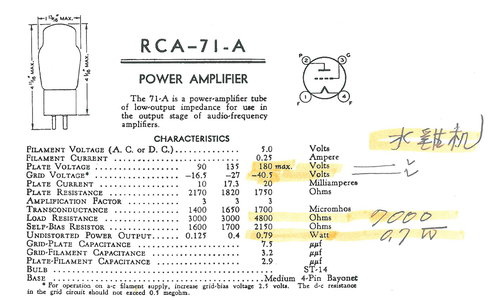

這支direct heated single plate triode大管子,燈絲要5 V-0.25 A, amplification factor =A只有3, plate resistance Rp=2000 Ohms, 卻需要 40 to 40 V grid voltage 擺幅,才勉強擠出 0.7 W .


然而一支尺寸mini417A twin triode燈絲6.3 V-0.3 A, A=43, Rp=1500 Ohms還更小,卻只要給他 3 to 3 V擺幅, 就出來 1 watt。這樣一比71A真的是<膨風水雞>抬無肉。


可是Colin網站很多人說71A  tube amp聲音多好聽。是否真的 or 眾口爍金? 好像值得一試,因此買了幾支<爛掉牙口>71A(看照片上有我用強力膠的痕跡)。這也會是我第一台direct heated Triode amp





2. 電抗輸入或電容輸入濾波B+?


濾波LCLC=choke-resistor-choke-resistor電抗入,不要CLCLC電容入,效果好。 前者還沒濾波之前的高壓直流B+V只拿到x0.9 ACV, 後者卻有x1.2 VAC 而手上的power transformer 2x265 VAC,作全波整流LCLC只有B+=265x0.9= 240 VDC.


手上有2H-100 mA-300 VDC, 175 Ohmsmade Hammond choke 兩隻,應該合用,吃掉175x2x 50m a=18 VDC之後只剩下220 VDC了。


手上還有110/220VAC50 W自耦電源變壓器,總電阻是204565 Ohms,如果一分為二,當作2Choke串連可用的話,就回收(175x2-65)x50 =14 VDC,不無小補。


電抗LHenry HA(磁通斷面積) 成正比,N(圈數)的平方成正比, L(磁通路徑長度)成反比。我量測過自耦的A/LHammond-2H chokeA/L,自耦的有利4倍,但是猜N不知多少?肯定是不利於自耦變壓器。如果N不利2倍,自耦的總電抗H相當,可能是2H。如果N不利4倍的話,自耦的總電抗H只剩4分之一0.5H 再一分為二 只剩0.25HHammond 2H1/8。真是癩蝦蟆想吃天鵝肉。


後記:MIT 台製110/220VAC50 W自耦電源變壓器用上之後,會唱歌、哼哼作響,不能用。因為繞得不夠緊。





3. 直交或容交?


417A作驅動管子,direct coupling直交到71A. 那麼這可貴的B+=220 V 只好由417A 71A來分攤了。真是所謂的<順了姑意、就逆了嫂> <捉襟見肘>


我想要分給417A Eb=75V, 71A Eb=120V, Eg=25V, 這樣417A有近於30—30 V的輸出,涵蓋過71A需要的25-0-25V輸入,但是可憐的power=0.3W


要是作capacitor電容交連,就可以有Eb=180V, power=0.7W了。


同一機子,<無法腳踏兩頭船>,一邊AC一邊DC coupling,因為heater 掛的電位差太多,100 V 40 V。只能21,就押DC coupling吧!





4. 交流AC或直流DC加熱燈絲?


Cummingham數據說以ACV加熱71A燈絲時只要將陰極掛在AC供應線圈的中心點或是傍接20 -- 40 Ohms電阻的中心就可,但要按照表列的偏壓數據多加上2.5V


如果DC加熱,只要按照表列的偏壓數據,把燈絲供應電壓的負端接到陰極就可以。


採用DC加熱,燈絲的兩個插腳永遠是存在5 VDC電位差,意即沿著引線一進一出,燈絲的偏壓永遠差5 VDC,電子流不會平衡的,是否影響壽命?有人把燈絲並連20-40 Ohms可變電阻, 再中心抽頭接陰極電阻,我看不具意義, 還不是存在5 VDC的電位差?


採用AC加熱,卻可以讓燈絲的兩個插腳同一ACV電位。有人主張會有什麼加熱變化引來的AC-modulation 60HZ,必要DC加熱。要是真的有AC-modulation的話,應該是417A放大35倍,才需要,71A只放大2倍,不該怪417A。而且417A我試過DCAC加熱,60HZ耳機的哼聲沒有差別。





<!--[if !supportLists]-->5.        <!--[endif]-->考不考慮兼用耳機?


還是麻煩點,接耳機吧!可以鑑聽音效如何。





<!--[if !supportLists]-->6.        <!--[endif]-->線路圖,含可能用上的直交 直流燈絲加熱,交流加熱為簡明起見沒劃上。


期待diy結果是<拚死吃河豚><河豚 amp>,否則就是膨風抬無肉的<水雞amp>
















排列












made in Taiwan 燈絲加熱變壓器
















2 則留言:

  1. <p>復習一下:</p>
    <p>class A說在 可能工作的輸入信號之下,屏電流 plate current不會截止。</p>
    <p>class 2說 這個工作點之下,可以允許 正偏壓的輸入訊號,因此會有柵極電流 grid current</p>
    <p>因此要注意:</p>
    <ol>
    <li>可能輸入信號擺幅多大?</li>
    <li>輸入前端的輸出阻抗,能夠提供需要的柵極電流嗎?否則失真很大。</li>
    <li>管子允許柵電流工作嗎?</li>
    <li>應該參照管子手冊建議的工作點,避免自行創意,除非有把握。</li></ol>
    <p>&nbsp;</p>
